Принципы устройства откатных ворот своими руками

Откатные ворота можно установить своими руками. Для этого потребуется уровень, сварочный аппарат, перфоратор, рулетка, мел, лопата, ведра, электродрель, ножовка по металлу, крепежные элементы. Устройство откатных ворот предусматривает изготовление закладного элемента. Для этого потребуется швеллер, длина которого должна совпадать с длиной траншеи под основание .

Основные принципы

Каркас можно сделать из арматуры и швеллера (Информация частично взята с сайта zavorota.ru ). Уголки приваривают к конструкции. Кусочки металла фиксируют поперек. Швеллер устанавливается арматурой вниз и бетонируется. Верхняя точка изделия должна находиться на одном уровне с дорожным покрытием. Полученная конструкция опускается в яму и фиксируется.

Следующий этап представлен в виде обустройства площадки под основание. Она необходима для установки несущих элементов с роликами. На опоры оказывается основная нагрузка от ворот. Нижняя точка полотна оформляется балкой, которая приваривается для придания изделию большей надежности. Монтажные работы производят с помощью закладных болтов либо подставок.

Бетон изготавливают из сыпучих строительных материалов с различными компонентами, способными улучшать свойства затвердевания. Бетон затвердевает в течение 7-10 дней. Устройство откатных ворот заключается в движении полотна вдоль забора внутри придомового участка. Первоначально рассчитывают расстояние, на которое будет производиться откат. Продумывают и сторону, в которую будет двигаться полотно. Это необходимо для удобного въезда/выезда.

Консольные элементы монтируют на несущие конструкции с роликами. Такая система способствует быстрому открыванию ворот ручным способом, что очень важно в зимний период. Движение ворот происходит по направляющей, приваренной к раме. Для этого используют роликовый механизм с подшипниками качения закрытого вида.

Роликовые направляющие

В направляющих предусмотрены роликовые тележки, движение которых осуществляется внутри рассматриваемой конструкции. Эти элементы надежно защищены от влаги. Первоначально освобождается крепление опор к соответствующим площадкам. Ворота прокатывают 3-5 раз от одного края к другому. Это позволит роликовым опорам занять соответствующее положение. Следующий шаг предусматривает монтаж роликов.

Опоры монтируют так, чтобы они возвышались над полотном на 10 см. Ворота формируют из полотна и 10 см дорожного просвета (с учетом параметров сдвижной конструкции и основания). Опорные столбы изготавливают из бетона, кирпичей, стали, брусьев. Автоматизированная конструкция предусматривает разводку кабеля.

Предварительно составляют чертеж и схему прокладки кабеля. Монтаж проводки производится с помощью металлической либо пластиковой трубы, внутренний диаметр которой должен превышать 25 мм. Чтобы откатные ворота служили долго, регулярно смазывают составляющие. Сложнее сделать и установить рассматриваемую конструкцию со встроенной калиткой.

Устройство откатных ворот своими руками

Каждый, кто имеет свой персональный жилой дом и личное авто, всегда задумывается об обустройстве своего гнездышка, одним из актуальных вопросов является установка современных ворот оснащенных автоматикой. Сдвижные ворота являются очень сложным механизмом, который требует щепетильной установки и определенной точности при монтаже. Такие ворота широко применяются как на предприятиях, так и в домах. Конкуренция на рынке ворот впечатляет, у вас может закружиться голова от разнообразия предложенных конфигураций и дизайна.

Но можно поступить проще, сделать и установить их самому. Первым делом необходимо сделать замеры. Это, наверное, самый ответственный этап, так как если вы упустите хотя бы 1-5 мм, конструкция может не получится. После разметки, закупаем материалы и приступаем к монтажу. Для новых ворот нам понадобится основание, нам необходимо будет вырыть небольшую яму и забетонировать ее. После выполнения данной работы нам понадобиться направляющая, по которой собственно и будут кататься наши ворота. Берем швеллер, и производим зачистные работы с целью получения шероховатости, что бы ролик на воротах скользил плавно и не изнашивался.

Швеллер укладываем по уровню, вплотную, и заделываем раствором. Полотно ворот изготавливаем из стандартного профиля, который мы уже приобрели, в помощь нам нужна будет сварка. Фурнитура откаточных ворот http://www.novi-vorota.com.ua/furnitura-komplektuushie-otkatnih-vorot.html приобретается на рынке, она имеется в довольно широком ассортименте. После сварочных работ, зачищаем сварные швы и хорошо обрабатываем каркас целью предотвращения коррозии после покраски.

Монтаж можно начинать после 7 дней от бетонирования швеллера. При монтаже используем уже готовые опорные конструкции, которые мы предварительно подготовили с помощью сварки, зачистили и просверлили отверстия под анкерные болты. После предварительной установки и поверки опорной конструкции по уровню, мы можем закрепить ворота к уже готовым столбам при помощи анкеров. После того как опорные конструкции и направляющие будут готовы мы монтируем сами ворота и подключаем электроприводы если таковы имеются.

Вам понравилась статья? Поделитесь с друзьями и оцените материал!

Каково устройство секционных ворот

Автор: admin Март 6th, 2013

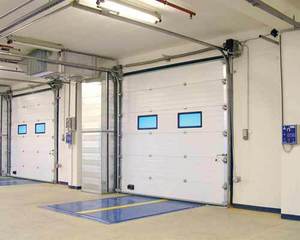

Секционными воротами называют удобную, эффективную и надежную конструкцию ворот гаражного и промышленного типа. Секционные ворота мобильны и не занимают пространства снаружи. Они изготовляются с учетом мирового стандарта качества из лучших материалов, поэтому являются долговечными и безопасными, обладают высокой коррозийной стойкостью.

Архитектура секционных ворот представлена соединенными петлями секции, которые передвигаются по шинам с направлениями. Преимуществом такой конструкции является то, что она не нуждается в дополнительном пространстве. Боковые ролики обеспечивают плавное и точное движение полотна.

Управлять такими воротами можно как вручную, так и при помощи электропривода (пульта дистанционного управления).

Высокий уровень качества секционных ворот гарантирует время эксплуатации не менее 10 лет, если использовать их до 8 раз ежедневно. А после замена пружин продлит срок службы ворот.

Такие ворота можно использовать в частных домах, подземном гараже, промышленных объектах, автосервисах и т.д.

Поделиться в соц. сетях

Зарядное устройство арбалета

Козья нога, полиспаст, немецкий ворот

Чтобы нагляднее представить себе боевые возможности арбалетов, необходимо знать производительность устройств, предназначенных для их натяжения, а также рассмотреть метаемые ими снаряды, которые условно можно назвать боеприпасами. Технические возможности средств натяжения могут продемонстрировать нам мощность, которую развивало арбалетное оружие. Боеприпасы в свою очередь немало способствовали точному поражению цели. Сочетанием этих двух факторов — мощности и точности боя — и определялось качество арбалетного оружия. Известны три вида механических средств натяжения арбалетной тетивы: рычажный взвод типа «козья нота», реечно-редукторный (немецкий) ворот, блочно-шкивный (английский) ворот.

Поясной крюк нельзя рассматривать в качестве механического средства натяжения, поскольку он не изменял приложенного усилия. Наша задача состоит в том, чтобы, рассмотрев конструкцию механических средств натяжения, уяснить, во сколько раз могла увеличиваться первоначально приложенная сила. В этом, собственно, и состояла необходимость применения этих приспособлений. Возросшая в XIII веке мощность арбалетов уже не позволяла натягивать их вручную.

Козья нога

Самым простым по устройству являлся арбалетный взвод типа «козья нога». Наиболее упрощенный вариант представлял собой два деревянных рычага на железной оси. К сожалению, до наших дней древние приспособления подобного типа не сохранились, но можно обратиться к образцам XVII века, поскольку конструктивно они не отличаются от взводов более раннего времени.

Рычажный взвод простого типа состоит из двух деревянных брусков — взводного рычага и натяжного рычага. Взводной рычаг предназначается для того, чтобы, нажимая на него, арбалетчик мог посредством второго рычага произвести натяжение тетивы. На нижнем опорном конце взводного рычага укреплен небольшой крюк на оси. Этот крючок при взводе тетивы служит опорой для взводного рычага, поэтому он ограничен в своем движении по отношению к нему. Натяжной рычаг соединен со взводным рычагом при помощи железной оси на некотором удалении от его опорного конца.

Для взвода тетивы арбалетчик устанавливал натяжной рычаг на тетиве, для чего на нем были сделаны специальные пропилы, а крючок на опорном конце взводного рычага вставлял в металлическое кольцо, укрепленное перед дугой арбалета.

Установив «козью ногу» на арбалете, стрелок начинал с усилием двигать к ложе взводной рычаг, вращая его вокруг опоры, которая образовалась при сцеплении крючка с металлическим кольцом. Вследствие этого действия, натяжной рычаг, преобразуя вращательное движение взводного рычага в поступательное, толкает тетиву до соединения с замком.

Интересно вычислить, сколь велика сила, развиваемая взводом данного типа. Эта сила, назовем ее F, зависит от силы Р, прилагаемой к взводному рычагу арбалетчиком, и от част­ного, представляющего собой результат деления двух длин L и 1. Длина L равна расстоянию между опорной точкой взводного рычага и точкой приложения силы Р. Длина 1 представляет собой расстояние между опорной точкой взводного рычага и осью натяжного рычага. Таким образом, производительность «козьей ноги» зависит от того, во сколько раз длина L будет больше длины 1. Сила может быть вычислена по формуле: F = Р X ( L. 1). В результате измерений имеющихся в му­зее образцов типа «козьей ноги», были полу­чены следующие значения: расстояние L больше расстояния 1 примерно в 6—7 раз. Применительно к нашему случаю, если к взводному рычагу стрелок приложит усилие, равное 5 кг, то при натяжении тетивы разовьется сила больше 30 кг. Но если арбалетчик будет давить на рычаг с силой в 20 кг, то «козья нога» увеличит ее до 126 кг (таблица 1).

Конечно, вышеприведенные значения не являются предельными для рычагов типа «козья нога». Нетрудно заметить, что при увеличении размера взводного рычага и соответственно уменьшении натяжного рычага частное от деления L и 1 увеличится. Предположим, что расстояние L будет больше расстояния 1 в десять раз, тогда натяжное устройство позволит увеличивать прилагаемое усилие во столько же раз. Стрелок вполне может давить на рычаг с силой в 30 кг, если он упрет арбалет ложей в землю, и тогда он способен взвести арбалет с натяжением дуги в 300 кг.

Результат вполне впечатляющий, и в принципе создать такую большую и мощную «козью ногу» особых трудностей не состав­ляло. Другое дело, что она получится чересчур громоздкой и по размеру сравнимой с арбалетом, ввиду чего их, вероятно, не делали. Даже, наоборот, старались уменьшить размеры натяжного устройства при сохранении его мощности.

Примером подобного взводного приспособления является портативная складная «козья нога» из железа. В нашем распоря­жении имелся один экземпляр XVI века. Его взводной рычаг сделан в виде прямоугольного стержня сечением 13 X 6,5 мм и длиной 250 мм. В его верхней части прикле­пана упорная площадка для руки треугольной формы, один край которой загнут в форме крючка.

Таблица 1
