09.07.2013 Делаем ворота из профнастила своими руками.

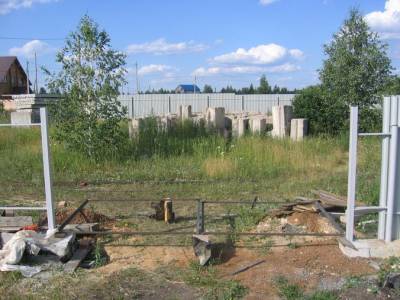

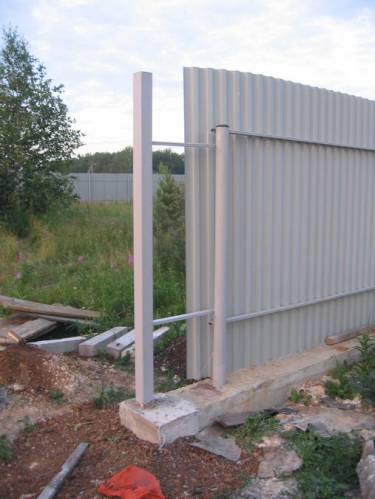

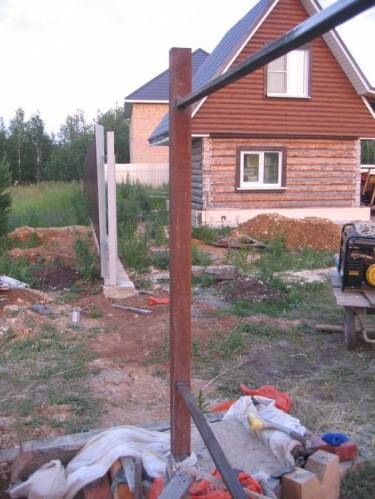

Привариваем к столбам для ворот поперечные трубы забора сечением 40х15 мм. На них будем крепить профнастил.

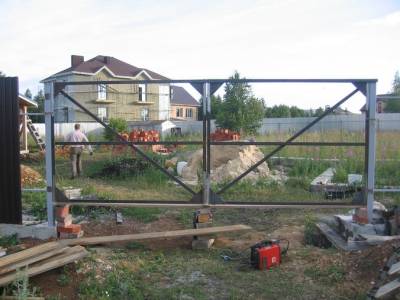

Примеряем ворота перед установкой.

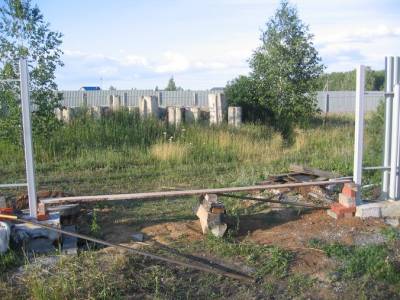

На уровень крепления ворот кладем доску. Выравниваем ее по уровню.

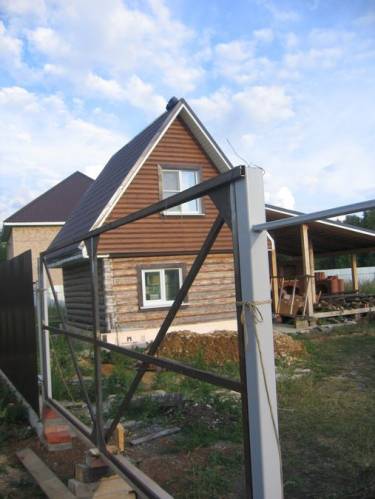

Выставляем ворота по уровню. Привязываем веревками к столбам.

Зачистили места для приваривания петель от краски на столбах и на воротах.

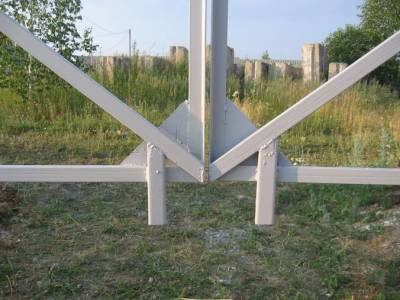

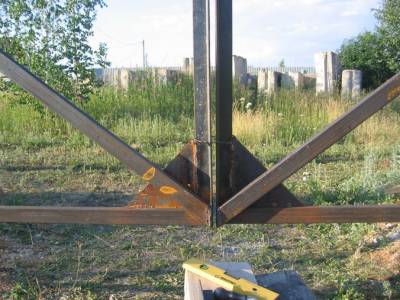

В середину ворот подложили досочку, чтобы ворота немного приподнялись. Когда мы их приварим они немного опустятся под своим весом и примут горизонтальное положение.

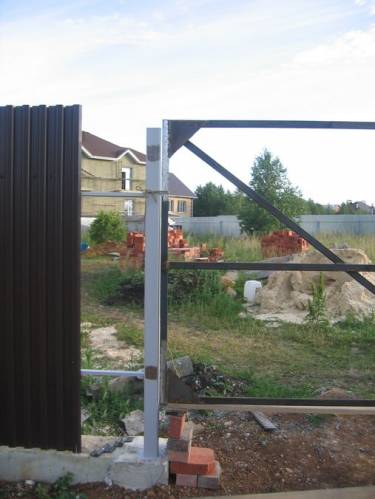

Сверху ворота связываем трубой и привязываем ее к столбам. Теперь воротины надежно прикреплены. Теперь можно спокойно приваривать петли.

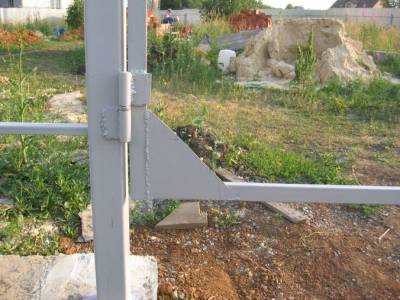

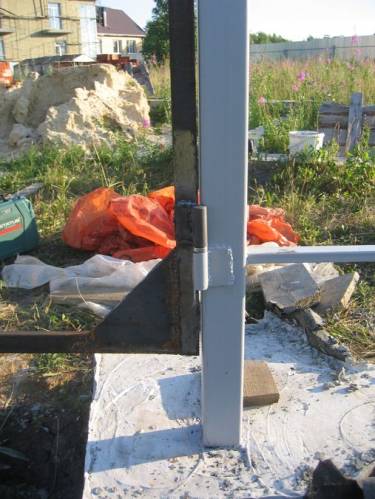

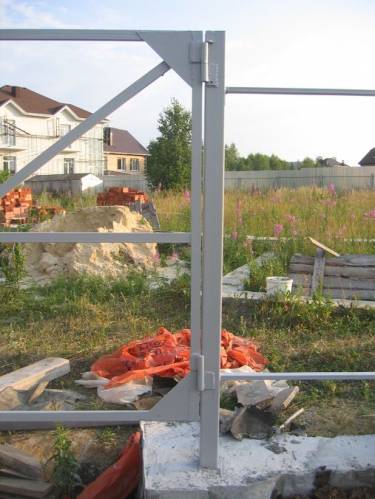

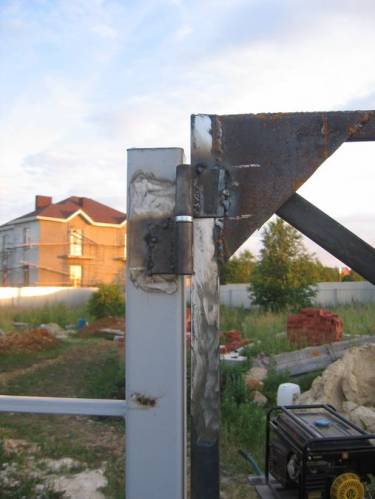

Петли надо приваривать параллельно столбу. Так как столб у нас установлен по уровню, то и петли мы тоже привариваем по уровню.

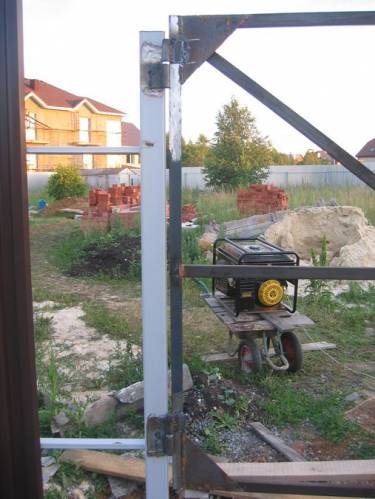

Вначале прихватываем петли после этого пробуем открыть и закрыть ворота. Если ворота нормально открываются, окончательно привариваем петли к столбам и к воротам.

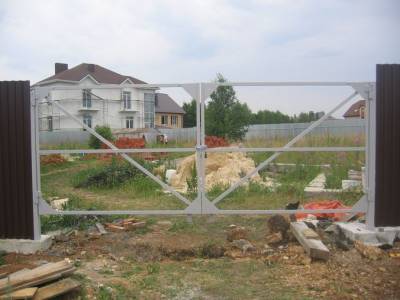

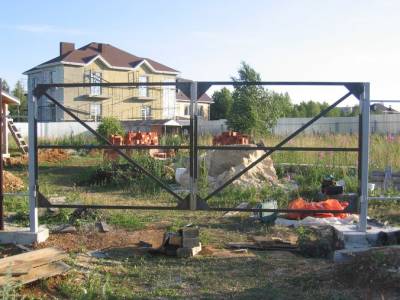

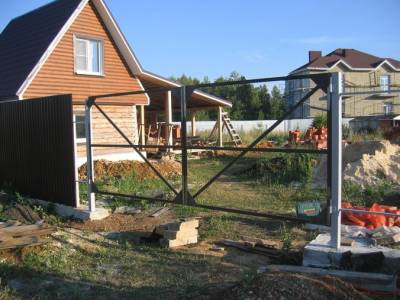

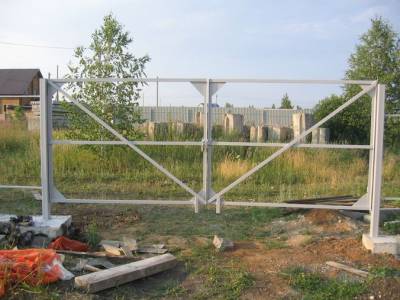

Каркасы ворот успешно приварены. Открываются почти на 180 градусов.

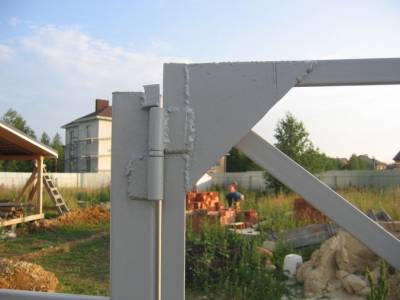

Над верхней петлей каждой воротины приварили уголки, чтобы ворота было не снять.

Для крепления штыревых засовов приварили площадки.

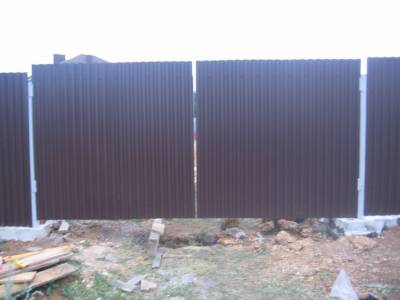

Крепим профнастил на ворота. Под петли делаем вырезы.

Вначале хотели столбы закрыть декоративными уголками. Но потом решили просто покрасим в цвет профнастила забора и столбы будут почти не видны.

Как изготовить петли для ворот?

Приступая к изготовлению ворот своими руками, сразу стоит продумать вопрос о реализации механизма открывания. Существует очень много конструкционных решений, которые не только принципиально отличаются друг от друга, но и создают совершенно новые модели дверей. В большинстве случаев чертежи гаражных ворот отечественного производства подразумевают наличие петель, а значит, завершенное изделие имеет распашной механизм открывания. В США и некоторых станах Европы используют раздвижной или скручивающийся механизм открывания, также есть подъемные ворота, которые использовались еще в древние времена.

Хотя различных механизмов закрывания существует великое множество, все же, именно петли для ворот считаются самым надежным и качественным вариантом. Они не только работают безотказно, но еще просты в изготовлении и недороги. Это дает им большое преимущество при выборе метода открывания дверей.

При изготовлении ворот своими руками большинство людей предпочитает приобретать механизм открывания в магазине. Однако такая покупка не всегда может соответствовать необходимым характеристикам, поскольку размеры и вес ворот могут быть разным, а большинство магазинной продукции является однотипным.

Рассматривая фото ворот с различными петлями, сразу можно увидеть то, какова реализация защиты от срезания. Для этого петли оснащают металлическими уголками, наваривают на коробку дополнительные сегменты, которые мешают производить любые действия с элементами, но самой надежной защитой считается сокрытие петель в дверной коробке. При этом достаточно немного изменить конструкцию - и не понадобится никаких дополнительных элементов.

Изготавливать петли для ворот следует, исходя из веса, который им предстоит выдерживать. При этом, чем мощнее они будут, тем надежнее их соединение. Однако не стоит делать их слишком громоздкими, поскольку это приведет к перерасходу металла, сложности работ и неэстетичному внешнему виду.

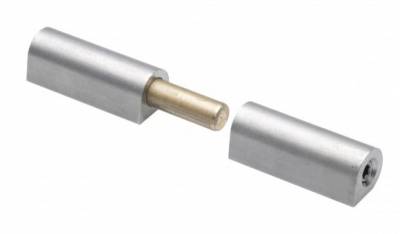

Изготавливают петли для ворот при помощи токарного станка. Для этого из металлического прута делают специальное соединение, по типу &ldquoпапа/мама&rdquo. Причем выточенный фланец не должен доставать до конца отверстия во второй половине петли. Это необходимо для создания полости для смазывающей жидкости. Также стоит просверлить отверстие, которое позволит получать доступ в этот своеобразный резервуар (для периодического пополнения смазкой).

Кроме того, стоит соединять петли для ворот при помощи специальной прокладки. Ее выполняют из мягких металлов, а назначение такого изделия заключается в том, чтобы не допустить перетирания самой петли. При этом именно эта прокладка будет создавать разницу в размере между частями петли, а при ее вырабатывании будет выделяться больше смазки. Такой принцип действия позволяет служить всему устройству достаточно долго, а при своевременном пополнении масла и периодической замене прокладки они будут работать практически вечно. Это является еще одним доводом в пользу использования петель, а не другого механизма.

Калитка, классика стиля

Содержание

Конструкция и оборудование – вот то, что позволяет деревянным воротам стоять десятилетиями. Собираясь строить забор, многие думают, что строительство самого забора – дело простое, а вот изготовление ворот станет настоящим испытанием. Но на самом деле это не так. Главное – понимание основ строительства ворот, которое помогает создавать тот дизайн, который вы хотите. В отличие от других видов, деревянные ворота будут под силу каждому человеку, хоть раз державшему в руках инструменты. Сделать можно как ручные, так и автоматические ворота своими руками, чертежи к ним помогут вам в работе.

Деревянные ворота – классика стиля

Необходимые инструменты и материалы

Для работы нам потребуются следующие инструменты:

И, соответственно, материалы:

Если вы решили изготовить и установить стандартные деревянные ворота своими руками, чертеж значительно упростит задачу. Если имеется ровный участок. Но что, если это не так.

Если ворота располагаются внизу грунтового склона

Есть несколько способов решения этой проблемы:

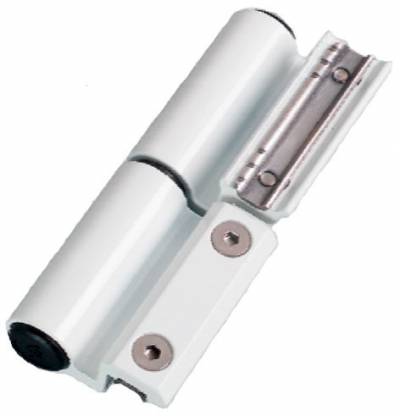

Как правильно выбрать Шарниры или Петли для ворот.

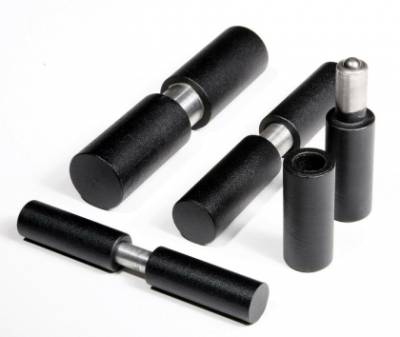

Многие люди задаются вопросом, какой шарнир выбрать для изготовления ворот или металлических дверей. Конечно, выбрав с запасом, Вы уменьшаете риск выбрать не тот который необходим, но эстетичный вид ворот или дверей будет ущемлён. Номенклатура шарниров различна как по диаметру, так и по длине. Благодаря этому очень тяжело ошибиться в выборе оптимального шарнира. Следует разобраться, что такое шарнир.

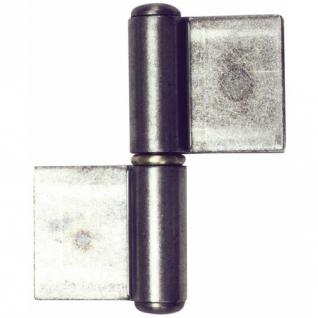

Шарнир (Петли для ворот ) – это изделие из металла для крепления ворот и дверей к несущей раме конструкции, выбор которых требует особой тщательности. Так как вся консольная нагрузка от ворот или дверей будет ложиться на шарниры, следовательно, они должны обладать повышенной прочностью, надежностью и долговечностью.

Для плавности хода и исключения скрипа вовнутрь заливается масло. Так же для плавности хода в каждый шарнир устанавливается подшипник. Шарниры производятся из металла с повышенными механическими характеристиками, что увеличивает срок службы изделия. Благодаря такой металлической основе для ворот или дверей, Вы сможете устанавливать ворота весом десятки или даже сотни килограммов. При открытии ворот или дверей, Вам не придется прилагать особых усилий.

Если Вы хотите, чтобы механизм крепления прослужил не один год, то, прежде чем купить гаражные шарниры, обратите внимание на важнейшие функциональные особенности, которыми они должны обладать:

-легкость поворота

-бесшумность

-недопустимость просадки полотна

-невозможность произвольного открывания либо закрывания

-устойчивость гаражных петель к взлому.

Все эти параметры были связаны с механическими характеристиками шарнира, но не надо забывать и про весовую нагрузку, которые должен испытывать шарнир. Начнем с того что мы посмотрели что все шарниры плавно вращаются и определились с производителем шарнира. Но какой выбрать диаметр и длину. Выбор должен начинаться с того какая нагрузка будет давить на шарнир. Если это обычная калитка забора из профнастила, тогда достаточно шарниры диаметром 25мм. Если это гаражные створки, тогда на шарниры ложится достаточная нагрузка ориентировочно 250 килограмм, все зависит от ширины створки. Следовательно длина шарнира должна быть 150-170 мм для большей площади контакта, и диаметр от 36-45мм. Такой шарнир сможет выдержать данную нагрузку. Если же нагрузка ещё более значительная тогда следует увеличивать количество шарниров до 3шт на одну створку.
