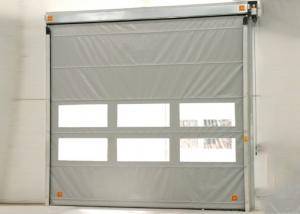

Скоростные ворота CAMPISA EVOLUTION

Производитель: CAMPISA

Скоростные гибкие ворота CAMPISA EVOLUTION предназначенные для внутренней установки, – самая популярная и универсальная модель скоростных промышленных рулонных ворот CAMPISA .Данная модель отвечает широкому спектру требований и большинству условий эксплуатации, благодаря чему отлично подходит для промышленных и торговых складов.

На базе скоростных ворот CAMPISA EVOLUTION мы предлагаем опцию CAMPISACOMBO полное наружное открытие в комбинации с промышленными секционными воротами CAMPISA.

Ворота устанавливаются в проемы размером до 4 м.

Стандартная комплектация

Самовосстанавливающееся при ударе, полотно выходит из боковых балок, повторно заходя при следующем цикле.

Питание 230/400В три фазы, 50 Гц, саморазмыкающееся, редуктор со встроенным концом пробега. Кнопочное управление в соответствии со стандартами СЕ.В комплекте с предварительно установленной проводкой ворот, как свидетельствует из сертификатов испытаний.Защитные фотоэлементы НЕ ВКЛЮЧЕНЫ, цены предоставляются отдельно. Короб конструкции из оцинкованной стали с питанием сбоку. Алюминиевые стойки

Основные технические характеристики:

Полотно высокой плотности, рельефный полиэстер с ПВХ покрытием, огнестойкость класса 2, секторы термической сварки 700 гр/кв,м, усиленные гибкими полосами и с патентованной системой ветроустойчивости

Доступные цвета SimilRAL 2008 ОРАНЖЕВЫЙ, 5012 СИНИЙ, 1015 БЕЖЕВЫЙ, 5010 СИНИЙ, 1021 ЖЕЛТЫЙ, 3002 КРАСНЫЙ. 6026 ЗЕЛЕНЫЙ, 9016 БЕЛЫЙ, 7040 СЕРЫЙ, 9005 ЧЕРНЫЙ Стандартное оборудование предусматривает один сектор прозрачного окна, размещенного на безопасной высоте (на высоте 1255 мм от уровня земли)

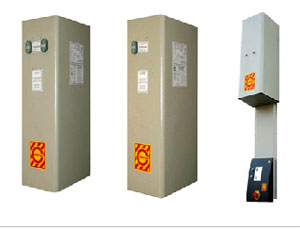

Электронный программатор внутри кожуха питания. Степень защиты IP54, сертификат СЕ, подходит для соединения с различными типами устройств безопасности и дистанционного управления согласно перечисленным принадлежностям

Скорость открытия и закрытия до 1 м/с

Элементы управления

Кнопка

Блок управления с 2 кнопками (ОТКРЫТЬ и ЗАКРЫТЬ) комплектуется 10м кабелем.

Вытяжной канат или «шнурок»

«Шнурок» позволяет водителям транспортных средств, кар, открывать ворота из более удобного положения. Обычно этот канат висит на кронштейне.

Дистанционное управление

Для управления воротами используется радиоприёмник, установленный рядом с воротами. Доступ ограничен теми лицами, у кого есть такой передатчик.

Магнитные контуры или индукционная петля

Ворота открываются или закрываются посредством активации транспортными средствами магнитных контуров в земле.

Фотоэлементы

Открывание и закрывание ворот управляется фотоэлементами, установленными снаружи и или внутри проема ворот.

Радар

Ворота открываются, когда люди или транспортные средства приближаются к лучам радара.

Предупредительная световая сигнализация или «Светофор»

Предупредительная световая сигнализация Мигающие красные и зеленые лампы, предупреждающие до и во время движения ворот.

Установка скоростных ворот CAMPISA EVOLUTION

&list=PLv68BWd9mWQySlTnFEGK9VscZbQCDv0gu&index=7

УСТАНОВКА И ОБСЛУЖИВАНИЕ ОБОРУДОВАНИЯ ВЕДУЩИХ ПРОИЗВОДИТЕЛЕЙ

Модельный ряд компании CAMPISA Srl

CAMPISA - основанная в 1972 году, итальянская компания специализирующаяся на производстве перегрузочного оборудования, а также промышленных секционных и скоростных ворот.

Стандартная комплектация. как правило, включает фотоэлементы, блок управления. а также беспроводной детектор, благодаря которому при соприкосновении чувствительной кромки ворот с препятствием они немедленно открываются.

Evolution, CampisaCombo

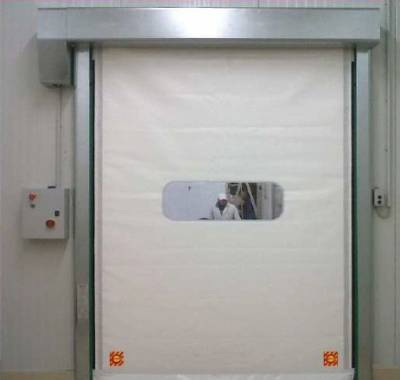

Скоростные гибкие ворота предназначены для внутренней установки, - самая популярная и универсальная модель

скоростных промышленных рулонных ворот. Отвечает широкому спектру требований и большинству условий эксплуатации, благодаря чему отлично подходит для промышленных и торговых складов.

Опция CAMPISACOMBO - полное наружное открытие в комбинации с промышленными секционными воротами CAMPISA.

Ворота устанавливаются в проемы размером до 4 м.

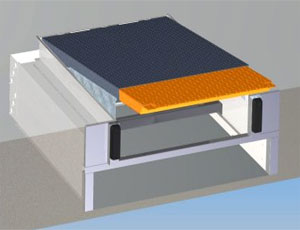

Складское оборудование: доклевеллеры Campisa (Италия) с выдвижной аппарелью

Выравнивающие платформы (доклевеллеры ) повышают производительность труда на складе, позволяя легко преодолевать разницу в высоте между грузовиками и полом склада. В результате существенно сокращается время погрузки-разгрузки, снижается уровень травматизма и возможность повреждения товаров. Электрогидравлические доклевеллеры CAMPISA обеспечивает прямой доступ погрузчика из дока в кузов автомобиля. Это существенно сокращает время погрузки/разгрузки и обеспечивает безопасность персонала, оборудования и груза. Доклевеллеры CAMPISA производятся в соответствии с европейскими нормами EN1398, регламентирующими уровень надежности, простоты эксплуатации и безопасности оборудования. 25-летний опыт производства и обслуживания складского оборудования позволил компании CAMPISA разработать такие конструкции доклевеллеров . которые наряду с простотой и дешевизной подготовительных и монтажных работ, позволяют удовлетворять любые индивидуальные потребности конкретного заказчика. Доклевеллеры CAMPISA – единственные в своем роде выравнивающие площадки, имеющие выносную настенную гидравлическую станцию “CONSOLLE” вместо традиционной, устанавливаемой непосредственно в приямке под платформой доклевеллера . Это решение делает процесс обслуживания доклевеллера более удобным и безопасным, т. к. нет необходимости проводить какие-либо работы непосредственно под платформойдоклевеллера .

Размеры доклевеллеров .

Стандартные размеры: ширина платформы – 2000, 2200 мм, длина платформы – 2000, 2500, 3000 мм. Размеры платформы доклевеллера . в соответствии с требованиями EN1398, выбираются по следующим критериям: ширина доклевеллера должна максимально соответствовать ширине кузова автомобиля, длина доклевеллера должна быть достаточной, чтобы при проведении погрузочно/разгрузочных работ не превышался максимально допустимый угол отклонения платформы доклевеллера от горизонтального положения 7º. Длина козырька доклевеллера – 360 мм, высота доклевеллера – 550 мм, глубина приямка должна быть равна высоте доклевеллера . В случаях, когда глубина приямка больше высоты доклевеллера . необходимо использовать стальные пластины в качестве основания для установки доклевеллера .

Величины отклонений платформы доклевеллера :

Максимальное верхнее отклонение платформы доклевеллера – 650 мм от “нулевого” уровня, нижнее отклонение – 350 мм. Максимальное допустимое безопасное отклонение платформы доклевеллера . в соответствии с EN1398, составляет 7º (12,5%). Максимальное рабочее отклонение доклевеллера составляет 8% от длины платформы доклевеллера . Максимальный боковой крен платформы доклевеллера от “нулевого” уровня составляет 100 мм. Во время погрузки/разгрузки платформа полностью повторяет движения кузова автомобиля.

Конструкция доклевеллера :

Платформа и козырек доклевеллера изготовлены из рифленого стального листа толщиной 6 и 8 мм для динамических нагрузок 6 и 9 тонн соответственно. Платформа имеет надежное шарнирное закрепление на раме доклевеллера . Козырек доклевеллера изготовлен из стального рифленого листа толщиной 14 мм (для 6 тонн) и 16 мм (для 9 тонн). Козырек доклевеллера в стандартном исполнении имеет скошенный край на длине 40 мм во избежание возникновения ступени в месте соприкосновения с кузовом автомобиля.

В зависимости от типа доклевеллера и потребностей заказчика козырек может состоять из основной и двух боковых секций, что позволяет обслуживать автомобили с различной шириной кузова: 1730 мм (при ширине платформы 2000 мм), 1830 (при ширине 2200) или 2000 (при ширине платформы 2400 мм).

Нормы безопасности в соответствии с EN1398:

Гидростанция доклевеллера . величина давления разрушения в 3 раза превышает величину рабочего давления.

Гидроцилиндры доклевеллера . величина давления разрушения в 2 раза превышает величину рабочего давления.

Гидравлика и механика доклевеллера :

Клапан экстренной автоматической остановки платформы доклевеллера (срабатывает в случае разрыва шланга или преждевременного отъезда автомобиля из-под нагруженной платформы).

Самовентилируемые гидроцилиндры доклевеллера .

Гидравлическая система возврата козырька в исходное положение. Механическая опора для безопасного обслуживания доклевеллера .

Принцип действия доклевеллера

Электрогидравлическая система с управлением от одной кнопки. При нажатии кнопки на пульте управления платформа доклевеллера поднимается в крайнюю верхнюю позицию (

650 мм от горизонтального положения). Плавно выдвигается козырек доклевеллера . При отпускании кнопки платформа доклевеллера опускается, а козырек ложится на край кузова автомобиля. Доклевеллер находится в рабочем положении.

Возврат платформы доклевеллера в исходное положение: при нажатии кнопки платформа доклевеллера поднимается вверх, при этом козырек плавно опускается. При достижении платформой доклевеллера крайнего верхнего положения следует отпустить кнопку, платформа доклевеллера опустится в исходное горизонтальное положение. Выключатель подачи питания на контрольной панели также служит выключателем аварийной остановки с целью экстренной блокировки доклевеллера в любой позиции.

Боковые защитные экраны доклевеллера :

Конструкция доклевеллера включает в себя боковые телескопические экраны защиты от защемления пальцев ног и от попадания посторонних предметов и мусора в приямок.

Электрогидравлический модуль, электрическое оборудование доклевеллера :

Для более удобного обслуживания и инспекции оборудования разработана гидравлическая система CONSOLLE, которая устанавливается на стену внутри помещения (склада). В течение 15 лет компания Campisa использует систему CONSOLLE для управления различными типами складского оборудования одновременно (до 4-х единиц оборудования от одного блока CONSOLLE), что дает существенную экономию, делает обслуживание более удобным и простым. В стандартном исполнении доклевеллер поставляется с гидростанцией, установленной непосредственно в приямке под платформой. В этом случае на стене устанавливается только электрический блок управления. Моторы: однофазные 220-240 V, трехфазные 380-400 V, 50-60 Hz, 0,66/0,75/1,1 kW. Электробезопасность: класс защиты высоковольтного электрооборудования – IP64, низковольтного – согласно EN954-1/1996, категория 2 (EN1398). Выключатель подачи питания – класс АС1, красный на желтом фоне, одновременно яаляется выключателем экстренной остановки.

В случае невозможности близкого расположения кузова автомобиля к рампе (боковая загрузка, контейнер и т. д.) единственным решением является применение доклевеллера с выдвижной аппарелью, длина которй может достигать 1 м. Широкий ассортимент данной модели доклевеллеров с различными размерами и величинами динамической нагрузки позволяет обеспечить высокий уровень безопасности и комфортные условия работы.

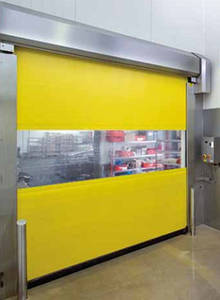

Гибкие скоростные ворота

Быстроскручивающиеся (пленочные) ворота Hormann — это ворота с гибким полотном, наматывающимся на вал, которые характеризуются высокой скоростью открытия/закрытия, прочностью, износостойкостью и экономичностью. Благодаря высокому качеству материала и продуманной технологии, быстроскручивающиеся ворота Hormann обеспечивают надежную работу в интенсивном режиме.

Эти ворота рекомендованы для использования снаружи и внутри помещений для оптимизации транспортных потоков, улучшения климатических условий в помещениях и экономии энергии.

Скоростные ворота Hormann предлагаются в вертикально или горизонтально открывающихся вариантах исполнения. Гибкая завеса может быть частично или полностью прозрачной, она может выполняться из ткани с покрытием или комбинироваться с полностью прозрачными смотровыми вставками.

Современная сенсорная техника позволяет воротам «распознать» приближение человека или транспортного средства и «решить», открываться им или нет. Горизонтально открывающиеся скоростные ворота могут программироваться на большую или меньшую ширину открытия — в зависимости от того, проходит через них человек или проезжает транспортное средство.

Пленочные ворота в серийной комплектации оснащаются предохранительной световой решеткой (IP 67) высотой до 2 500 мм, которая контролирует зону закрывания ворот на всю ее высоту.

Автоматика пленочных ворот серийно комплектуется блоком управления с преобразователем частоты (FU).

Сегодня Hormann предлагает следующие виды скоростных пленочных ворот:

1. Вертикально открывающиеся:

– V4015 SEL R. Ворота для внутреннего применения с профилем SoftEdge и внутривальным приводом. Компактная конструкция ворот рекомендуются для небольших помещений. Привод установлен на вал еще на заводе, что облегчает монтаж. Защитный кожух вала ворот может поставляться в оцинкованном исполнении или быть окрашенным. Ворота оснащены световой решеткой.

– V5015 SEL. Бюджетные ворота для использования внутри помещений с замыкающим профилем SoftEdge и с блоком управления FU в стандартной комплектации. Полотно скоростных ворот V5015 SEL сохраняет форму благодаря алюминиевым профилям, а снизу установлен устойчивый замыкающий профиль SoftEdge. При повреждении полотна, благодаря конструкции алюминиевых профилей, легко поменять сегменты ворот.

– V5030 SЕL. Скоростные ворота для установки внутри помещений. Работают бесшумно даже при наличии сильных сквозняков. Оборудованы ветрозащитными планками с роликами и профилем SoftEdge.

– V6030 SEL. Скоростные ворота, которые можно устанавливать как внутри, так и снаружи помещений. Имеют систему защиты от наезда. Устройства ветровой защиты из пружинной стали выдерживают ветровую нагрузку до 100 км/ч.

– V6020 TRL. Прозрачные быстроскручивающиеся ворота для внутреннего и наружного применения. Благодаря прозрачному полотну обеспечивается естественное освещение в помещении. Оснащены ветровой защитой и мощным алюминиевым напольным профилем.

– V9012 L Stacking. Складывающиеся скоростные ворота для больших проемов. Могут использоваться внутри и снаружи зданий. Ворота открываются с помощью системы ремней и складываются в районе перемычки. Для проемов размером до 9?6 м (Ш?В).

– V 10008. Пленочные скоростные ворота для больших проемов. Специальные широкие направляющие обеспечивают глубокое вхождение полотна. Ворота могут закрывать проемы максимальной шириной 10 000 мм и высотой 6 500 мм. В конструкции ворот предусмотрена ветрозащиты и сдвоенные боковые ролики, обеспечивающие устойчивость полотна при скорости ветра 100 км/ч и отсутствие шума при движении.

– V 3009. Внутренние скоростные ворота для установки между складами на конвейерные линии. Служат для звукоизоляции, защиты от сквозняков и экономии энергии. Предназначены для интенсивной эксплуатации.

– 4014 SEL RW. Специальные скоростные внутренние ворота для эвакуационных путей. Оснащаются указателями направления движения при эвакуации. Использование в конструкции ворот профиля SoftEdge с системой Anti-Crash обеспечивает надежность и безопасность.

– V 2515 Food. Специальные скоростные ворота для пищевой промышленности и помещений с повышенной влажностью. Ворота предназначены для внутреннего применения. Несущая конструкция ворот полностью изготовлена из нержавеющей стали. Автоматика ворот закрыта в герметичном коробе из нержавеющей стали (класс защиты IP 65).

– V 3015 CLEAN. Специальные прозрачные скоростные ворота для внутреннего применения. Предназначены для чистых помещений. Могут применяться в химической и фармацевтической промышленности. Толщина прозрачной части полотна — 4 мм. Кожух вала и полотна сделаны из нержавеющей стали.

– V 1401 Atex. Специальные скоростные ворота для использования во взрывоопасных зонах. Блок управления воротами должен находиться вне взрывоопасной зоны. Эти ворота полностью соответствуют Директивам ЕС по взрывобезопасности 94/9EG и DIN EN 13453-1. Они оснащены завесой с толщиной полотна/смотрового окна 1,5/2,0 мм и усилены алюминиевым профилем. Максимальная ширина и высота — 4 000 мм.

Источники: www.tehkomplus.ru, imperiavorot.ru, www.speedgate.ru, vorot.net
