Схема автоматических ворот от А до Я. Подключение своими руками

Схема подключения автоматических ворот начинается с таких этапов:

1. Приготовления столбов под опору.
2. Подготовки фундамента для автоматических ворот.
3. Проведения проводки под автоматику.
4. Изготовления ворот.
5. Осуществления монтажа.

Первоочередная задача - надежная опора

Первое что необходимо сделать - это правильно установить столбы под опору, куда позже нужно будет прикрепить автоматические ворота. Материалом для столбов могут служить как кирпич, бетон, швеллер или брус из дуба. Рекомендовано забетонировать столб (в глубину) от 1 метра, далее все столбы устанавливаются на одном уровне и заливаются раствором. Срок застывания бетона колеблется в пределах семи дней.

Важно . Используя столбы из бетона либо кирпича, предусмотрите размещение закладных из металла по три на каждом из них, одинаково расположенных от края по 10 сантиметров со стороны проема.

Подготавливаем фундамент

Для заливания фундамента под основу ворот используем швеллер, ширина которого должна быть сантиметров 20, и арматуру с сечением миллиметров 12-16. Арматуру режем длиной до 1 или 1,2 метров, затем обе стороны привариваем к полкам швеллера.

Следующим нашим действием становиться рытье ямы, которая своей длиной составит 50 процентов от ширины проема откатных ворот. Размеры же самой ямы не должны превышать:

Швеллер должен быть установлен полками по направлению вниз, а затем уже в яму заливаем бетон. Сделав все так как нужно, получаем фундамент для автоматических (откатных ворот).

Внимание . Срок выстаивания фундамента по все нормам и правилам - 28 календарных дней.

Установка привода для откатных ворот своими руками

Установка привода для откатных ворот своими руками поднимет вашу самооценку, вселит уверенность в качестве выполнения работ и, что немаловажно, сохранит вам значительную часть средств. Устанавливать электропривод и выполнять монтаж автоматики нужно в четком соответствии с инструкцией. Это позволит избежать ремонта или замены компонентов за свой счет.

Инструменты и материалы

Начинать нужно с приобретения всего необходимого.

Список оборудования и материалов:

Монтаж привода откатных ворот.

Зубчатая рейка является универсальным элементом и подходит к приводу любой мощности от любого производителя. Она предлагается мерными кусками по 1 м. Участки обычно собираются по системе шип-паз. Чтобы вычислить необходимое количество реек, нужно к ширине проема прибавить 1 м.

Привод представляет собой двигатель, редуктор, концевые выключатели и управляющую плату, соединенные в одном защищенном от атмосферных осадков корпусе. Его главным показателем является мощность. Для легких бытовых откатных ворот достаточно 250-300 Вт. К любому приводу в комплекте поставляются 2 пульта дистанционного управления. При желании всегда можно докупить и настроить еще несколько.

Схема монтажа автоматики с указанием количества жил кабеля и их сечения.

Стабилизатор напряжения не считается обязательным элементом. Но, отказываясь от него, знайте: управляющая плата привода чувствительна к перепадам напряжения и часто выходит из строя из-за его скачков. Фотоэлементы и сигнальная лампа являются компонентами, повышающими безопасность. Система будет функционировать и без них.

Покупать провода с сечением больше рекомендованного не стоит. Больших токов в сетях быть не должно, а колодки на плате управления рассчитаны на сечение жилы до 1,5 мм². Наконечники проводов могут не применяться. Но для надежного контакта их лучше использовать.

Список инструментов:

Прокладка проводки

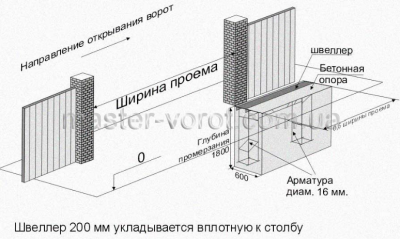

Наглядная схема обустройства фундамента откатных ворот.

Привод может устанавливаться в любом месте консоли, но чаще его размещают поближе к опорному столбу. Сказывается это только на длине проводки к периферийным устройствам. Длина рейки не меняется, она просто смещается по полотну к приводу.

Смонтировать автоматический исполнительный механизм откатных ворот будет проще, если еще на стадии бетонирования фундамента установить стальную закладную и подвести проводку через отверстие в ней. Снабдить приводом нетрудно и уже существующие откатные ворота. В этом случае площадку приваривают к закладной фундамента ворот. Она приподнимается над основанием. Это позволяет завести проводку в устройство, как и положено, снизу, чтобы не переживать о возможном затекании воды в корпус.

Провода прокладываются в специальных гофротрубах или обычных стальных трубах в земле. В уложенные в грунте трубы нужно заранее заложить проволоку. Затем к проволоке прикручивается конец провода и протягивается в трубу. Питающий провод идет от точки подключения в доме или другом месте. Для стабилизатора желательно найти место, где он меньше будет раздражать щелчками.

Провод передатчика фотоэлемента проходит под проездом. Для защиты от повреждения его помещают в стальную трубу и закапывают поглубже. Провода фотоэлементов и сигнальной лампы желательно провести внутри ограничивающих проезд столбов. В случае кирпичных столбов тонкие провода прячут в швах кладки и заделывают раствором. Фотоэлементы размещают в проеме перед воротами на высоте порядка 60 см. Сигнальную лампу поднимают на верхушку ближнего столба.

Установка исполнительного устройства

Электромеханический привод линейного типа для распашных ворот.

Начинать монтаж нужно с зубчатой рейки. На легких воротах выбор места для ее закрепления небогатый, поэтому положение привода подгоняется к рейке, а не наоборот. Рейки бывают стальные и полимерные. Полимерные прикручивают кровельными саморезами к профильной трубе над направляющей ворот.

Стальные снабжаются резьбовыми бобышками, которые нужно приваривать к основанию. Бобышки можно приваривать к той же профильной трубе над направляющей ворот или к самой направляющей. Стальную или полимерную рейки стоить прикручивать повыше. Это обеспечит большую свободу при выборе положения привода.

Привод комплектуется нижней монтажной рамкой с отверстием для входа проводки. Важно изначально выбрать правильное положение для рамки. Для этого ведущую шестерню вводят в зацепление с рейкой. При совмещении должен оставаться зазор в 2-3 мм. Нужно стремиться выдержать перпендикулярность оси ведущей шестерни к передней плоскости рейки. Чтобы выставить редуктор в нужном положении, придется сварить небольшой самодельный опорный столик из стального проката.

Найденное положение отмечается на основании, монтажная рамка снимается с устройства и приваривается к опоре. Важно не забыть продеть проводку в отверстие рамки до ее фиксации. С привода снимается верхний кожух и производится подключение питающего провода к плате управления. Маркировка и размещение клемм может отличаться у разных производителей. Схема подключения берется в инструкции. Провода фотоэлементов и сигнальной лампы подключаются в последнюю очередь, после настройки и проверки работоспособности основного функционала.

Настройка привода

Когда подключение питающего провода к фазному, нулевому и заземляющему произведено, можно производить настройку концевых выключателей. На большинстве современных моделей используются магнитные концевые. Они крепятся на рейку на определенной высоте. Высота задается кронштейнами с возможностью перемещения магнитов.

Когда магниты проходят напротив чувствительного элемента устройства, вращение двигателя останавливается.

Положение концевых выбирается экспериментально. В процессе приходится учитывать инерцию ворот.

Выключатель открытия должен срабатывать, когда полотно уже полностью вышло из проема, но концевой ролик еще не дошел до передней опоры. Выключатель закрытия требует более тонкой настройки. В идеале створка должна входить в улавливатель с зазором 5.10 мм. Контактные концевые старых моделей нажимают на рычажный выключатель на корпусе устройства. В остальном все то же.

Передатчик фотоэлемента на дальнем столбе подключается только к питанию 2-х-жильным проводом. С приемником сложнее, 2 его жилы отвечают за питание, 2 - за управляющий сигнал. Если все подключено верно, то автоматика должна срабатывать следующим образом: при перекрывании луча между передатчиком и приемником движение створки на закрытие прекращается, и она отводится в положение «открыто».

Сигнальная лампа подключается к клеммам, на которые подается питание при движении ворот в любом направлении. Большинством моделей приводов поддерживается установка автоматики, увеличивающей функциональность устройства.

К ним можно подключать любую нормально разомкнутую кнопку для открытия ворот по нажатию. Вместо кнопки можно использовать считыватели кодированного сигнала различных типов. Внешняя антенна позволяет улучшить качество и дальность приема сигнала брелка дистанционного управления. Внешний приемник сигнала позволяет эксплуатировать привод с несколькими сотнями брелков.

Главное - это внимательно изучать инструкцию, не путать цвета и сечения жил. Тогда автоматизировать откатные ворота своими руками будет нетрудно.

Схема электропроводки для откатных ворот. Схема подключения автоматических откатных ворот.

Этот раздел посвящен прокладке электропроводки для автоматики откатных ворот. Электропроводку лучше всего делать вместе с заливкой фундамента откатных ворот и с кладкой столбов. В этом случае Вы имеете возможность спрятать провода в столбы и тем самым обеспечить эстетичный внешний вид Ваших ворот. Также Вы можете прочитать статьи: схема откатных ворот. схема элетропроводки для откатных автоворот и фундамент для откатных ворот.

Итак, сначала рассмотрим схему электропроводки откатных автоворот.

На первый взгляд на ней ничего не понятно. Все в порядке - так и должно быть. Попробуем разобраться в ней, если мы хотим сэкономить свои деньги. Первое что нужно понимать это то, что все провода приходят к электроприводу на схеме он обозначен прямоугольником зеленого цвета, Свободные концы рекомендуется оставлять по 1-1,5м. Привод имеет смысл располагать сразу за роликовой кареткой той, что ближе к проему. Тем самым Вы уменьшите расход зубчатой рейки и не нужно будет отходить далеко от проёма, чтобы добраться до привода в случае надобности.

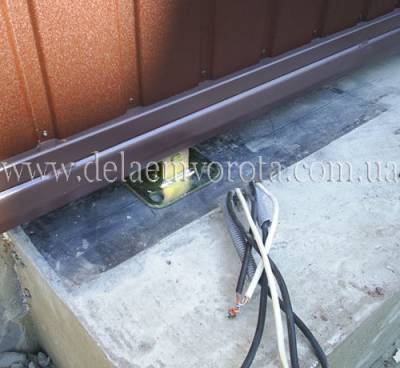

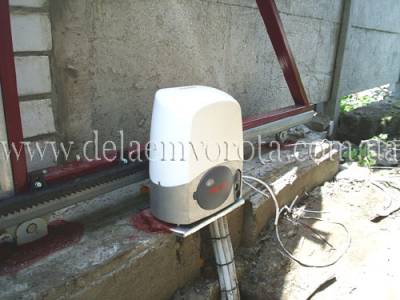

Итак, мы опредилились, что все провода идут к приводу и выходят в пластиковых гофрах с месте установки привода. На практике это реализуется так как показано на фото ниже:

Или так:

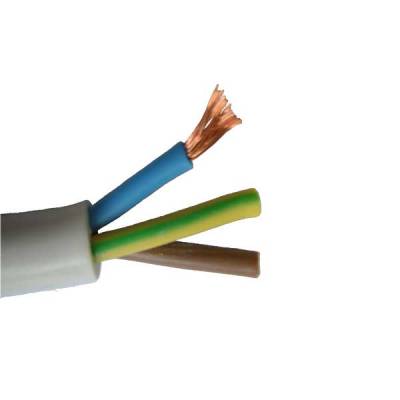

Рассмотрим первый кабель идущий от привода - это питание 220В, его есть смысл делать кабелем ПВС 3х1,5. Этот провод идет от привода к розетке или автомату. На автоматику ворот рекомендуется устанавливать стабилизатор напряжения.

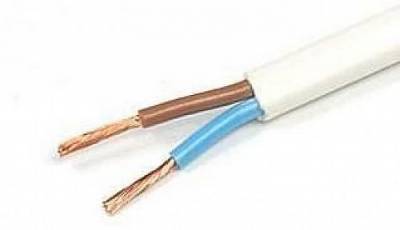

Второй кабель - от привода на сигнальную лампу, на схеме он обозначен 2х0,75 (можно взять и 2х0,5 и даже меньше, ампераж на лампе небольшой). Идет этот кабель от привода на верхушку столба ближнего к приводу, если есть возможность лучше спрятать его в столб. Если на вершине столба имеется декоративная шляпка выводите провод на лицевую плоскость столба прямо под шляпкой.

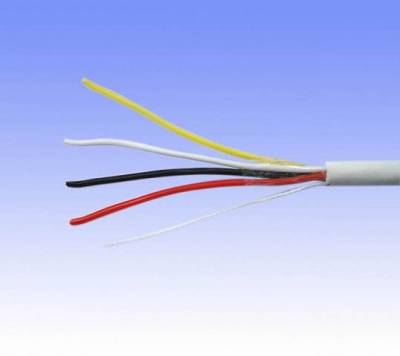

Далее идет разводка кабелей фотоэлементов. Именно этот этап вызывает наибольшие затруднения, поэтому остановимся на нем подробнее. Проводку для фотоэлементов лучше всего выполнить домофонным сигнальным кабелем 4х0,22.

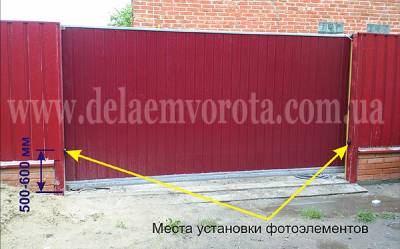

Первое, что вызывает затруднения это где устанавливать фотоэлементы. Фотоэлементы устанавливаются в торцах столбов, на одинаковой высоте 500-600мм от земли. См фото:

Фотоэлемент на дальнем от привода столбе (ТХ) требует 2-х жильного кабеля, на схеме он обозначен 2х0,35. Проводку лучше сделать опять же тем же самым сигнальным проводом 4х0,22, можно использовать 2 жилы, а можно использовать все жилы скрутив их попарно. Провод этого фотоэлемента проходит под проемом, поэтому предусмотрите, чтобы он был надежно защищен, ведь сверху будет проезжать автотранспорт.

Монтаж автоматических ворот

Вернуть обратно←

Компания Роллмакс осуществляет монтаж автоматических ворот сроком от одного дня и более в зависимости от объема и степени готовности места проведения работ. Профессиональная установка ворот осуществляется с использованием современных креплений и расходных материалов с применением профессионального инструмента. Важен опыт, квалификация и ответственность устанавливающего персонала. Наши монтажники используют собственные приемы и наработки на основе общепринятых технологий. Высокое качество установки гарантируется компанией Роллмакс.

Попробуем на кратком примере установки секционных автоматических ворот представить объемы и сложность монтажных работ. Небольшая оплошность, ошибка в действии монтажников может привести к неправильной работе, к заклиниванию панелей в процессе эксплуатации. В результате уменьшается срок работы ворот, повышаются расходы на ремонт и Как правильно установить автоматические ворота?

Монтаж и подключение автоматических ворот делится на следующие этапы:

1. Установка вертикальных стоек и направляющих. Угловые элементы должны быть установлены в проем согласно схеме по лазерному уровню.

2. Сборка панелей. На этом этапе монтажа производится сборка панелей и установка на них шарнирных петель и несущих роликов.

3. Установка вертикальных направляющих концевых опорных кронштейнов. С помощью кронштейнов производится монтаж направляющих и концевых опорных кронштейнов на стене проема.

4. Крепление горизонтальных направляющих к потолку. Необходимо убедиться в ровности конструкции, после чего можно фиксировать к потолку с помощью удленительных планок

5. Монтаж и установка щита автоматических ворот. Заключается в последовательной установке панелей в вертикальные направляющиеи их соединение между собой.

6. Монтаж и установка механизма балансировки веса ворот и крепление троса к барабанам и к угловым кронштейнам.

7. Настройка механизма.

8. Установка амортизирующих упоров.

9. Установка ручки открывания ворот.

10. Установка задвижки и замка.

Для разных типов ворот существуют различные схемы подключения, ниже мы приводим наиболее распространенные из них.

комплектующие.

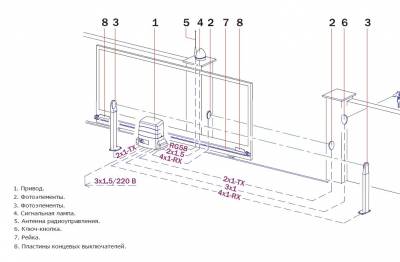

Схема подключения элементов автоматики откатных (сдвижных) ворот .

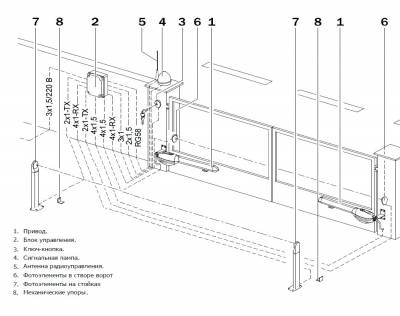

Схема подключения элементов автоматики распашных ворот (линейный привод)
