Калитка сендвич-панель Bramy (Код: 20 )

Калитка из сендвич-панели

Комплект калитки из сендвич-панелей для самостоятельной сборки Bramy ("Собери сам"), профиль - черный металл.

Зарегистрируйтесь, чтобы создать отзыв.

Современные откатные ворота являются удобным решением ограждении вашей территории. При их открытии полотно перемещается параллельно забору или стене.

Для сдвижных ворот в начале бетонируется бетонный противовес (половина ширины въездных ворот) и направляющий швеллер, на которой в дальнейшем монтируются "каретки" (ролики). П о периметру откатных ворот идет профильная труба 60х40, и может использоваться для двухсторонней обшивки ворот). Сам профлист "топится" в откатные ворота, и становится заподлицо с квадратной трубой. Снизу створок ворот крепится ведущая рейка, стыки которой обрабатываются герметиком.

Предлагаемые автоматические откатные ворота отличает высокое качество изготовление и удобство эксплуатации. Так, откатные ворота открываются на расстоянии с помощью радиопульта.

Различные автоматические откатные ворота изготавливаются из различных материалов и формой. Они могут быть решетчатой, обшитой с одной или с двух сторон профнастилом, филенчатые, зашитые сендвич панелями или рифленым металлическим листом. Также из данных материалов есть возможность изготовить калитку как отдельно, так и встроенную в полотно откатных ворот. Для разных типов и размеров откатных ворот подбираются различные модели автоматики.

В серии "СОБЕРИ САМ" есть возможность купить комплект сборных откатных ворот в различных размерах. Данный комплект максимально подготовлен к установке и позволяют произвести монтаж ворот своими руками.

В нашем Интернет-магазине мы можем предложить купить готовые сборные откатные ворота и цельные сдвижные ворота нашего производства и автоматикой следующих производителей: AN-MOTORS, HTA, GANT, CAME, DOORHAN, ROGER, SOMMER, NICE.

Если Вам необходима дополнительная консультация по выбору откатных ворот, вы можете оперативно получить необходимую информацию у наших специалистов через онлайн-консультацию (окно находится справа посередине) либо по телефонам (067) 804-79-62, (099) 792-93-53.

Сендвич-панель ворот

Сэндвич-панели для секционных ворот RYTERNA изготавливаются на собственном производстве компании UAB "RYTERNA" в г. Каунас (Литовская республика). Производственный процесс соответствует стандарту качества ISO 9001 (Nr. 151009565), это позволяет стабилизировать параметры сэндвич-панелей, добиться монолитности, хорошей наполняемости конструкции пенополиуретаном и его слипания с металлом.

Сэндвич-панели изготавливаются из стального листа различной фактуры и рисунка толщиной от 0,45 до 0,70 мм с полиэфирным антикоррозионным покрытием, окрашенных в цвет по RAL или выполненных с имитацией деревянных поверхностей производственным способом. В качестве утеплителя используется полиуретан высокой плотности. Коэффициент теплопередачи сэндвич-панелей 0,5 Вт/кв.м*К.

Типы сэндвич-панелей RYTERNA

Компания RYTERNA изготавливает сэндвич-панели двух различных профилей: с защитой от защемления пальцев, а также равнобокие. Оригинальный профиль панелей с защитой от защемления пальцев запатентован. В качестве уплотнителя между сэндвич-панелями с защитой от защемления пальцев используется один из видов синтетического каучука (EPDM), стойкого к атмосферным воздействиям и ультрафиолету. А в равнобоких сэндвич-панелях – специальный поролон. Эти материалы сохраняют высокую механическую прочность и эластичность при низких температурах. Помимо тепловой изоляции они обеспечивают также и звуковую изоляцию. Все свойства вместе обеспечивают высокое качество изделия, добиваясь при этом наилучшего баланса потребительских требований и характеристик, в том числе и по экологическим требованиям.

По толщине сэндвич-панели выпускаются в трёх вариантах: 30, 40 и 80 мм. Из первых изготавливаются ворота марки R30, которые поставляются, в основном, на юг Европы, из панелей толщиной 80 мм изготавливаются специальные ворота TLP-ULTRA, применяемые для районов Скандинавии и Крайнего Севера России, а так же для морозильных камер. Самыми востребованными являются панели толщиной 40 мм, которые используются для изготовления большинства ворот.

Технические характеристики панелей толщиной 40 мм

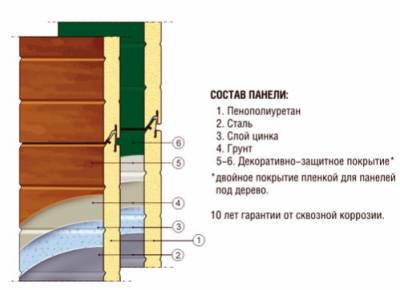

В сэндвич-панели RYTERNA в качестве утеплителя применяется двухкомпонентный вспененный полиуретан. Он выполняет две функции: утепление и придание конструкции жесткости, для выдерживания прогиба на большой ширине проема. Состав полиуретана был специально разработан для компании RYTERNA одним из крупнейших поставщиков - немецкой компанией BASF. На сегодняшний момент это один из наиболее качественных составов для сэндвич-панелей, удовлетворяющий самым высоким европейским стандартам, плотностью не менее 46-48 кг/куб.м. Сам полиуретан изготавливается из компонентов без использования фреонов (CFC-free). Таким образом панели RYTERNA – экологически чистый продукт.

Внешний слой сэндвич-панели – это металл. Чтобы ворота сохраняли долгое время свой привлекательный вид, металл должен быть хорошего качества и надежно защищен от атмосферных воздействий.

В сэндвич-панелях RYTERNA используется сталь толщиной от 0,45 до 0,70 мм, приобретаемая только у европейских поставщиков. Это значит, что такая сталь соответствует именно европейским техническим стандартам качества (не менее 225 г/кв.м.). Для защиты стали применяется многослойное полимерное покрытие (не менее 25 мкм толщина краски и не менее 7 мкм – грунта), устойчивое к атмосферным воздействиям, а так же колебаниям температуры и влажности. Следует отдельно отметить сэндвич-панели для ворот больших размеров. Они изготавливаются не из стали, а из алюминия.

Конструкция сэндвич-панелей RYTERNA разработана таким образом, чтобы исключить появление между ними щелей и обеспечить герметичность и теплосбережение ворот. Кроме того, конструкция профиля обеспечивает правильную самоустановку сэндвич-панелей одну на другую, что упрощает установку ворот и исключает ошибки.

Профиль панелей спроектирован так, чтобы саморезы, крепящие петли на сэндвич-панелях для их соединения в полотно ворот, проходили не менее чем через 3 слоя металла (один либо двойной, либо толщиной до 1 мм). Это делает крепление более прочным, исключаются перекосы и провис петель. Дополнительно увеличивается жесткость полотна ворота, что препятствует расслоению сэндвич-панели при резком опускании ворот с нарушением балансировки уравновешивающей системы.

Широкий спектр цветов, фактур и рисунков сэндвич-панелей позволяет создавать ворота, которые органично впишутся в любой архитектурный ансамбль.

Сборка и установка распашных ворот

Ворота для въезда на участок можно изготовить в разных вариантах. Минимум затратных материалов и простота монтажа отличают распашные ворота, поэтому их можно сделать самостоятельно. Облагородить их можно красивой обшивкой из металла, дерева, сэндвич-панелей. Также применяется художественная ковка, тогда они превращаются из стандартной конструкции в презентабельное заграждение въезда/выезда.

Две створки крепятся на столбах и открываются в одну или обе стороны. Так можно охарактеризовать распашные ворота двумя словами. Применение эффективных материалов и автоматики обеспечивают их долговечностью и комфортом управления. Главный критерий, от которого зависит их способность быть качественными - это прочность. Створки, петли, на которых они висят, и столбы, к которым привариваются петли, должны быть прочными и надежными.

Изготовление распашных ворот

Все элементы конструкции можно сделать своими руками, если есть сварочный аппарат. Он используется для соединения частей каркаса. Но сначала надо установить опорные столбы, так как они требуют бетонирования, а время твердения бетона займет не менее 10 дней. Если столбы будут кирпичными, размер фундамента надо сделать 35х35 см. Если запланировано использовать металлические столбы без дополнительной облицовки, достаточно вырыть ямы диаметром 25 см.

Таким образом, работу начинают с выкапывания 2-х ям, если распашные ворота своими руками устраиваются без калитки. Если ее монтаж запланирован, третью яму выкапывают на расстоянии примерно 1м. Калитка, как правило, располагается рядом с воротами, особенно это актуально для дачи с маленькой площадью участка.

Глубина ямы зависит от уровня промерзания грунта, но она не должна быть меньше 1,2 м. На дно насыпают песок и мелкий гравий. Высота подушки составляет 30 см. Затем устанавливают металлические опоры, которые являются несущими для всей конструкции. Важно, чтобы столбы были установлены вертикально, иначе распашные ворота будут цеплять землю, и не откроются. Для контроля во время заливки бетона пользуются строительным уровнем.

Можно использовать прием, который обеспечит устойчивость столбов во время бетонирования. К нижней части приваривают горизонтально 2 отрезка из уголка или профиля, их длина должна быть такой, чтобы они врезались в землю во время опускания столба. Далее яму армируют прутьями 12 мм и заливают раствором. Для надежности лучше подождать 2 недели, пока бетон полностью затвердеет.

Каркас и обшивка

Стандартно размер несущей конструкции составляет 2х4 м. Соответственно каркас состоит из 2-х частей 2х2 м. Их установка осуществляется к столбам при помощи воротных петель. Если распашные ворота будут иметь бетонные или кирпичные опоры, к ним предварительно прикрепляют металлическую пластину. Для каркаса берут профильную трубу 40х40 мм, 40х20 мм или 20х20 мм толщиной стенки 2 мм.

Расположение ребер жесткости зависит от материала обшивки. Если ворота будут деревянные, достаточно приварить 2 горизонтальных ребра жесткости. Для профнастила делают 1 горизонтальное ребро посередине и 2 диагональных, отходящих от него в разные стороны. Также можно приварить 1 диагональное ребро жесткости через весь каркас створки.

Можно придумать собственные варианты обшивки и украсить ими распашные ворота. Из металлических прутьев делают разнообразные кованые узоры, которые прикрепляют к деревянной или любой другой обшивке. Также створки могут состоять лишь из художественной ковки, тогда сквозь ворота будет виден участок. Самостоятельно можно применить метод холодной ковки, для которой понадобится специальный станок. Также для обшивки можно применить металлические сэндвич-панели, поликарбонат на фоне решетки из прутьев, листовое железо, нарезанное полосами и скомбинированное с любым другим материалом.

Комплектующие детали

Кроме петель и замка монтаж распашных ворот предусматривает изготовление задвижки и стопора. Их можно приобрести в магазине. Современные задвижки изготавливают разнообразных сечений: круглые, квадратные. Также распашные ворота оснащают задвижками с автоблокировкой, верхней и нижней фиксацией.

Автоматическое управление максимально упрощает пользование воротами. Для этого необходимо установить электропривод, который будет управлять рычагом, закрывающим створки. Наиболее простой и недорогой электропривод - с рычажковым механизмом. Его установка выполняется легко, ее можно сделать самостоятельно.

Текст видео

Опубликовано: 18 июн. 2014 г.

Ворота DoorHan можно изготовить с облицовкой под дерево. Ворота класс Премиум.

В данном видео демонстрируется сэндвич панель от полотна ворот класса премиум в разрезе.

Сэндвич панель используется стандартная шириной 4см с наполнением пенополиуретан.

Дополнительно крепится на внешнюю сторону панели крепится съемно-наборная облицовка, которая придает воротам дорогой эстетичный внешний вид.

Сэндвич-панели со специальными накладками имеют защитные свойства от механических воздействий, а их покрытие устойчиво от прямых солнечных лучей.

Коллекция ворот Премиум собирается только вручную, благодаря чему имеют индивидуальный внешний вид.

Рисунки наборных накладок могут быть в различных вариантах исполнения.

Полотно ворот Премиум изготавливается под секционные ворота. Распашные ворота и Сдвижные воротах DoorHan.

Подробные технические характеристики и варианты исполнения полотна ворот класса Премиум можно посмотреть на нашем сайте (см.выше)

Подписывайтесь на канал, чтобы быть в курсе новинок компании ДорХан

________________________________________ _

Portal design DoorHan can be produced with facing of wood of Premium class.

In this video we demonstrate sandwich panel from the cloth of the gate premium in the section.

Sandwich panel is used, the standard width 4 cm filled with polyurethane foam.

Additionally attached to the outer side panel mounted removable-type-setting facing, which gives the gate is%B

Collection gate Premium is collected manually, so have a personal appearance.

Pictures of typesetting overlays can be in various versions.

The door leaf Premium is made for sectional doors. Swing gates and Sliding gates DoorHan.
