Подвесные ворота своими руками.

Сегодня современная строительная индустрия не стоит на месте: постоянно активно усовершенствуются различные строительные приспособления, конструкции, материалы и инструменты. Поэтому неудивительно, что многие теперь обычным двустворчатым воротам предпочитают подвесные, изготовленные из пластиковых панелей, металла или дерева. Кстати о видах гаражных ворот читайте тут .

Чем же отличаются такие ворота от традиционного, более привычного варианта?

Самое основное преимущество новых изделий – это то, что они не требуют наличия большого пространства для раскрывания. Процесс открывания таких ворот намного более легкий и комфортный. При этом сделать подвесные ворота может каждый.

Правда, прежде чем приступить к работам по созданию подвесных ворот своими руками, нужно будет решить некоторые вопросы, связанные с изготовлением данных изделий и их установкой. Но этого требует любое дело.

Ну, так что, приступим?!

Первое, на что необходимо обратить внимание, – это создание проекта будущих подвесных ворот, то есть нужно определиться с размерами конструкции, материалом ее изготовления и тому подобными нюансами.

Разновидности подвесных ворот.

Створку подвесных ворот можно изготавливать из разных материалов. В настоящее время наиболее часто используются пластиковые наборные полотна (их можно и приобрести, и собрать самостоятельно), которые состоят из отдельных панелей. Панели же, в свою очередь, соединяются по системе пазл-гребень, затем конструкция монтируется в металлическую раму.

Кроме того, помимо сплошных, на рынке стройматериалов сегодня можно встретить и реечные створки – они изготавливаются из сварной стальной конструкции.

Открывание у обоих этих видов ворот может быть ручным и электрическим.

Несущие элементы подвесных ворот.

Система подвесных ворот состоит из различных элементов, включая и те, которые можно изготовить самостоятельно. Как основную среди таких деталей можно выделить профилированную стальную направляющую, которая устанавливается с наружной или внутренней стороны на стену помещения. По этой направляющей перемещаются ролики, которые объединены попарно. Число пар роликов, которые используются в конструкции, зависит напрямую от длины створки, а также от ширины проема, перекрываемого этой самой створкой. Ролики изготовляются в виде подшипников, внутри которых располагаются шарики – эти элементы используются для значительного снижения нагрузки во время открывания и закрывания створки.

Собираем подвесные ворота своими руками.

Подвесные ворота собираются собственноручно с подготовленных заранее элементов или же приобретаются вместе, в собранном виде (готовая заводская модель). В последнем случае вам просто-напросто остается осуществить их монтаж.

Как бы то ни было, любой из процессов, связанных с подвесными воротами, включает в себя множество важных нюансов. Особое внимание здесь следует уделить параметрам конструкции подвесных ворот.

Подвесная профильная планка должна иметь такие размеры, чтобы ее длина была в два раза больше длины перекрываемого проема. Створка должна откатываться вдоль стены на полную длину. Ну а около стены, снаружи и изнутри, само собой, должно быть достаточно пространства для перемещения этой створки. В комплекте для самостоятельно установки подвесных ворот обычно встречаются направляющая стандартной длины – 6 метров. Поэтому если вам необходимо будет перекрывать проем шириной более 3 метров - к имеющейся направляющей нужно будет присоединить еще кусок металла необходимой длины - с помощью сварного шва.

Очень важными элементами подвесных ворот являются ограничители и заглушки, они устанавливаются на направляющую или на краю проема, расположенном противоположно от створки. И об этих элементах лучше не забывать, ведь их главная задача – ограничить свободное перемещение створки, а также не допустить соскакивания последней с профильной планки.

Подвесные ворота своими руками видео

Подвесные ворота своими руками

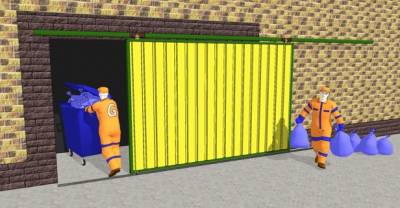

Подвесные откатные ворота применяются как правило для промышленных зданий: складов, ангаров, гаражей, доков и пр.

Принцип работы откатных подвесных ворот аналогичен обычным откатным воротам с тем отличием, что направляющая закреплена над проёмом.

Вопреки мифам откатные подвесные ворота (разумных размеров) прекрасно себе делаются на базе обычной консольной фурнитуры. - просто все переворачивается с ног на голову плюс подключение извилин головного мозга, естественно, крайне желательно. Некоторые наши читатели могут возразить, дескать, существует специально заточенная фурнитура для подвесных ворот, однако она или недоступна в Украине, либо дорога, либо хлипковата, либо сыра. Собственно мы даже не изобретаем здесь велосипед, а всего лишь открываем глаза общественности на очевидные вещи и экономим наши деньги.

На откатной фурнитуре до 400 кг можно изготавливать подвесные ворота с шириной проёма 2-5 м. и весом полотна до 200 кг (дело в том, что в данном случае фурнитура будет работать только на разгибание полок, в то время как на консольных воротах балка работает то на отрыв каретки, то на вдавливание поэтому и 400 кг )) Кроме того, особенно наблюдательный читатель подсказывает нам: - в данном случае работают лишь крайние пары роликов каретки.

Направляющая крепится сверху над проёмом. В сторону отката ворот необходимо отложить направляющую равную ширине проёма. Направляющую нужно крепить хорошо, как это реализовать нужно смотреть исходя и существующих реалий. Прогибы направляющей совершенно недопустимы. Хорошим способом является приваривание направляющей к полке швеллера, который в свою очередь прикреплен к стене дюбелями, анкерами или сквозными шпильками. Сама себя направляющая, к сожалению, не несет. При ширине проёма более 3м к стандартной 6-ти метровой направляющей доваривается отрезок необходимой длины.

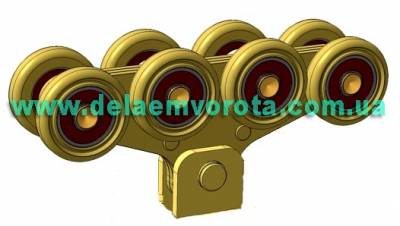

Первым делом срезаем у кареток пятки, и получаем следуещее изделие:

Далее привариваем получившееся соединение ухо-вилка к каркасу вашего полотна. Разнос кареток по ширине определяется по месту. Обратите внимание: полотно должно перекрывать проём по бокам на 200мм в каждую сторону, сверху на

100мм и зазор между полом и полотном

50 мм

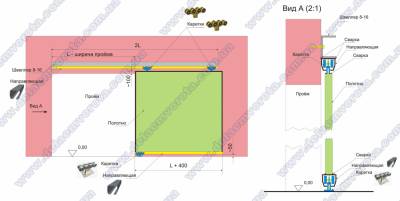

Рассмотрим чертеж подвесных откатных ворот.

Кликните чтобы увеличить:

От боковых качаний створка ворот фиксируется ограничителем. При надобности его можно подрезать и расточить отверстия для большего диапазона регулировки. Ограничение хода кареток достигается навариванием куска арматуры или прутка на щель направляющей. С одной стороны можно в качестве стопора можно установить накатной ролик из комплекта - можно будет легко выкатывать полотно из направляющей, для сервиса и осмотра, например. Торцы направляющей закрываются специальными заглушками.

В случае большой высоты ворот более 3-4м рекомендуется фиксировать низ ворот уже не ограничителем, а такой же неправляющей как и сверху см. схему.

Кликните чтобы увеличить:

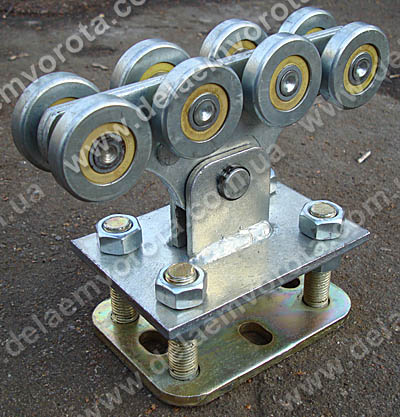

В этом случае по низу полотна приваривается направляющая, в которой ходит каретка установленная сбоку от проёма, желательно на регулировочной опоре, чтобы можео было регулировать ее по высоте.

Вообще-то как крепить низ подвесных ворот вопрос риторический и открытый, возможно кто-то из наших читателей придумает что-то другое.

Подвесные откатные ворота своими руками в Ялте.

Как сделать подвесные ворота своими руками по чертежам

Откатные подвесные ворота своими руками, чертежи которых тоже часто сделаны самостоятельно, устанавливаются в ангарах, гаражах, складах. Классические железные и деревянные самодельные двустворчатые ворота утеряли свою популярность. На смену им пришли новые конструкции, которые отличаются от откатных тем, что в подвесных есть направляющая. Она прикреплена к балке, находящейся в верхней части ворот. Откатные ворота имеют рельс, по которому способны передвигаться.

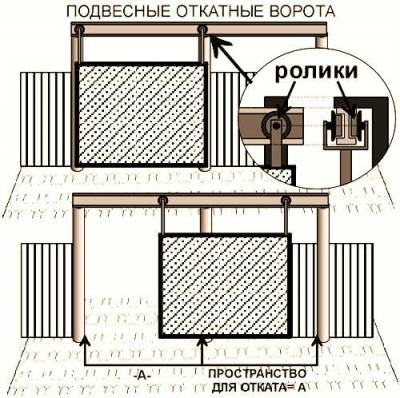

Изображение 1. Конструкция подвесных откатных ворот.

Особенности откатных ворот и инструменты для их установки

К основным особенностям можно отнести:

Изготавливаем ворота своими руками

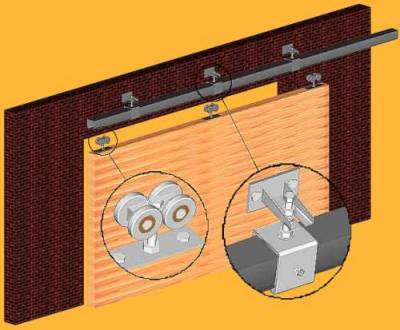

Изображение 2. Схема монтажа роликов откатных ворот.

Изготавливаются ворота шириной не больше 3 м. Именно такой размер принят для обычного легкового автомобиля. При необходимости размер меняется. Трубы укладываются на земле, и тщательно измеряются все расстояния, особенно диагонали. В углах они слегка прихватываются сваркой и снова проверяются. После того как достигнуты все размеры, сварка делается прочно. Швы нужно накладывать таким образом, чтобы вода не попала внутрь рамы. После сварки основного размера полотен вставляются и свариваются внутренние перемычки.

После сварки все стыки обрабатываются болгаркой, конструкция окрашивается грунтовкой по металлу, привариваются внешние листы металла. Если это будет профнастил, то выбирать его надо будет с высотой волны до 20 мм. Листы можно прикреплять к раме саморезами. Замки нужно крепить сразу.

Концы вертикальных опор нужно вкопать в землю и забетонировать на глубину 120 см. При установке нужно обязательно использовать уровень. Можно укрепить полотно на стене над проемом. Направляющую крепят к стене на кронштейны. К раме крепятся роликовые опоры. Полотно подвешивается, ролики заводятся в направляющую, устанавливаются заглушки (изображение № 2). Автоматика и ручки монтируются при их наличии.

В целом процесс установки ворот представляет собой:

1. Изготовление.
2. Выбор способа установки.
3. Ручная установка.
4. Монорельс.
5. Изготовление полотна.
6. Установка привода.

Полотна могут быть изготовлены из металлических конструкций с помощью сварки. В этом случае нужен сварочный аппарат. Они могут собираться из пластика, тогда аппарат не пригодится.

Способ установки зависит от того, выбран ли ручной или автоматический способ управления воротами. Ручной способ проще и намного дешевле. Для него нужно приобрести специальную направляющую из нержавейки, которая будет выполнять роль монорельса. К ней нужно купить ограничители и металлические ролики. Монорельс выставляют с применением уровня и приваривают к закладным деталям. Ролики вставляются внутрь, торцы закрываются заглушками. Ворота такого типа могут устанавливаться при въезде на дачный участок.

Самоделки, сделанные с использованием собственной схемы, да еще и работающие как надо - это повод для гордости хозяина.

Главное здесь, не забыть о том пути, который будут проходить ворота во время их закрывания и открывания. Дорога для них должна быть всегда свободна. Подвесные ворота, чертежи к которым разработаны самостоятельно, это не очень сложное дело. Пробуйте, делайте - все получится.

Как сделать откатные подвесные ворота своими руками?

Оглавление: [скрыть ]

Существует несколько разновидностей откатных конструкций для дома. Подвесные откатные ворота, в отличие от распашных, очень удобны в обращении.

При открытии распашных конструкций приходится выполнять несколько действий: открыть правую половину, закрепить ее, открыть левую половину, закрепить ее. После выезда или въезда машины необходимо выполнить все пункты в обратном порядке. Итого получается восемь действий. В снежное время года придется потрудиться прежде, чем их открыть (убрать снег, к примеру). А при использовании откатных ворот нужно всего два пункта: открыть и закрыть их. Подвесные откатные ворота, в отличие от откатных, ролики которых крепятся на специально залитый фундамент, имеют более простую систему. Сделать подвесные ворота своими руками совсем не сложно. А в результате - откатные ворота, экономия денежных средств и гордость за себя.

Необходимые материалы

Подвесные двери в складское помещение

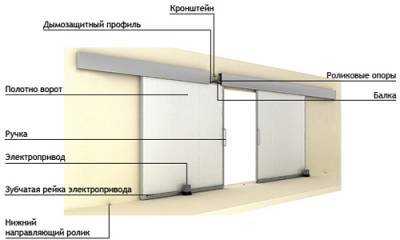

Подвесные откатные ворота используют для закрытия въезда в гаражах, ангарах, складских площадях. Как внутри помещения, так и на открытом воздухе. Они бывают закрытые, обшитые профлистом, деревянными или пластиковыми панелями, и отрытые, сваренные из металлопроката, иногда с использованием кованных элементов. Все зависит от предпочтений хозяев. Но в одном они одинаковы: в наличии сварной рамы и комплекта для подвесных ворот. Прежде чем приступить к изготовлению, необходимо определиться с нужными размерами конструкции.

Важным является размер проема, так как будущая конструкция должна полностью закрывать его. Оцинкованная направляющая, входящая в комплект для подвесных ворот, должна быть размером в два проема для того, чтобы не только хорошо закрывать его, но и полностью открывать. Например, если размер проема составляет 3 м, то направляющая должна быть 6 м. В минимальном комплекте помимо шестиметровой направляющей еще находятся ролики (четырехколесные тележки с подшипниками). Если ваши размеры превышают размер стандартной направляющей, то следует ее удлинить за счет приваривания необходимого куска от еще одной направляющей.

Перед расчетами будущей конструкции следует определиться, у какой фирмы-изготовителя покупать комплект, так как способы крепления тележек и направляющей могут разниться. А эти знания уберегут вас от ненужных переделок.
