Как сделать подъемные ворота в гараже своими руками

Оглавление

Три типа подъемных ворот

Когда мы говорим про подъемные ворота для своего гаража, каждый представляет для себя что-то особенное. Всего же подъемных механизмов, получивших максимальное распространение, всего три.

Подъемно-поворотные ворота можно сделать самостоятельно в том же гараже, имея под рукой только сварочный аппарат и минимальный набор инструментов для работы с металлом. Этот вариант оптимален для механических подъемных ворот.

Подъемные секционные ворота представляют из себя гибрид рольставен и цельнометаллических подъемно-поворотных ворот. Их главное отличие – простота конструкции и высокая мобильность. Они издают меньше шума и быстрее поднимаются и опускаются, легко оснащаются электроприводом для ворот.

Роллетные ворота для гаражей появились относительно недавно и в настоящее время представлены воротами с цепным механическим или электрическим приводом. Суть их заключается в намотке роллет из гибких планок на специальный вал с пружиной. В результате, такие ворота занимает минимум места.

Как самостоятельно сделать подъемные ворота в гараж?

Хорошо оборудованный гараж – залог долговечного хранения автомобиля. Однако не все автолюбители знают, что определяющую роль в этом играют гаражные ворота, которые должны быть не только удобными, но и практичными.

С этой точки зрения среди всех разновидностей конструкций выгодно выделяются подъемные гаражные ворота.

Подъемные ворота в гараж

Такое изделие представляет собой цельную воротную створку, которая открывается благодаря подъемному механизму, задвигаясь под потолок. Его лавным преимуществом является экономия места и легкость в процессе эксплуатации. Подъемные ворота действительно удобны.

Теперь вы можете забыть о долгом и трудоемком отворении замков и створок распашных ворот. Благодаря подъемному механизму легким движением одной руки вы сможете открыть гаражные ворота за считанные секунды.

Еще одним немаловажным преимуществом такого изделия является его надежность. В отличие от секционных конструкций, цельное воротное полотно обладает большей герметичностью и теплоизоляцией, а если по контуру проема гараж обустроен хорошими уплотнителями, такие ворота станут просто незаменимыми.

Вдобавок ко всем этим плюсам конструкция ворот настолько проста, что ее сможет изготовить своими руками и установить в гараж человек, не обладающий глубокими познаниями в строительном деле.

Отличительные черты конструкции

Подъемные ворота в гараж отличаются тем, что для их работы устанавливаются усиленные подъемные приводы, которые могут быть нескольких видов. На сегодня выделяют такие типы механизмов:

Оно способно открывать сплошную створку благодаря встроенным роликам, пружинам и рычагам. Этот тип оборудования является наиболее распространенным и подавляющее большинство автовладельцев оборудуют свои гаражи воротами именно на его основе. Принцип действия предельно прост.

По краям проема устанавливаются угловые направляющие, которые укрепляются под потолком. Воротное полотно приводится в движение благодаря пружинам и рычагам на нижней его части по бокам.

Открывая такие подъемные гаражные ворота, створка плавно передвигается на роликах, которые закреплены в ее верхних углах.

Подъемные ворота в гараж

Устанавливая такую систему своими руками, следует уделить особое внимание точности регулировки направляющих по горизонтали и вертикали. Также учитывайте, что пространство от проема до потолка должно составлять не менее 30 см, а до стен – около 45 см.

Автоматический привод в этом случае устанавливается на потолке и отворяет полотно с помощью троса, одна сторона которого крепится к створке, а другая к самому приводу. Этот трос располагается в металлическом профиле, который также крепится в подвесном состоянии на кронштейнах к потолку.

Принцип функционирования заключается в том, что гаражные ворота отворяются специальными весовыми брусками, которые по массе чуть больше веса самой створки.

Так, к нижней части воротного полотна крепится один край лебедки, которая пропускается через механический блок на потолке и ко второму ее концу прикрепляется противовес.

При открытии ворот противовес опускается, а при закрытии поднимается. Для большей наглядности принцип работы системы приведен на схеме ниже.

Схема привода подъемных ворот

Здесь все просто: два мощных привода крепятся с двух крайних боков внутренней стороны воротного полотна, а гидравлические трубки, которыми они оснащены, монтируются во внутренней части проема. Важным фактором для этого устройства является правильный уход. Нужно постоянно следить за плавностью работы приводов.

Если обнаружатся малейшие затруднения, следует смазать гидравлические трубки специальным маслом. Гаражи с таким механизмом надежно защищены, поскольку в приводах применяются технологии, которые практически исключают возможность взлома.

Подъемные ворота оформленные под дерево

Определившись с подходящими для вас подъемными механизмами, стоит подумать о том из какого материала можно изготовить ворота в гараж. Лучше, конечно же, остановить выбор на изделии из металла.

Металлические ворота прослужат дольше, в отличие от изделий из дерева, которые меньше защищены от факторов внешней среды и подвержены риску появления грибка.

Однако в этом случае следует понимать, что вес металлических ворот должен быть соизмерим с мощностью подъемной системы. Идеальным вариантом в этом плане являются гаражные подъемные конструкции из профнастила.

Мастерим врата самостоятельно

Раздумывая о том, какие ворота лучше поставить в свой гараж, вы можете пойти по одному из двух путей. Можно соорудить подъемные ворота полностью своими руками или приобрести готовый комплект и самостоятельно установить его в гараж. Если вы выбрали первый вариант, вам нужно будет учесть некоторые важные моменты.

Для начала вам нужно будет тщательно провести необходимые замеры, определиться с параметрами конструкции и составить чертеж. Лучше всего своими руками изготовить ворота с шарнирно-рычажным механизмом, схема которого представлена ниже.

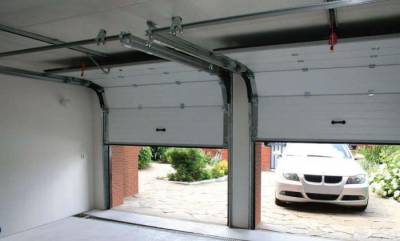

Элементы секционных ворот

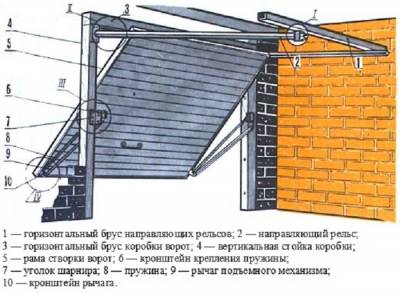

Делая чертеж, вы можете воспользоваться уже готовыми рисунками, наиболее понятный и полный изображен ниже.

Схема установки ворот

Исходя из этого чертежа, вам останется лишь подставить цифры своих замеров и приступать к работе. Для строительства вам понадобятся такие материалы и инструменты:

Подготовив все эти элементы, начните работу с изготовления каркаса для створки. Для этого возьмите профили нужной длины и расположите их на ровной поверхности так, чтобы получился квадрат или прямоугольник, соответствующий величине проема. Затем сварите углы.

Хорошо проварить уголки

Теперь возьмите металлические листы и приложите их к готовому каркасу по всему периметру, приварите все места соприкосновений.

Когда створка готова, вам нужно будет сделать направляющие. Возьмите металлические профили нужной величины и соедините их уголком, приварив места стыков. У вас выйдут две угловые направляющие, которые нужно закрепить в проеме с помощью дюбелей или сварки в случае, если установлена металлическая рама. Верхние концы направляющих нужно будет соединить между собой, приварив горизонтальную балку.

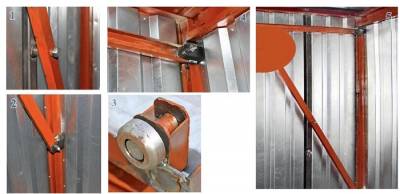

Теперь приварите кронштейны с роликами к верхним уголкам готовой створки. Вставьте ролики в направляющие.

С двух краев полотна прикрепите пружинно-рычажные механизмы.

Установите рычажный кронштейн посередине верхней части створки.

В заключение установите привод и центральный профиль на потолок и проведите через него трос, один край которого закрепите к самому приводу, а вторую сторону к рычажному кронштейну.

Теперь ваши подъемные ворота в гараж полностью готовы. Осталось проверить работоспособность всей системы.

Как видите, соорудить своими руками такие гаражные ворота не так сложно. Главное, проводите точные замеры и будьте внимательны при монтаже направляющих. Учитывая эти нюансы, вы оборудуете свой гараж надежным изделием, которое прослужит долгое время.

Как самостоятельно сделать подъемные ворота?

Для того чтобы сделать гаражные ворота, существует много вариантов и одним из них являются подъемные конструкции. Если раньше основным вариантом были распашные ворота, то сейчас им на смену приходят более современные и удобные варианты.

Для открытия распашных ворот, возле гаража должно быть достаточно много свободного пространства, а это условие не всегда можно выполнить. Чтобы решить указанную проблему, можно сделать подъемные ворота своими руками. Они могут быть выполнены как в виде цельной, так и секционной конструкции, материалом может служить металл или пластик.

Подъемные гаражные ворота при открытии уходят вверх и не занимают свободное пространство ни в гараже, ни за его пределами.

Еще одним преимуществом, что побуждает установить такую конструкцию у себя в гараже, является то, что их достаточно сложно взломать, этот процесс происходит очень долго и шумно, поэтому они обеспечивают большую безопасность, а сделать их можно своими руками.

Содержание:

Какие типы существуют и их принцип работы?

Подъемные гаражные ворота делятся на несколько видов, но любой из них вы сможете собрать и установить своими руками. Для этого, вам необходимо иметь набор инструментов и элементарные навыки выполнения строительных работ.

Виды подъемных ворот:

Чтобы установить гаражные подъемные ворота, для них сначала необходимо сделать каркас, он может быть металлическим или деревянным. Каркас устанавливают в дверную коробку.

Чаще всего устанавливают одновременно и потолочные и вертикальные направляющие, по которым движутся элементы подъемного механизма, но есть разные чертежи таких конструкций и могут быть исключения из правил.

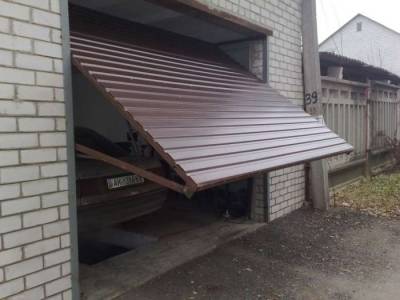

Схема работы подъемно-поворотной конструкции..

Подъемно-поворотные ворота имеют цельное полотно, оно может быть сделано их дерева или для этого используют сэндвич-панели. Чаще всего выбор делают в сторону последнего варианта, так как деревянная конструкция имеет большой вес и не такая устойчивая к действию природных факторов. Сделать сэндвич-панель можно своими руками или приобрести уже готовую.

Наиболее простым и распространенным вариантом является использование оцинкованного железа, а между листами устанавливают утеплитель. Чтобы сделать подъемные гаражные ворота более привлекательными, сверху их можно отделать пластиком или деревянными панелями.

Если говорить о подъемно-секционных конструкциях, то они состоят из отдельных створок, что между собой соединены при помощи шарниров, их недостатком является то, что они менее устойчивы к вскрытию и сделать своими руками их достаточно сложно.

Если вы хотите сэкономить при покупке такой модели, то вам можно приобрести готовый комплект и установить его своими руками.

Подъемно-поворотные ворота состоят и одной цельной створки, что усложняет их взлом и поэтому они более надежно защищают ваш гараж.

В них нет роликов и направляющих, как в предыдущем варианте, работает такая конструкция за счет шарнирно-рычажного механизма. Это обеспечивает бесшумность при открывании и закрывании, сделать такие ворота своими руками сможет практически любой домашний мастер.

Изготовление и монтаж

Сделать гаражные подъемные ворота вы можете своими руками или приобрести уже готовый комплект, который вам останется только установить. Предлагаем вашему вниманию видео по установке подъёмно-поворотных ворот самостоятельно.

Изготовление

Для того чтобы сделать коробку, можно использовать деревянный брус сечением 120х80 мм для этого понадобится 2 вертикальных и один горизонтальный брус, их размеры подбирают индивидуально, можно взять вертикальные брусья длинно 2,3 м, а горизонтальный длиной 2,75 м.

Между собой они скрепляются при помощи уголков и металлических пластин. Можно сделать и металлическую раму.

Для проведения работ вам понадобятся следующие инструменты:

Стойки готовой коробки необходимо на несколько сантиметров заглубить в стяжку, а к дверному проему они крепятся при помощи металлических штырей или анкеров. Основная неподвижна опора делается из уголка 65мм и толщиной 60мм, длина уголка 1,93 м.

На его полке делают отверстия для того, чтобы крепить продольные стойки к коробке. На другой полке делают два отверстия для крепления кронштейна и одно для механизма подъема.

Для того чтобы сделать опору для пружины, используют швеллер длиной 7 см, для соединения пружины и кронштейна, надо использовать регулировочную пластину. Крайние витки пружины выполняются в виде зацепов.

Внизу к пружине подсоединяют регулятор ее натяжения, на одном его конце должно быть кольцо для соединения с пружиной, а на втором резьба, для выполнения регулировки натяжения.

Шарнирный узел делают из уголка, и он приваривается к раме. Перемещаться такая конструкция будет по рельсам, сделанным из уголков и расположенным на потолке. Уголки сваривают таким образом, чтобы между их вершинами был зазор в 5 см. При помощи пластин, рельсы крепятся к вертикальным стойкам. Другой конец рельсы крепится к потолочному бруску.

Установка

Перед установкой конструкции, надо закончить все работы по отделке гаража, пол бетонируют уже после монтажа ворот. Сначала собирают раму, при ее монтаже необходимо строго соблюдать горизонтальность и вертикальность, для чего необходимо все контролировать при помощи строительного уровня.

Совет: для упрощения открывания и закрывания ворот, при креплении верхнего кронштейна, его надо немного вынести вперед.

После закрепления рамы, зазоры необходимо заполнить монтажной пеной.

При сборке полотна, можно использовать деревянные шиты, которые затем обшивают металлическими листами. Готовое полотно вставляют в полозья. После этого, необходимо провести регулировку пружин и добиться того, чтобы при подъеме ворот, надо было прикладывать небольшое усилие.

Если вы решили автоматизировать гаражные подъемные ворота, то теперь можно установить электропривод, системы против взлома и другие элементы.

Советы мастеров

При сборке конструкции, необходимо соблюдать условие, чтобы направляющие, были расположены горизонтально, иначе полотно может застревать. Для корректировки горизонтальности, необходимо использовать только металлические пластины.

Для того чтобы обеспечить минимальное трение, лучше всего устанавливать шарнирные механизмы открывания ворот.

Для того чтобы конструкция легко открывалась и закрывалась, необходимо отрегулировать натяжение пружины, делается это при помощи накручивания гайки, иногда приходится менять место крепления пружины.

Необходимо позаботиться о безопасности, особенно если вы используете противовесы. Для этого надо установить страховочные стопоры, они регулируются ручкой, при этом полотно фиксируется специальными выдвижными упорами. Для того чтобы не допустить резкого движения ворот вниз, можно использовать храповые муфты.

Можно подъемные гаражные ворота полностью сделать своими руками, но в этом случае, необходимо иметь определенные навыки и правильно выполнить все расчеты.

Более простым и доступным вариантом является покупка готового подъемного механизма, в таком случае вам останется только сделать дверное полотно необходимого размера и установить ворота.
