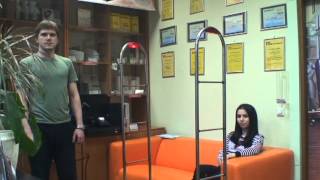

Радиочастотная противокражная система Norma NRS-200

Противокражная система Norma NRS-200 производства Lucatron (Германия) создана специально для защиты стандартных проходов шириной от 0,9 до 1,5 метра при минимальных затратах на оборудование.

Система Norma NRS-200 позволяет защищать различные магазины -- от небольших бутиков до кассовых проходов в супермаркетах и гипермаркетах.

Благодаря минимальной цене и безупречной работе, система Norma NRS-200 сможет удовлетворить наиболее широкий круг потребителей.

Несмотря на невысокую стоимость, система Norma NRS-200, как и все системы производства Lucatron, обеспечивает надежную и бесперебойную работу, благодаря отсутствию мертвых зон, и ложных срабатываний.

Электроника:

Благодаря непрерывной адаптации системы к внешней электромагнитной обстановке происходит постоянная автоматическая регулировка чувствительности системы относительно возникающих помеховых сигналов, создаваемых любыми другими электронными устройствами. Данная функция позволяет предотвратить ложные срабатывания.

Функция «Beat Note» позволяет отстраиваться от помех, создаваемых другими противокражными системами и, тем самым, сохранить высокую чувствительность систем Lucatron

Функция «Click Filter» позволяет распознать отклик защитной бирки или этикетки от импульсных помех и, тем самым, предотвратить ложные срабатывания

За счет использования двухконтурной намотки антенн в системах Lucatron отсутствуют мертвые зоны, что позволяет защищать максимально широкие проходы.

Внешний вид:

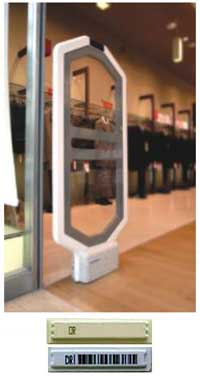

Антенные рамки противокражных систем изготовлены в классическом стиле. Конструкция систем, изготовленных из стальных хромированных труб не закрывает обзор в области установки и не занимает много места, что особо актуально при установке в небольших проходах и защите кассовых проходов.

Технические характеристики:

Габаритные размеры: высота-1500мм ширина-305мм толщина 48мм.

Защищаемые проходы: Этикетка 40х40мм -- до 1,2м + по 0,4м.

Бирка Micro -- до 1,5м + по 0,5м.

Полезный обзор? Отблагодари, написам СПАСИБО в комментарии!

Шоплифтинг

Глушение противокражных систем EAS shoplifting

Акустомагнитные системы среди всех противокражных систем, являются наиболее вредоносно действующими на здоровье человека. Ультразвуковые частоты, которые излучают их антенны – соизмеримы по частотам с некоторыми биологически активными частотами. Пиковая же мощность излучения может измеряться киловаттами.

Изначально акустомагнитная технология была разработана фирмой Sensormatic. Позже, увидев успех данной технологии, концерн TYCO приобрёл данную фирму. Сейчас это подразделение (и торговая марка) компании ADT (American Dynamics Technology). Противокражные системы Sensormatic, по утверждениям многих специалистов, являются наиболее надёжными среди всех типов противокражных систем. Отчасти, подобные утверждения базируются на политике серьёзных «откатов» данным «специалистам», отчасти, – системы действительно имеют большую вероятность определения противокражной метки. Но это обусловлено исключительно высокими мощностями импульсов, подаваемых в антенны.

Эксклюзивным правом на производство акустомагнитных противокражных меток имеет ADT/TYCO. На сами активные устройства (антенны, блоки электроники) действие авторских прав уже не распространяется (закончился срок действия патентов). Поэтому появился ещё один производитель – WG. Собственно, для глушения противокражных систем Sensormatic и WG предназначено рассматриваемое устройство постановки помех. И первая, и вторая система использует акустомагнитные метки Sensormatic (авторские права позволяют только ADT/TYCO их производить).

На фото ниже показан внешний вид метки, наклеенной на товар.

Если её оторвать и рассмотреть с обратной стороны, за полупрозрачной пластмассой можно увидеть металлическую полоску.

Если разрезать сие чудо враждебной буржуазной техники, то можно извлечь 3 металлические полоски: две из аморфного металла (они более блестящие) и одну из простой ферромагнитной ленты.

Как это работает?

Противокражные ворота имеют излучающее-принимающую антенну, работающую на частоте 58КГц+/- 200Гц. Во время работы в антенну «шарашатся» импульсы 40В*15А длительностью 1,5-1,7 миллисекунды (заполненные 58КГц). Период повторения – 650-750 миллисекунд. Создаётся огромная напряжённость поля, которая заставляет аморфный металл резонировать на частоте облучения – магнитострикционный эффект (как приятно это знать владельцам кардиостимуляторов ). Собственно, эти 650-750 миллисекунд антенна работает на приём. Мощность инициированного переизлучения метки экспоненциально убывает со временем по довольно сложному закону. Обработка сигнала идёт с помощью DSP. Стоит в зависимости от модели или TI, или Motorola, бывают на подсосе чипы Xilinx. Сымитировать сигнал ответа довольно сложно. Но наличие даже мало-мальски подобных сигналов сильно ухудшает работу системы. Из практики известно, что если даже за 50-200 метров от магазина/бутика, в котором стоит акустомагнитная система, находится другой с подобной системой, то они создают взаимные трудноустранимые помехи. ADT/TYCO растопыривает пальцы, что мол у них самое крутое программное обеспечение для синхронизации систем, устранения помех и т.д. Все это неправда господа На территорию СНГ нормального и качественного не идёт. Идёт отстойное оборудование, с помощью которого ставят эксперименты по изучению влияния на здоровье человека.

Как с этой хренью бороться? Я в двух словах описывал как это делается и выкладывал программу для PIC16F88. А теперь, собственно схема

Кварцевый резонатор устройства должен быть 20 МГц

Схема подавителя противокражной системы EAS примитивна и проста до безобразия.

Многострадальное изделие фирмы Microchip генерирует импульсы на выводе 7, длительность и период повторения которых регулируются нажатием соответствующих кнопок SB2-4, SB6. Нажатие на кнопку (приём команды) индицируется кратковременными вспышками соответствующих светодиодов. Значения установок сохраняются в памяти процессора даже при выключении питания. При достижении максимального/минимального значения каждого из параметров – это индицируется более длительным свечением каждого из светодиодов. Таким образом, имеется возможность регулировки в широких пределах параметров импульсов, используемых для влияния на приёмные цепи противокражных систем.

Нажатие на кнопку SB5 инициирует включение режима генерации импульсов случайной длительности и со случайным периодом следования в заданных пределах. Также имеется возможность постоянной генерации 58 КГц. Для этого необходимо полностью отключить питание устройства. Далее, нажимают и удерживат кнопку SB5. При нажатой кнопке SB5 включают питание устройства, после чего кнопку отпускают. На выводе 7 имеем около 58КГц.

Импульсы с вывода 7 поступают на ключ, выполненный на транзисторе типа IRLML2803, другом аналогичном полевом или даже ВС817. Между затвором и истоком целесообразно включить резистор 10к-100к для предотвращения «залипания затвора».

В цепь стока включена катушка, играющая роль антенны. Она образует с конденсаторами С7, С8 резонансный контур на частоту 58 КГц. В небольших пределах подстройку контура можно осуществлять конденсатором С*1.

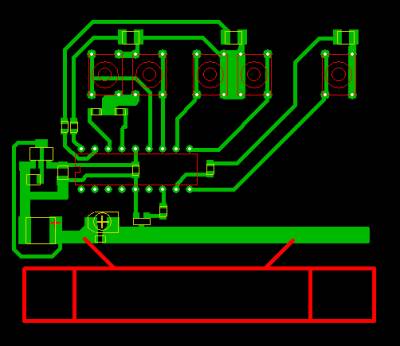

Вариант исполнения устройства с данной печатной платой показан на фото

Антенна отрезана. Видны два обрывка проводов, которые к ней шли. Об антенне: излучатель использовалась катушка, намотанная на куске от палки термоклея (толстой, диаметром ок. 10 мм). Думаю их все знают. Длина намотки ок. 20 мм. Провод - ПЭЛШО 0,2. Количество витков - ок. 300. Намотка - многослойная

Скачать прошивку

Это сообщение отредактировал werewolf - Jul 22 2008, 08:39 AM
