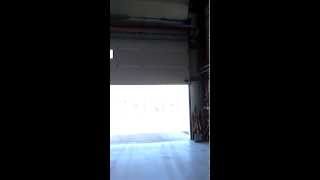

Ворота Hormann SPU-40 Крым

Просмотров: 188

Ворота для производственных помещений должны быть не только очень прочными, но и иметь хорошую теплоизолящию. Ворота SPU 40 - это проверенные временем секционные ворота Hrmann из стальных ламелей, которые идеально отвечают данны требованиям. Благодаря соединению стали и твёрдого полиуретана конструкция полотна является очень прочной и одновременно обеспечивает хорошую теплоизоляцию.

Полое пространство двустенного полотна ворот равномерно заполняется пеноматериалом. При этом полиуретановая пена, не содержащая фреонов, соединяется со стальной частью профиля. Данный изоляционный наполнитель толщиной 42мм обеспечивает необходимые жесткость и теплоизоляцию ворот. Серийно поверхность ворот SPU 40 имеет оттиск "Stucco", по дополнительному заказу ворота также поставляются в элегантном исполнении Micrograin. В зависимости от общей высоты ворот секции поставляются в комбинациях 625/750мм и 375/500мм. Остекление, поставляемое также по дополнительному заказу, позволяет обеспечить проникновение в помещение дневного света. Более надёжный и практичный проход персонала возможет с дополнительной калиткой без порога.

Технические характеристики:

Размеры: ширина до 8000мм, высота до 7000мм.

Ветровая нагрузка: класс 3.

Воздухопроницаемость: класс 3 (70 Па).

Воздухонепроницаемость: класс 2 (с калиткой - класс 1).

Звокуизоляция: R=22дБ.

Теплопроводность: в случае ворот площадью 25 м2 без калитки U=1,0Вт/м2К в случае ворот площадью 25 м2 с калиткой U=1,2Вт/м2К.

Подробности можете узнать на сайте http://pkf-avtomatika.ru. по номеру телефона +7 (978) 831-69-49, +7 (978) 071-71-30 \ (0652) 700 700 \ Skype: pkf-automatika или в г. Симферополь ул.Глинки 76

Полезное видео? Отблагодари в комментариях!

SPU 40 промышленные секционные ворота

Промышленные секционные ворота SPU 40 являются наиболее востребованными из всех типов промышленных секционных ворот из-за своей универсальности, высокой теплоизоляции, жесткости конструкции и элегантного дизайна.

Секции ворот Hormann SPU 40 имеют наружную и внутреннюю стальные стенки, пространство между которыми равномерно заполнено вспененным полиуретаном (не содержащим фреона). Толщина секции 42 мм. Могут быть оснащены калиткой без порога и остеклением стойким к царапинам.

Высокое качество применяемых при изготовлении ворот Hormann матералов, а также применение инноваций в производственном цикле при изготовление ворот SPU-40 гарантирует долгие годы безупречной работы и сохранение внешнего вида ворот неизменным. Спектр применения промышленных секционных ворот SPU-40 достаточно широкий. Ворота этой модели применяются как:

• утеплённые подъёмные ворота для логистических комплексов

• утеплённые подъёмные ворота для подземной парковки

• утеплённые подъёмные ворота для автосервиса

• утеплённые подъёные ворота для автомойки

• утеплённые подъёмные ворота для установки на фасадах каркасных зданий (торговые центры, заводские здания, ангары, депо и т.д.)

Секционные ворота поднимаются вертикально вверх. Таким образом экономится полезная площадь снаружи перед проемом ворот. Происходит экономия площади и внутри здания, поскольку полотно секционных промышленных ворот в открытом состоянии находится под потолком параллельно потолку или вертикально по стене.

Отличное качество обработки

Полое пространство двустенного полотна ворот равномерно заполняется пеноматериалом. При этом твердая полиуретановая пена соединяется со стальной частью профиля. Данный изоляционный наполнитель толщиной 42 мм обеспечивает необходимые жесткость и теплоизоляцию ворот. Поверхностьворот – с оттиском «Stucco» или в элегантном исполнении Micrograin. В зависимости от общей высоты ворот, секции поставляются в комбинациях 625/750 мм и 375/500мм. Остекление, поставляемое также по дополнительному заказу, позволяет обеспечить проникновение в помещение дневного света. Надежный и практичный проход персонала возможен с дополнительной калиткой без порога.

Элегантная поверхность Micrograin

Эта поверхность производит приятное впечатление благодаря тонкой линии профиля и гладкости поверхности с тонким распределением гофров в области переходов секций. Таким образом, поверхность Micrograin подчеркивает элегантность современной архитектуры.

Общее положение

Секционные ворота SPU 40 с оттиском Stucco / Micrograin/. Стальные двустенные секции, высотой 625/750 мм или 500/375 мм, со вспененным полиуретаном, строительная глубина 42мм.

Полотно ворот (стальные секции ворот)

Ворота из стальных двустенных секций, заполненных вспененным полиуретаном, не содержащим фреонов, изготовлены из горячеоцинкованной стали, строительная глубина 42 мм.

S-гофр: снаружи и изнутри с оттиском Stucco, равномерное распределение гофров с шагом 125 мм. Высота секций ворот 625 / 750 мм (ширина ворот макс. 6000 мм) или 500 / 375 мм

L-гофр: снаружи – Micrograin, изнутри – с оттиском Stucco. Высота секций ворот 625 / 750 мм (ширина ворот макс. 6000 мм) или 500 / 375 мм (в одних воротах используются секции двух вариантов высоты).

Высота секций ворот 500 мм, верхняя секция ворот специально подогнана.

Запирающее устройство ворот

• С ручным управлением: устройство запирания изнутри с помощью задвижки, поворотного запирающего устройства (при направляющей с низко расположенным торсионно-пружинным валом – по запросу) или напольного запирания включено в цену.

• С приводом: устройство запирания изнутри с помощью задвижки – за надбавку к цене.

Уравновешивание веса

• Ворота без привода с одной торсионной пружиной с испытанным улавливающим устройством

• Ворота без привода с более чем одной торсионной пружиной с испытанным устройством защиты от обрыва пружины на воротах высотой более 5000 мм – дополнительно испытанные улавливающие устройства с обеих сторон

• Защита от защемления пальцев снаружи и изнутри ворот

Уплотнения

Напольное уплотнение из трехкамерного EPDM-профиля с компенсирующей кромкой уплотнителя, боковое уплотнение, уплотнение перемычки, межсекционное уплотнение.

Технические характеристики в соответствии с EN 13241-1

Конструкции секционных ворот Hormann (Херман) SPU 40 с двойной стенкой:

Конструкция секционных ворот Hormann (Херман) SPU 40 без остекления, высота секции: 375, 500, 625, 750 мм

Конструкция секционных ворот Hormann (Херман) SPU 40 с сэндвичными окнами, тип А. Размеры проема в свету 635 х 245 мм высота секции: 500, 625 и 750 мм

Конструкция секционных ворот Hormann (Херман) SPU 40 с алюминиевыми рамами остекления - Высота рам 500, 625 и 750 мм

Конструкция секционных ворот Hormann (Херман) SPU 40 с сэндвичными окнами, тип D. Размер проема в свету: 602 х 132 мм - для секций ворот высотой 500, 625 и 750 мм

Конструкция секционных ворот Hormann (Херман) SPU 40 с сэндвичными окнами, тип Е. Размер проема в свету:

725 х 370 мм - для секций ворот высотой 625, 750 мм

Конструкция секционных ворот Hormann (Херман) SPU 40 с сэндвичными окнами, тип С. Размер проема в свету: диам. 244 мм - для секций ворот высотой 500, 625 и 750 мм (пример с калиткой)

Стальные ворота с двойными стенками и теплоизоляцией 42 мм SPU 40

Правильное решение для отапливаемых производственных помещений.

Промышленные секционные ворота Hormann SPU 40 имеют полотно с двойными стенками и толщиной 42 мм по всей поверхности. Благодаря теплоизоляции из затвердевшего полиуретана, не содержащего фреонов, обеспечивается высокий коэффициент теплоизоляции.

Полотно ворот с отличной долговечной защитой.

Горячеоцинкованный материал и полиэстеровое грунтовочное покрытие с хорошим сцеплением обеспечивают оптимальную защиту от климатических воздействий. А благодаря дополнительному оттиску stuccor полотно ворот гораздо менее чувствительно, чем гладкая поверхность.

Качество во всех слоях.

Эта конструкция полотна ворот гарантирует чрезвычайно высокую стабильность формы и прочность. Прочная теплоизоляция из высококачественного затвердевшего полиуретана распределяется совершенно равномерно внутри полотна ворот благодаря использованию непрерывного технологического процесса с компьютерным управлением (качество соответствует RAL-нормам).

Результат: многослойная конструкция из различных материалов, обеспечивающая большую долговечность и очень высокую теплоизоляцию.

Размеры.

Теплоизоляция (DIN 4108)

Звукоизоляция (DIN 52210, часть 5)
