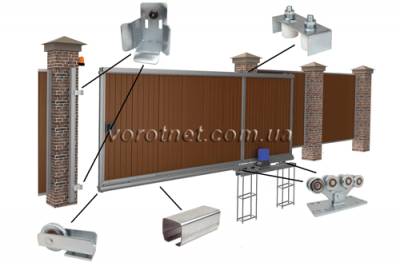

Консольные ворота представляют собой створку, перемещающуюся по расположенной под ней направляющей. Особенностью конструкции является расположение направляющих роликов в стороне от проема.
Створка может иметь форму прямоугольника или прямоугольной трапеции с длиной нижней стороны, равной 1,4 - 1,5 ширины проема. К нижнему ребру створки крепятся:
несущий профиль - прямоугольная труба с продольным прорезом
зубчатая рейка, через которую передается движение от привода к створке
концевые ролики, фиксирующие створку в закрытом и открытом состояниях.
Проем ворот ограничен двумя столбами, на одном из которых расположен уловитель створки в закрытом состоянии, на другом - ролики, удерживающие полотно от боковых смещений. Уловитель створки в открытом состоянии и еще один ролик-ограничитель крепятся на заборе или столбах, установленных возле него. Несущие каретки с роликами и электропривод устанавливаются на фундаменте в стороне от проема.
Монтаж консольных ворот
Установка въездных консольных ворот состоит из нескольких этапов:
приобретение электропривода, зубчатой рейки, комплекта фурнитуры, материалов для столбов, фундаментов, створки
заливка фундамента и установка столбов
изготовление створки
монтаж ворот.
Материалы и оборудование
Для заливки фундамента цемент, песок и щебень для изготовления бетона М200. швеллер №20 дниной 0,5 ширины проема и 8 прутков арматур диаметром 12 - 14 мм длиной 1 м. Столбы можно изготовить из кирпича или квадратных труб минимальным сечением 100х100 мм.
Для изготовления створки понадобятся трубы 60х30 и 40х20 мм и материал для обшивки полотна (профнастил и т. д.). В комплект фурнитуры входят детали, указанные на расположенном выше рисунке. Зубчатая рейка приобретается отдельно. Для автоматизации ворот потребуются электропривод, аппаратура автоматизации и кабельная продукция.
Заливка фундамента

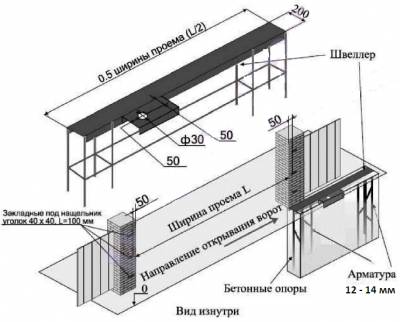

Котлован под фундаменты должен иметь длину, минимум на 20 см превышающую половину ширины проема, ширину - 40 см, глубину, превышающую уровень промерзания грунта. Одновременно копают ямы под фундамент столбов, привода и кабельные каналы для подвода питания к приводу.

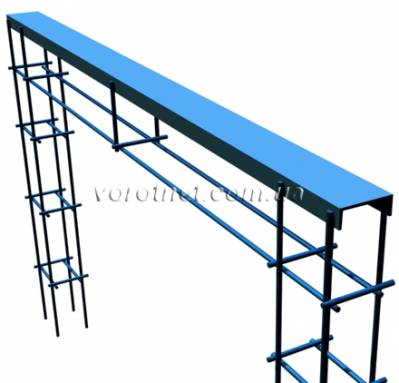

Арматуру приваривают к швеллеру согласно рисунку. Швеллер устанавливают над котлованом:
строго горизонтально
на уровне почвы
вплотную к столбу
параллельно забору.
После этого заливают фундаменты и устанавливают столбы. В кирпичные столбы вмуровывают закладные детали для крепления уловителя и удерживающих роликов. Пока фундамент в течение месяца застывают, изготавливают створку.
Изготовление створки

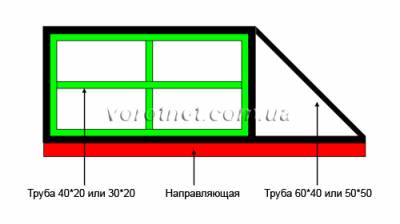

Чертеж рамы створки приведен ниже. К нижнему ее торцу прорезом вниз приваривают несущий профиль (на чертеже показано черным цветом). К внутренней вертикальной поверхности несущего профиля крепят зубчатую рейку.
После застывания бетона к швеллеру на расстоянии 10 - 50 мм от краев сваркой прихватывают несущие роликовые каретки. На них одевают несущий профиль створки, убеждаются, что она расположена горизонтально, параллельно проему и двигается свободно. Намечают места установки уловителей и поддерживающих роликов. Створку снимают, роликовые каретки приваривают к швеллеру. К закладным деталям на столбах крепят конструкции роликов и уловителей.
Створку снова одевают на роликовые каретки, На столбах устанавливают и регулируют поддерживающие ролики. В торцы несущего профиля вставляют и крепят концевые ролики. На столбах крепят и регулируют уловители. Далее устанавливают электропривод и автоматику.
Видео установки консольных ворот
Монтаж консольных ворот существенно облегчается при приобретении готового комплекта. В комплект кроме фурнитуры входят полотно, рама для установки несущих роликов и фурнитуры, столбы и площадка для крепления привода.
На следующем видео представлена последовательность монтажа ворот, в которых консольная балка поднята над поверхностью почвы. Такая конструкция обеспечивает лучшую защиту механизмов от осадков.
Еще одна подробная видео-инструкция представлена ниже.
О ткатные консольные ворота своими руками - справится каждый
Почему этот вид ворот так называются – консольные . Направляющий рельс некоторые специалисты называют консолью. Другие названия подобных ворот – откатные, раздвижные.
Консольные откатные ворота входят сейчас в моду. Они не только надежны и долговечны, но и очень удобны. Вся механика таких откатных систем вынесена за пределы проема, поэтому проезду ничего не мешает, вы не сможете повредить свой автомобиль или механизм ворот.
Но, наверно, каждый человек, который решил установить себе откатные ворота, задавался такими вопросами: можно ли их изготовить самостоятельно? сложно ли это? какие инструменты нужно для этого иметь? где купить фурнитуру и автоматику? как сэкономить?
Даем вам ответ на первый вопрос: самостоятельно изготовить откатные консольные ворота не просто можно, но и нужно. Ведь таким образом вы хорошо сэкономите и притом не рискуете быть обманутыми нанятыми монтажниками. Также можем ответить про сложность данного процесса: нет, это совсем не сложно и под силу практически каждому. Убедиться в этом вы можете, прочитав нашу подробную инструкцию. В ней вы найдете ответы на многие свои вопросы.
Если рассказать о процессе изготовления и монтажа ворот в двух словах, то вам необходимо будет осуществить такие этапы в своей работе:
- произвести замеры: рассчитать какой ширины будет проем, какая должна быть длина полотна, учитывая противовес
- забетонировать опорные столбы
- сделать фундамент, используя швеллер
- из труб сварить каркас, приварить к нему направляющую
- покрасить каркас
- обшить ворота профнастилом, металлическими листами или деревом
- выставить и приварить к швеллеру роликовые каретки
- установить прочую фурнитуру – улавливатели, верхние и конечный ролики
- произвести монтаж автоматики.
Обо всех этих действиях подробнее вы можете прочитать в статье, ссылка на которую находится выше по тексту. Однако сразу нужно дать несколько советов по выбору материалов. Для внешнего каркаса лучше выбирать трубы сечением 60х40 мм или 50х50 мм, для внутреннего – сечением 20х20 мм, 20х30 мм или 20х40 мм.
Что касается зашивки: ворота, зашитые металлом, обычно весят меньше, однако дерево дает большее пространство для экспериментов – вы можете украсить его узором или декоративными элементами. К тому же деревянные ворота часто органично вписываются в общий фасад загородного дома.
Кроме экономии вы еще получаете возможность самостоятельно вдумчиво выбрать компоненты . которые будут использованы в вашей будущей раздвижной системе. Поверьте, спешить в данном вопросе не следует, ведь именно от качества фурнитуры зависит длительная безотказная работа ворот. Выберете некачественный направляющий рельс – и уже с первого дня можете обнаружить, что полотно ходит не плавно, а рывками. Купите низкокачественные ролики – их подшипники могут рассыпаться уже через месяц, и вам потребуется производить ремонт, вновь разбирать всю систему, выявлять поломку и снова тратить деньги.
Поэтому лучше сразу обратиться к надежному поставщику. Поверьте, мы дорожим своей репутацией и не продаем некачественный товар, поэтому вы можете доверять фурнитуре, которая представлена у нас на сайте. К тому же вы всегда можете пообщаться с нашими менеджерами и обсудить с ними все нюансы.
Также у нас на складе всегда есть автоматика для откатных ворот . Вы можете посмотреть ее характеристики, обдумать все, а при желании, связаться с нами и получить консультацию. Автоматику, как и комплектующие, стоит выбирать вдумчиво, учитывая мощность электродвигателя и интенсивность работы.
Желание создать раздвижные ворота своими руками появляется у людей не только благодаря желанию хорошо сэкономить, но и потому, что подобная вещь, созданная своими руками, принесет хозяину гораздо больше удовольствия в будущем, чем вещь, установленная рабочими-подрядчиками, которые рутинно выполняют свою работу, не вкладывая в нее душу.
Консольные откатные ворота
Такие ворота представляют собой самонесущую конструкцию, принцип работы которой заключается в том, что полотно, прикрепленное к балке, по роликовым опорам сдвигается в сторону, освобождая проезд.
Консольные ворота не создают ограничений для движения авто в верхней части (как ворота с верхним подвесом ), а значит подходят для пропускания высоких габаритных машин.
Особенности конструкции откатных ворот (или сдвижных) консольного типа обуславливают ряд требований к месту их монтажа.
Во-первых, в той стороне, в которую сдвигаются ворота в пределах плоскости забора должно быть достаточно места для полотна. Если площадь ограждения участка не позволяет задействовать пространство за проездом, монтаж откатных консольных ворот становится невозможен.
Во-вторых, поскольку полотно ворот сдвигается влево или вправо (или сразу в обе противоположные стороны у двустворчатого полотна) параллельно плоскости земной поверхности, необходимо, чтобы на его пути не возникало неровностей и иных препятствий.
Консольные ворота могут эксплуатироваться в любое время года, включая зиму с низкими температурами, при этом для автоматизированных полотен блок питания поставляется с системой обогрева.
Удобство откатных конструкций в условиях российского климата несомненно: они могут эксплуатироваться даже при снегопадах, что, впрочем, не избавляет хозяина от обязанности периодически очищать балку с роликовой опорой от снега, льда, грязи, песка.
Дизайн консольных полотен поражает многообразием исполнения. Производители предлагают различные виды наполнения: сэндвич-панели, дерево, алюминиевые и роллетные листы, ковку и т.д. Большая цветовая палитра позволит подобрать оптимальный оттенок ворот, который будет гармонично сочетаться с фасадом дома.
Комментарии
Консольные ворота состоят из трёх деталей. Это: рама, которая устанавливается на фундамент, консольная балка и панель ворот. На раму закатывается балка, и на балку навешивается панель ворот.
Для фундамента ворот нужны закладные элементы. Чтобы установить раму рядом с проёмом по размеру фундамента выкапывается яма. В нее закладываются закладные элементы. И всё это заливается бетоном.
Мы имеем готовый проём ворот. Эти консольные ворота никак не крепятся к забору и могут быть установлены раньше, чем появится забор. Это готовый фундамент для установки рамы. Он был залит (одну) неделю назад. Эти квадратные пластины – это залитые бетоном закладные элементы. Выступающие в сторону забора трубы – это маяки. Если натянуть шнур, то концы этих труб покажут положение панели в проёме ворот.
В данном случае фундамент сделали слишком высоким, и ноги рамы надо немного укоротить.
Рама от забора должна находиться на расстоянии 25 см. При установке рамы сначала её нужно крепко прихватить и обварить только потом, когда ворота будут полностью собраны.
Если вдруг будет неточная установка – положение рамы легко поправить. После установки рамы закатываем на нее консольную балку. На конце консольной балки прикручиваем ограничитель хода ворот.
Чтобы аккуратно поставить панель надо что-нибудь положить в проём, чтобы панель оказалась приблизительно на той высоте, где она будет стоять. Ставим панель втроём.
Поднимаем панель на 5-й ролик, задающий вертикальное положение ворот.
Выкатываем балку в проём ворот. Навешиваем панель на шпильки консольной балки. При помощи гаек прикручиваем панель к балке. Зазор между воротами и забором должен быть 2…3 сантиметров.
Уловители этой конструкции, даже при 6-тиметровом проёме ворот обычно не требуются. Они могут пригодиться в очень ветреных местах и то, чтобы удерживать ворота от горизонтальных колебаний при ветре.
Привод для ворот устанавливается на раме. Монтажникам остаётся его только прикрутить.
