Комплектующие для откатных ворот с оцинкованной балкой Welser Profile AG (Германия-Австрия)

Балки производятся трёх различных размеров: 7 метров, 6 метров и 5 метров.

Балка фирмы Welser Profile AG комплектуется набором кареток (пр-во Украина),

конструктивно выполненных в виде платформы с восемью роликами.

Основная несущая часть платформы у кареток выполнена из цельного листа металла толщиной 10мм.

Изготовление комплектующих кареток и платформ производится на станках с лазерной порезкой, что дает ощутимое преимущество по сравнению с другими технологиями (металл первоначально не подвергается деформации и сдвиговым нагрузкам при порубке).

Сварной шов находится снизу пластины. В конструкции роликов использованы высококачественные подшипники закрытого типа. Концевой ролик собран на базе подшипника качения.

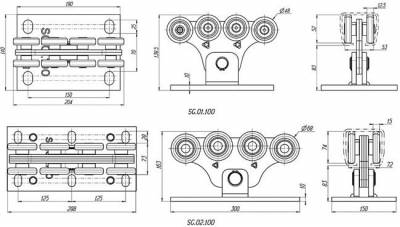

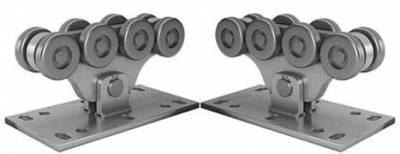

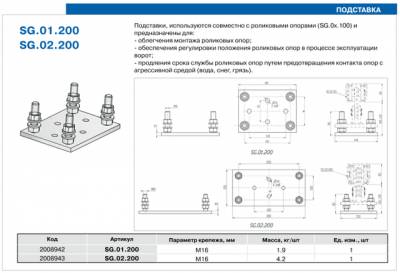

роликовая платформа

Фурнитура для сдвижных откатных консольных ворот Алютех, до 300 кг с оцинкованной шиной

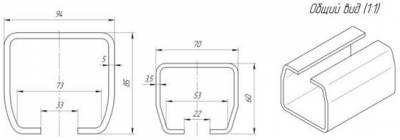

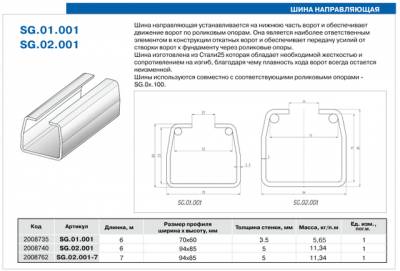

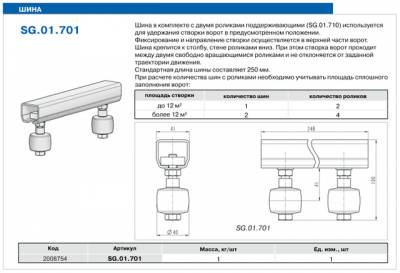

Шина направляющая

Ролик опорный

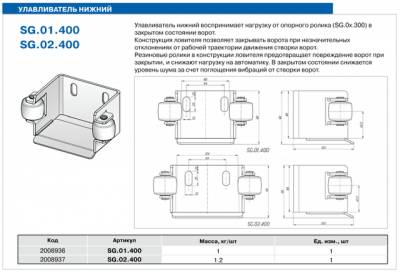

Управитель нижний

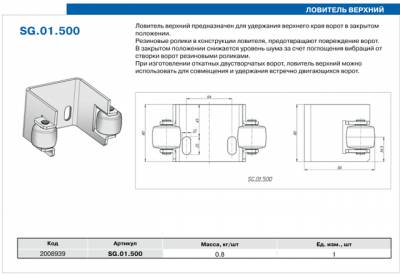

Ловитель верхний

Ролик поддерживающий

Надлежащий монтаж является неотъемлемым условием обеспечения высоких потребительских свойств изделия.

Настоящий документ устанавливает требования к комплексу работ, выполняемых при монтаже и регулировке роликовых опор (далее по тексту ― кареток) откатных самонесущих ворот. Настоящий документ может быть использован в качестве руководящего документа при обучении и работе технического персонала. Она составлена на основании нашего

опыта и знаний. Содержание настоящего документа не может являться основой для юридических претензий. Компания Алютех оставляет за собой право на внесение изменений и дополнений в конструкцию кареток и в настоящий документ.

Одним из главных элементов, влияющих на безотказную работу откатных самонесущих ворот, является правильная установка и регулировка кареток, которые воспринимают значительные комбинированные нагрузки (сила веса сворки ворот, ветровые нагрузки). Следует рассматривать не отдельно взятую каретку, а совместную работу узлов, состав-

ляющих откатные ворота: пары кареток, которые устанавливаются на монтажную раму, направляющей шину с закрепленной на ней створкой ворот, улавливающих устройств, обеспечивающих фиксацию створки ворот в закрытом положении.

Звоните, мы доставим фурнитуру для откатных ворот в Ваш город ― Львов, Херсон, Чернигов, Мариуполь, Днепропетровск, Донецк, Житомир, Запорожье, Черкассы, Луцк, Тернополь, Ивано-Франковск, Киев, Хмельницкий, Кировоград, Луганск, Николаев, Одесса, Полтава, Ровно, Симферополь, Сумы, Харьков, Кременчуг, Винница, Черновцы, Ужгород и другие города Украины.

ЛУЧШЕЕ ПРЕДЛОЖЕНИЕ ДЛЯ ОТКАТНЫХ ВОРОТ СВОИМИ РУКАМИ!

Фурнитура для откатных ворот.

Еще совсем недавно откатные ворота считались настоящей роскошью из-за своей необычайно высокой стоимости. В наши дни ситуация изменилась таким образом, что почти каждый желающий может себе позволить приобрести фурнитуру для откатных ворот и изготовить откатные ворота по своему вкусу. А также при реобходимости автоматизаровать их автоматикой для откатных ворот. О видах автоматики для откатных ворот смотрите здесь .

Что такое фурнитура для откатных ворот? Это механизм, обеспечивающий перемещение и устойчивость сдвижной части конструкции для обеспечения входа-выхода. Фурнитура для ворот - стандартный комплект, включающий в себя следующие компоненты:

- каретки (роликовые тележки)

- поддерживающий ролик

- уловители (верхний и нижний)

- концевой (накатной) ролик

- заглушки

- направляющий рельс.

Заводская фурнитура для откатных ворот имеет четкую комплектацию нужного набора деталей. При монтаже и дальнейшей эксплуатации становится ясно, что каждый элемент комплекта выполняет свою определенную функцию.

Направляющий рельс может иметь разную длину в зависимости от размеров сдвижной части.

Нельзя ограничиться только направляющим рельсом и роликовыми тележками. Да, вы сможете сдвигать створку ворот, но не сможете использовать функционал в полном объеме. Поддерживающие ролики обеспечивают плавное перемещение ворот, исключают колебания створки ворот в направляющей. Наличие уловителей сверху и снизу обусловлено необходимостью фиксации ворот в закрытом положении. Является ошибкой самопроизвольно разукомплектовывать комплектующие для откатных ворот заводской поставки набора фурнитуры. Делать этого не следует. Рекомендуется приобретение всех комплектующих для ворот в едином наборе.

Для общего представления есть смысл прояснить назначение каждого элемента фурнитуры:

Направляющий рельс (или просто - направляющая).

Это гнутый металлический профиль, в котором на роликах катаются ворота. Профиль - это основной элемент сдвижных ворот, через него осуществляется передача усилий от подвижной створки ворот через каретки к фундаменту.

Типоразмеры профиля выпускают двух видов: для малого и большого консольных комплектов.

По заказу известной компании RollGrand направляющая для сдвижных ворот в 2003 году разрабатывалась в российском НИИ СпецСталь. При проектировании и изготовлении за образцы брались лучшие зарубежные аналоги. Жесткость направляющего рельса обеспечена его сложным профилем. Помимо того, что геометрия российского профиля полностью идентична зарубежным аналогам, модуль жесткости и упругости тоже соответствует европейским стандартам. Надо отметить, что при изготовлении профиля используются сорта высокоуглеродистой стали. Она отличается большой прочностью и легко поддается сварке.

Параметры допусков при выполнении прокатки профиля таковы, что исключают возможность заклинивания при перемещении в неблагоприятных условиях эксплуатации. В условиях российской зимы возможно налипание снега, образование наледи после резкого перепада температур, скопление пыли или грязи на консольной части. Технологические допуски обеспечивают надежную работу системы перемещения по консоли, причем смазка поверхности самой консоли при монтаже и в процессе эксплуатации не требуется.

Отечественными и итальянскими производителями при производстве профиля используется сорт стали 08Ю. Некоторые фирмы предпочитают изготавливать гнутый профиль только из стали марки 20. Толщина в зависимости от среднего или малого комплекта колеблется в интервале от 5 до 3, 5 мм.

О верном выборе сорта стали при изготовлении, может свидетельствовать тот факт, что за все время эксплуатации не поступило ни одной претензии на деформацию (разгибание) профиля под весом сдвижной части ворот.

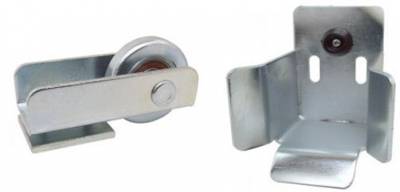

Накатной ролик и уловитель

Когда ворота закрываются накатной ролик накатывает створку ворот в уловитель. Помимо фиксации ворот в закрытом состоянии, происходит их разгрузка, так как накатной ролик крепится к направляющему профилю, а уловитель - к противоположному столбу проема ворот. Уловитель надежно удерживает край ворот в закрытом положении. Это технологично и очень удобно при эксплуатации сдвижной створки ворот любой длины.

Конструкция роликовых тележек и назначение

Основа тележки - цельная плита. Так делают все производители. К ней крепятся усиленные, закрытого типа подшипники, в которых используются сорта низкотемпературных смазок. Это объясняется тем, что подшипник не используется при больших оборотах вращения и не успевает нагреваться до высоких температур.

Роликовая тележка (каретка) имеет 8 роликов. Такое количество роликов позволяет обеспечить саморегулируемость таким образом, что одновременный контакт с направляющей в любой момент движения имеют не менее 6 роликов. Цельная система с роликами крепится к платформе и фиксируется с помощью стопорного кольца.

На платформе просверлены от 4 до 6 отверстий необходимы для крепления роликовых кареток к фундаменту (закладной ворот).

Посредством роликовых кареток нагрузка от веса створки передается на фундамент. Благодаря кареткам ворота плавно и почти бесшумно перемещаются вперед и назад.

Поддерживающие ролики

Есть пару видов подерживающих роли ков, с 2-мя и с 4-мя роликами. Это уже зависит от производителя. Если ваши ворота от 500 кг высше лучше брать тот комплект фурнитуры который предусматривает 4 ролика.

Служит для поддерживания сдвижных ворот в вертикальном положении. Регулируются таким образом, чтобы свободно пропускать движущиеся ворота через себя, соприкасаясь с их поверхностью только в случае отклонения от вертикали. Крепятся ролики поддерживающего типа к любому существующему элементу конструкции (столб, здание и так далее).

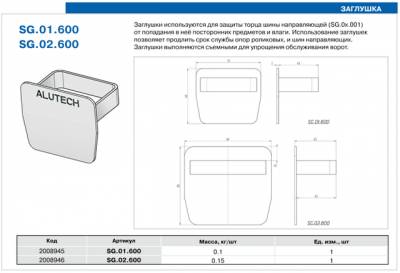

Заглушки торцевых частей направляющей

Предназначены для защиты от попадания через торцы направляющей песка, листьев, снега и пр. Все перечисленное будет препятствовать плавному перемещению роликов по внутренней консоли. Заглушка изготавливается из различных сортов ударопрочного полистирола. Она делается легкосъемной для быстрого и легкого доступа к консоли профиля при обслуживании подвески ворот.

Комплектующие для сдвижных ворот отличаются высоким качеством изготовления, достаточной для многолетней надежной эксплуатации прочностью. Для обеспечения антикоррозийной защиты элементы фурнитуры имеют специальное покрытие. Низкие сезонные температуры, перепады температур в межсезонье не создают проблем при эксплуатации, так как элементы фурнитуры не замерзают, подшипники работают безотказно.

Виды фурнитуры и где используются?

Фурнитура для ворот массой до 400 килограммов . Проемы таких ворот имеют размеры в длину от 3,5 до 4 м. Наиболее часто подобные ворота используются на дачных участках, частных домах, складских помещениях и гаражных кооперативах.

Фурнитура для откатных ворот, вес ворот не более 600 кг . вашему вниманию предлагаем усиленный вариант фурнитуры под этот вес. Речь идет о проемах, длина которых находится в пределах от 4 до 6 метров. Ими снабжаются различные объекты, среди которых частные дома, частные предприятия, стоянки городского автотранспорта, промышленные предприятия.

Фурнитура для сдвижных ворот, вес сдвижной части ворот до 1 тоны . проёмом от 8 - 10 метров. В таком случае необходимо приобрести специальный комплект фурнитуры, предлагаемый нашей компанией. Это мощные и надежные элементы подвижных конструкций ворот, с помощью которых такие габаритные створки легко перемещаются по направляющей. Использование подобных конструкций востребовано на стоянках грузового автотранспорта, выполняющих перевозки не габаритных грузов. Они нужны для складских площадок крупных производств железобетонных конструкции.

Доставка фурнитуры осуществляется в следующие города Украины:

Фурнитура для откатных ворот - Киев, Донецк, Днепропетровск, Одесса, Харьков, Запорожье, Севастополь, Симферополь, Винница, Луганск, Николаев, Херсон, Кировоград, Кременчуг,

Фурнітура для відкатних воріт - Львів, Чернівці. Івано-Франківськ. Ужгород, Хмельницький, Луцьк.

Также осуществляется доставка в населенные пункты Киевской области:

Фурнитура для откатныт ворот - Борисполь, Б. Церковь, Бровары, Счастливое, Вышгород, Бортничи, Софиевская Борщаговка, Петропавловская Борщаговка, Васильков, Глеваха, Боярка, Ирпень, Вишневое, Княжичи, Чабаны, Вита-Почтовая, Хотин, Новоселки, Крюковщина, Круглик, Горенка, Чапаевка, Петровское, Барышевка, Белогородка, Буча, Макаров, Бородянка, Старые и Новые Петровцы, Гостомель, Пуща Водица, Фастов, Козин, Коцюбинское, Чайка, Украинка, Гореничи, Стоянка, Дмитровка, Велика Димерка, Капитановка, Подгорцы, Калиновка, (Броварская), Калиновка (Васильковская), Конча-Заспа, Ворзель, Зазимье, Гатне, Пуховка, Осокорки, Мрия, Обухов, Пролиски,

Подробно об условиях доставки и оплаты смотрите здесь.

ФУРНИТУРА ДЛЯ ОКАТНЫХ КОНСОЛЬНЫХ СДВИЖНЫХ ВОРОТ Донецк

ФУРНИТУРА ДЛЯ ОКАТНЫХ КОНСОЛЬНЫХ СДВИЖНЫХ ВОРОТ Донецк

Комплектующие для откатных ворот фирм: Combi Arialdo, Rolling Center, Алютех, Ролл Гранд.

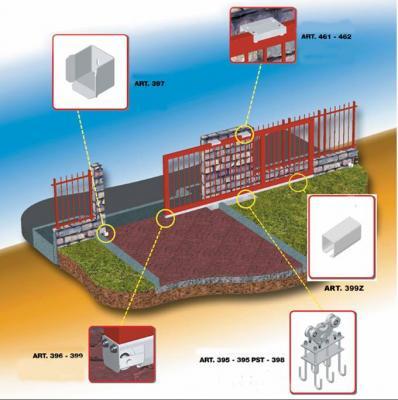

Составные детали комплектов для откатных ворот

Роликовая платформа

Роликовая платформа состоит из основания и качающейся платформы, на которой закреплены ролики. Ролики на подшипниках качения, расположены парно, причем 2 пары средних роликов несколько выше, чем крайние. Это сделано для жесткой фиксации направляющей в платформах при прохождении воротами положения равновесия.

В подшипники роликов заложена ресурсная смазка, поэтому в процессе эксплуатации они не требуют никакого дополнительного обслуживания.

Направляющий профиль

Направляющий профиль приварен к нижней части рамы ворот на протяжении всей ее длины.

Профиль вместе с воротами надевается на предварительно закрепленные на фундаменте роликовые платформы. Направляющий профиль сделан из прочной стали и имеет специальную форму, благодаря чему ворота надежно удерживаются в заданном положении, двигаясь по роликовым платформам плавно и без ударов. Стандартная его длина 6 м, при большей длине рамы профиль стыкуют.

Поддерживающая пластина с роликами

Поддерживающая пластина с роликами удерживает ворота в вертикальной плоскости, не допуская их падения.

Она состоит из основания и четырех (реже двух) роликов, расположенных парно.

Пластина с роликами закрепляется жестко к закладной в верхней части столба.

Полотно ворот движется между роликами пластины, которые имеют регулировку, позволяющую установить ворота строго вертикально.

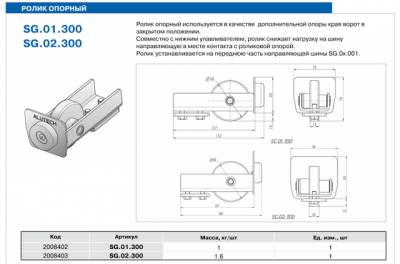

Концевой ролик

Концевой ролик находится в передней части направляющего рельса.

Его назначение — обеспечивать плавный заезд ворот в улавливатель, поскольку ворота при движении слегка покачиваются.

Состоит ролик из основания и колеса. Колесо — на подшипнике качения, не требует обслуживания и смазки.

Улавливатель концевого ролика

Улавливатель концевого ролика устанавливают на специальном держателе рядом с тем столбом, к которому подходят ворота при закрытии.

Улавливатель регулируют по высоте таким образом, чтобы концевой ролик заходил в него, слегка приподнимая ворота.

В закрытом состоянии вес ворот распределяется между роликовыми платформами и улавливателем.

Источники: www.vorota1.com.ua, i-vorota.com.ua, expert-vorot.com.ua, kashalot.spravka.ua
