Как самостоятельно соорудить откатные ворота консольного типа?

В современном мире стремительно растет количество автолюбителей, которые все больше ценят комфорт и удобство. Эти два фактора касаются не только машин, но и обустройства гаража и дворового домашнего пространства, куда они въезжают в повседневной жизни.

Главной деталью в этом плане являются въездные дворовые или гаражные ворота.

Откатные ворота в гараж

Сегодня существует множество различных конструкций таких изделий, однако наиболее удобными из них являются консольные откатные ворота .

Структура этого типа представляет собой сплошную створку в виде откатного полотна, которое двигается благодаря консольным балкам и требует дополнительного места при открытии. Поэтому такое изделие подойдет больше для обустройства двора, а не гаража.

Если же лицевые стены, прилегающие к гаражному проему, достаточного размера и позволяют установить подобную конструкцию, можете смело останавливать свой выбор на моделях откатного типа.

Врата с откатным консольным механизмом доставят вам удовольствие при использовании. Теперь вам не придется тратить свои силы и время на отворение створок и замков, как при распашном типе конструкции. Благодаря легкому движению вашей руки ворота плавно откроются, не издавая лишних скрипов.

А если установите на них автоматический привод, получите наивысший уровень удобства, управляя изделием дистанционно с помощью пульта управления.

Отличительные черты конструкции

Консольное сооружение в отличие от других видов откатных ворот наиболее практично и удобно. Дело в том, что устаревшие модели предполагали наличие поддерживающих верхних и нижних направляющих, по которым передвигались наземные ролики, установленные по краям воротного полотна. Такие изделия называли откатными воротами на рельсовой основе.

С развитием новых технологий появились откатные ворота с современной консольной системой, которая более проста и долговечна. Принцип действия теперь заключается в том, что по длине всей нижней стороны створки монтируется металлическая консоль, а ролики устанавливаются в забетонированной основе на земле справа или слева от внутренней стороны проема.

Так, воротное полотно с консольным основанием устанавливается на роликовые блоки. Дополнительную устойчивость створке обеспечивают специальные роликовые швеллеры, которые крепятся к верхнему ее краю и опорным столбам. В результате без лишних рам, противовесов и держателей полотно плавно передвигается на консоли вдоль забора, при этом экономится достаточно много места.

Откатные ворота на дачу

Полностью смастерить такие врата своими руками возможно, однако для этого вам понадобится тщательно провести замеры проема и подготовить определенные детали, без которых функционирование откатной системы невозможно.

Лучше всего в этом случае купить уже готовый комплект изделия в специализированном магазине, собрать и установить его самостоятельно. Качественные наборы содержат подробную инструкцию, придерживаясь которой со сборкой и монтажом справится человек, не обладающий глубокими строительными и инженерными навыками.

Учитывайте, что полноценный комплект консольных ворот должен содержать такие составляющие:

Из всех этих элементов собираются полноценные откатные ворота консольного типа. При самостоятельной сборке и монтаже вы можете воспользоваться уже готовым комплектом или найти каждую деталь по отдельности. В последнем случае очень важно, чтобы все составляющие подходили и соответствовали общему замыслу конструкции.

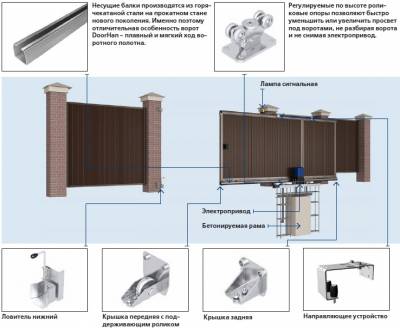

Схематическое изображение откатных ворот

Установив откатные ворота на консольной базе, можете пользоваться ими вручную, оборудовав их удобными ручками и замками. Но лучше всего, конечно же, установить автоматический привод, который работает благодаря специальным зубчатым рейкам. Эти металлические панели прикрепляются в соответствующем месте с внутренней стороны воротного полотна. На бетонной основе устанавливается сам привод с шестеренкой, которая, соприкасаясь с пазами рейки, приводит ворота в действие.

Зубчатая рейка и привод для открытия ворот

Такая реечная консольная система для откатных ворот обеспечивает наивысший уровень защиты от взлома, поэтому вы можете смело забыть о монтаже дорогостоящих дополнительных замков. К тому же многие такие приводы предусматривают несколько автономных режимов эксплуатации. Если у вашей автоматики есть специальные фотоэлементы, вы можете установить режим реагирования и автоматического открытия при приближении автомобиля, что еще больше повышает уровень удобства.

Собираем и устанавливаем откатные ворота на консольной основе самостоятельно

Перед началом любых строительных и монтажных работ вам нужно будет подготовить въездной проем во дворе. Вначале точно измерьте промежуток между окончаниями забора и его высоту. После получения необходимых цифр продумайте все особенности будущей конструкции и выразите свои мысли в понятном чертеже самого изделия и основания под него. Наиболее информативная схема представлена ниже.

Основание для откатных ворот

Исходя из этого рисунка, вы можете подставить свои параметры. Составив чертеж, проверьте у себя наличие всех необходимых материалов и инструментов. В этот комплект должны входить:

После сбора всего необходимого, можете приступать к работам. Для начала вам нужно сделать усиленную фундаментальную основу под роликовые механизмы. Этот элемент конструкции является определяющим для ее долговечной, правильной и надежной работы.

Для изготовления фундамента вам понадобятся три металлических трубы диаметром не меньше 10 см и длиной до 1 метра, под которые нужно выкопать траншею глубиной в 1 метр в соответствии с чертежом. Если у вас нет труб, можете использовать металлическую арматуру, которую нужно собрать в квадратные столбы, используя сварку для крепления деталей.

После этого трубы или арматурные столбы следует установить по вертикали в траншею, на равном друг от друга расстоянии. Затем до половины засыпьте яму щебнем и положите на столбы сверху металлическую пластину нужного размера, закрепив места стыков сваркой. Теперь каркас фундамента полностью готов, осталось лишь залить пустое пространство цементным раствором, выделяя верхнюю плоскость пластины снаружи. После этого выждите около недели до полного высыхания фундамента.

Фундамент для ворот

В то время, пока сохнет цементный раствор, можете соорудить воротную створку. Для этого возьмите уголки и профили из металла нужного размера и расположите их на ровной поверхности так, чтобы получился прямоугольник в соответствии с параметрами чертежа. С помощью сварки соедините углы соприкосновения. Для большей прочности накрест установите изнутри прямоугольника дополнительные металлические профили, укрепляя места пересечений вертикальными и горизонтальными балками. Сварите все стыки.

Сварка каркаса будущих ворот

Когда каркас для сплошной створки готов, возьмите металлические листы и приложите их, полностью укрывая каркасный периметр. Тщательно приварите места соприкосновений. В этом случае наиболее удобным материалом является профнастил. Для его закрепления используются заклепки или саморезы по металлу.

Следующим шагом будет закрепление консоли для откатных ворот. Для этого возьмите металлическую консольную направляющую и приварите ее к нижнему основанию воротного полотна.

Направляющая для ворот

Вскройте готовую створку краской понравившегося вам цвета. Лучше используйте темно-коричневые, серые или темно-зеленые оттенки: эти решения являются наиболее практичными.

Теперь следует установить опорные роликовые механизмы на фундаментной основе в соответствии с чертежом. Для крепости монтажа используются металлические планки, которые привариваются с двух сторон к основанию фундамента. Затем на них устанавливаются регулируемые пластины-держатели с роликами, которые закрепляются силовыми болтами.

Площадка для установки привода ворот

После этого наступает время установить дополнительные элементы конструкции. Руководствуясь схемой, установите верхний контролирующий швеллер с роликом, а также боковые уловители. В случае металлических опорных столбов используйте для крепления сварку. Если же у вас кирпичные или бетонные опоры, закрепите элементы дюбелями, предварительно проделав отверстия электродрелью.

Затем возьмите сделанное вами ранее полотно створки и установите его на консольное оборудование для откатных ворот. Особое внимание уделите точному попаданию консольной направляющей в опорные ролики. Также следите за попаданием верхней и нижней стороны полотна во все дополнительные элементы. В завершение проверьте ровность створки по горизонтали строительным уровнем.

Заключительным этапом строительства откатных ворот будет монтаж автоматического привода. Для этого вам следует взять зубчатые рейки из комплекта и прикрепить их в отмеченном месте вдоль воротной створки. В качестве монтажных крепежей используйте специальные саморезы или болты, которые зачастую прилагаются в комплекте.

После этого установите сам привод, который укрепляется на бетонной основе рядом с опорными роликовыми механизмами. Проследите, чтобы шестеренка автоматики вошла точно в пазы зубчатой панели.

Привод для открытия ворот

Теперь проведите проводку по контурам конструкции и проверьте работоспособность готового изделия. Если вы все установили правильно, створки будут открываться плавно и ровно.

Таким образом, самостоятельно соорудить консольные откатные ворота несложно. Главное, перед началом строительных работ проведите качественные замеры проема и сделайте укрепленный фундамент под опорный механизм. При изготовлении конструкции исполняйте все действия последовательно, используйте качественный чертеж и следите за правильной установкой всех деталей.

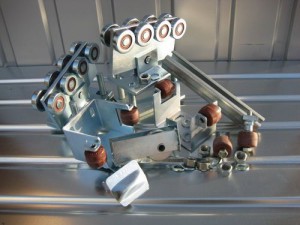

Комплект для откатных ворот

Чтобы в случае необходимости можно было быстро заменить вышедшие из строя детали в откатных воротах. производители выпускают стандартный комплект для откатных ворот.

Ведь откатные ворота – это механизм, и как для любого механизма им необходим правильный уход и запчасти. Ворота – главный защитник вашего имущества и вас, а также это привлекательный элемент декора, который дополняет общий архитектурный ансамбль.

Поэтому, нельзя допускать чтобы ворота постепенно приходили в негодность, плохо открывались и закрывались и т.д.

Комплект для сдвижных ворот пригодится и тем, кто решил изготовить такие ворота самостоятельно.

Стандартный комплект для ворот состоит из таких деталей:

Комплект консольного оснащения

Самым важным элементом в конструкции откатных ворот является механизм для выдвижных ворот (комплект консольного оснащения).

Все комплектующие входящие в комплект для откатных ворот или в комплект консольного оснащения, являются практически трансмиссией, механическим основополагающим элементом всей конструкции автоматических раздвижных ворот .

Такой механизм безо всяких опор и различных дополнительных элементов легко двигает полотно ворот вдоль забора.

Благодаря этому откатные ворота плавно скользят, работают отлично, переносят любые погодные условия, долговечны.

Откатные консольные ворота успешно сменили более старый тип ворот – рельсовые ворота. Рельсовым воротам требовалась постоянная чистка роликов и рельсов, к тому же они ограничивали высоту проезжающего транспорта.

Преимущества консольных ворот

У консольных откатных ворот нет этих ограничений, и им не требуется постоянный уход. В различные по своим мощностям и характеристикам комплекты входят разные размеры полотна откатных ворот.

Например, для ворот весом до 500 кг следует приобретать комплект, куда входит полотно ворот до 5 м длиной.

Комплект консольного оснащения для ворот должен непременно быть работоспособным, и прежде всего, отлично справляться со всеми поставленными задачами.

Для тех, кто решил самостоятельно собрать откатные ворота, в комплект входит подробная инструкция.

Выбираем комплект для откатных ворот: как сделать надежное заграждение своими руками

Когда установки оградительной конструкции не избежать, но так не хочется переплачивать за услуги рабочих и дополнительные детали в магазинах, самостоятельный монтаж – это лучшая доступная опция. Сам процесс не так сложен, как может показаться на первый взгляд, особенно если подобрать и правильно использовать комплект для откатных ворот, представляющий собой все детали, необходимые для установки и использования заграждений. При их верном расположении вы сможете сами установить конструкцию практически любого веса, включая и самые тяжелые и громоздкие из них массой более 700 килограмм.

В набор для откатных ворот обычно входит фурнитура – сравнительно небольшие элементы, которые не включают в свое число непосредственно заграждающее полотно. Состав чаще всего стандартный, хотя бывают и отклонения, связанные с весом или типом заграждений, для которых предназначен набор. Комплекты автоматики для откатных ворот продаются отдельно, поскольку не каждый желает автоматизировать работу заграждений. Тем не менее, в случае необходимости их тоже можно без труда приобрести.

Раньше купить фурнитуру отдельно не было возможности – их попросту не продавали производители. Теперь, когда на рынке появляется всё больше и больше таких наборов, причем есть как стандартные варианты, так и комплекты для консольных откатных ворот, вы сможете с их помощью совершить самостоятельную установку любых ограждений.

Что входит в состав комплекта?

Следует помнить, что подобные детали продаются изготовителями только в наборах: искать их по отдельности будет и сложно, и дорого. При этом в продаже иногда можно обнаружить коллекции конкретного вида элементов, например, комплект роликов для откатных ворот. Если же вы начинаете монтаж с нуля, стандартный набор – это как раз для вас, ведь в нем нет ничего ненужного.

Среди деталей комплекта вы найдете следующие:

В случае если вы хотите установить электропривод, стоит выбрать набор, включающий в себя зубчатую рейку.

Что же нужно именно вам?

Подбирая комплект для откатных ворот для себя, в первую очередь определите вес конструкции. От этого зависит практически всё: материал, из которого изготовлены детали, их покрытие, размеры и, что немаловажно, стоимость. Самыми легкими принято считать устройства весом до 400 килограмм, а наиболее тяжелыми – установки от 700 кг.

Не меньшее значение играет вид заграждения: задуманные вами конструктивные особенности могут потребовать дополнительных деталей, которые не входят в комплекты для откатных ворот или являются элементами расширенных наборов. В случае установки автоматики не забудьте предусмотреть детали, которые необходимы для проводки электричества.

Многое зависит и от вашей личной изобретательности: иногда из стандартных элементов можно создать оригинальную конструкцию, которая будет для вас самой эффективной. Вы уже придумали что-нибудь новенькое? Тогда поделитесь своими идеями, предложениями и советами в комментариях к этой статье!

Лучшая подборка материалов на вопрос: Комплект для консольных откатных ворот

Несущий гнутый профиль

Гнутый профиль (консоль) является основным элементом в конструкции ворот. Профиль выпускается двух типоразмеров – для большого и малого консольных комплектов.

Несущая роликовая тележка (полимерные ролики)

Полимерные ролики для несущей каретки изготовлены из сверхпрочного материала – полимера, армированного стекловолокном.

Несущая роликовая тележка (стальные ролики)

Стальные колеса для каретки изготовлены на высокоточном оборудовании. Поверхность роликов имеет гальваническое покрытие, предохраняющее от атмосферных воздействий.

Концевой ролик

Концевой ролик крепится в консоли для плавного закрытия ворот в конечном положении. Конструкция не требует смазки, не боится засорения, исключает заклинивание.

Опора регулировочная

Регулировочная опора предназначена для удобства монтажа и регулировки ворот в процессе эксплуатации.

Ограничитель бокового качения (малый)

Гнутый профиль для малого консольного комплекта позволяет.
