Вертикальное открытие ворот гаража

Автолюбителям хорошо известно, сколько хлопот доставляют обычные гаражные двустворчатые ворота. Особые сложности возникают зимой, когда приходится чуть ли не ежедневно убирать снег перед гаражом, в противном случае открыть или закрыть створки ворот практически невозможно. Между тем существует немало конструкций, лишенных этих недостатков. Среди них и такие, которые сдвигаются в сторону, поднимаются вверх, складываются наподобие гармошки. Встречаются и гибкие двери, которые наматываются на барабан, расположенный в верхней части бокса. Правда, все они не слишком надежны, поскольку имеют открытые шарниры или сквозные щели.

Предлагаю вниманию читателей вариант ворот, единственная створка которых поднимается вверх и укладывается под потолком. В отличие от перечисленных эта конструкция не имеет указанных недостатков: в ней нет ни одного открытого шарнира, сквозных щелей и к тому же имеет надежный притвор по всему внутреннему периметру рамы дверного проема.

Створка легко открывается, поднимаясь противовесом, висящим на тросе на внутренней стенке гаража. Правильно подобранный груз позволяет делать это без особых усилий.

Нижняя часть створки в опущенном положении закреплена в швеллере или держателях, приваренных к раме дверного проема, к ней же приварены расположенные на боковых стенках гаража направляющие из швеллера. По два ролика с каждой стороны, перемещающихся в направляющих, позволяют створке выдерживать большие нагрузки, что делает ее достаточно надежной.

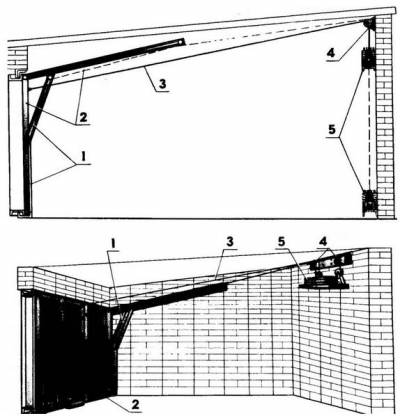

Одностворчатые гаражные ворота: 1 - направляющие, 2 - створка, 3 - трос, 4 - блок, 5 - противовес

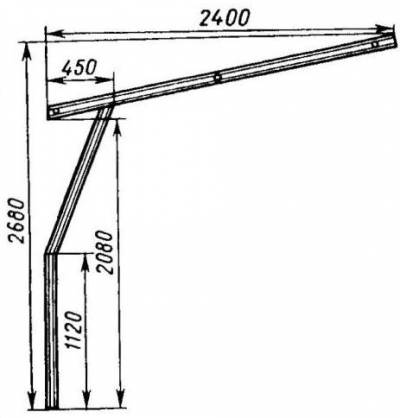

Направляющие (швеллер 65x36)

Рама дверного проема: 1 - поперечина (швеллер 200x76x5,2, 2 шт.), 2 - держатель верхний (уголок 100x100x5), 3 - стойка (швеллер 200x76x5,2, 2 шт.), 4 - держатель нижний

Установка ролика: 1 -гайка М10, 2 - шайба, 3 - ось, 4 - ролик, 5 - створка

Створка ворот: 1 - поперечник (уголок 63x63x6, 2 шт.), 2- стойка (уголок 63x63x6, 4 шт.), 3 - ролик (4 шт.), 4 - обшивка (лист sЗ)

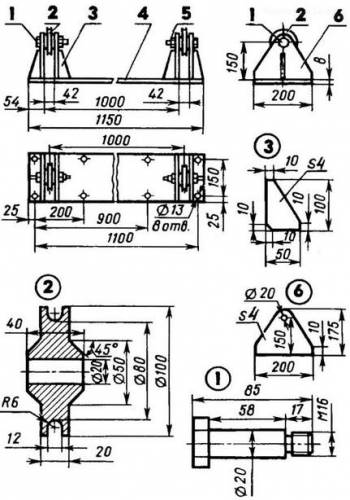

Установка блоков: 1 - ось блока, 2 - блок. 3 - косынка, 4 - плита, 5 - гайка М16 с шайбой, 6 - стойка

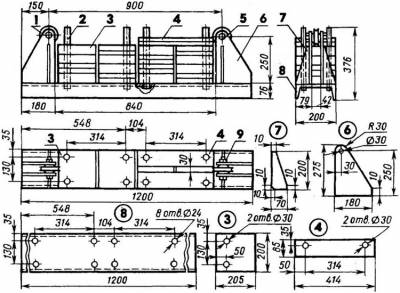

Противовес: 1 - блок, 2 - стойка, 3 - груз, 4 - прижим, 5 - ось блока, 6 - кронштейн, 7 - косынка, 8 - основание, 9 - гайка М16 с шайбой

Вариант гаражных ворог с дистанционным управлением: 1 - передатчик, 2 - створка, 3 - электродвигатель, 4 - муфта соединительная, 5 - редуктор, 6 - муфта электромагнитная, 7 - барабан

Верхняя часть ворот запирается двумя щеколдами и, соответственно, двумя замками. Для фиксации створки в открытом положении установлен стопор.

Для ворот такой конструкции не сложно приспособить электропривод с обычным или даже дистанционным радио- или ИК-управлением. Блок, на котором висит противовес, следует заменить на барабан, приводимый в движение электродвигателем через редуктор, а барабан и редуктор соединить электромагнитной муфтой - на случай отсутствия электропитания.

Смотрите другие статьи раздела Строителю, домашнему мастеру .
