Доводчики для калиток

Чтобы обеспечить воротам или калиткам условия для полноценной работы, на них устанавливают специальные приспособления — доводчики для калиток. Это может быть электрический, гидравлический или пневматический доводчик. Такие устройства способствуют плавному закрыванию дверцы, что снижает вероятность ее поломки в процессе многолетней эксплуатации. Сегодня такие механизмы представлены в ассортименте, что обеспечивает каждый конкретный случай идеальным решением.

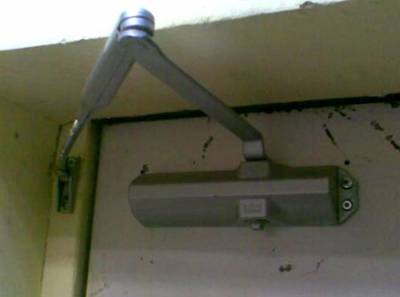

Так выглядит смонтированный на калитку доводчик

Содержание

Электрический доводчик

Бесшумный и надежный электрический доводчик обеспечит калитке плавное многократное открывание и закрывание. Наличие такого устройства на калитке повысит уровень безопасности ее использования, что особенно актуально для семей с маленькими детьми или немощными стариками. Такие автоматические механизмы позволяют осуществлять бесконтактное открывание дверей и калиток.

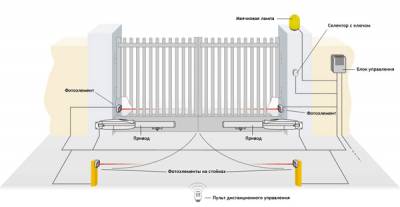

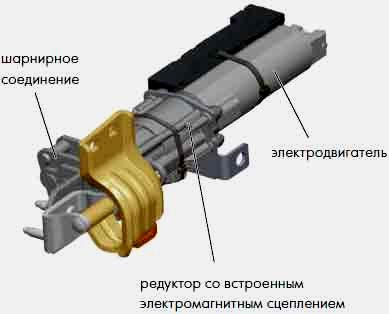

Название элементов конструкции электрического доводчика

Изделия оснащены такими исполнительными составляющими, как защелка, магнит и замок. Это делает вход через калитку удобным для членов семьи и недоступным для посторонних лиц.

Гидравлический доводчик

Благодаря гидравлическому доводчику на калитке можно настроить силу и скорость прихлопа дверцы. Это устройство обеспечивает удобную регулировку свободного хода для плотного закрытия калитки. Такие доводчики работают и с выносными, и с внутренними типами петель. Их монтаж не требует от установщика наличия специальных знаний или опыта.

Установить гидравлический доводчик можно своими силами. Если точно следовать предлагаемой к аксессуару инструкции, то зафиксировать механизм получится быстро и надежно. Для такой работы не понадобится специальное оборудование или посторонняя помощь. Устройство крепится одной стороной на верхней планке каркаса ворот или калитки, а другой стороной — на столбе.

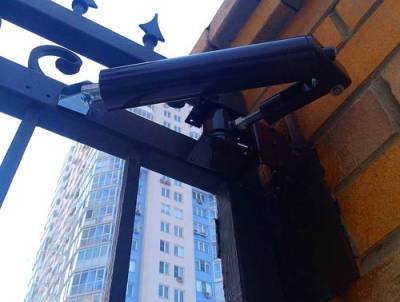

Пример смонтированного гидравлического доводчика

Такой механизм изготавливается из специальных металлических сплавов, например, из алюминиевого сплава 6082, 6063 или АД-31. В процессе изготовления все устройства проходят термическую обработку, обеспечивающую дополнительную прочность профилей.

Механизмы-доводчики для калиток предназначены для постоянной работы на улице. Они выдерживают резкие перепады температуры воздуха, многочисленные открывания и закрывания дверцы и любые капризы погоды.

Пневматический доводчик

В условиях жесткой и усиленной эксплуатации калитки, предпочтительно использовать пневматический доводчик. Применение этого устройства обеспечивает дверце бережное торможение. Функциональность доводчика обеспечивается тем, что в процессе эксплуатации калитки перед поршнем сжимается воздух, а за поршнем образуется вакуум.

Большинство пневматических моделей имеет следующие общие характеристики:

Уличный пневматический доводчик — это морозостойкий, надежный и универсальный механизм, который обеспечит функциональность воротам и калиткам на протяжении всего срока эксплуатации.

Он выдерживает серьезные нагрузки, характерные для дворовых калиток и ворот. Если дверца оснащена таким приспособлением, это улучшает качество жизни современного человека и продлевает срок службы самой калитки.

Общие правила монтажа

Доводчик на уличную дверь необходимо выбрать с учетом условий, в которых он будет эксплуатироваться. Механизм для уличного применения должен быть морозостойким, устойчивым к обильным осадкам, а также соответствовать весу дверцы. При покупке устройства правильным будет обратиться за консультацией к специалисту — менеджеру отдела продаж. Установить доводчик на калитку под силу каждому желающему. Процесс монтажа нельзя назвать сложным, но он требует внимательности и аккуратности.

Правильно сделанная работа обеспечит самому приспособлению долгий срок службы, а калитке удобство использования. Установить доводчик можно на любые ворота и двери.

Общие правила монтажа доводчика:

1. Крепежные элементы выбираются с учетом силы, прилагаемой для открывания калитки. Чем больше нагрузка при открывании створки, тем большая приходится нагрузка на крепежи.

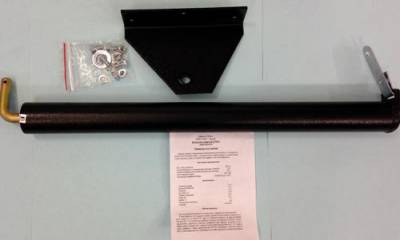

Элементы конструкции и крепежные элементы пневматического доводчика

В комплекте с доводчиком прилагается шаблон, который прикладывается в соответствующем месте перекладины. По разметкам на шаблоне проводится крепление механизма.

Доводчики на створку без перекладины

Не всегда конструкция ворот или калитки подразумевает наличие в верхней зоне перекладины. В таких условиях доводчик следует устанавливать прямо на дверцу. Тяга рычага не используется. Уличный доводчик крепится одной своей частью на калитке, а другой стороной фиксируется к столбу опоры.

Такой механизм обеспечит калитке следующую схему работы: при открытых воротах поршень доводчика будет выдвинут, что приведет к сжатию пружины и, соответственно, газу в камере.

Закрытие калитки или ворот обеспечит давление газа в камере и пружинное противодействие, которые воздействуют на поршень.

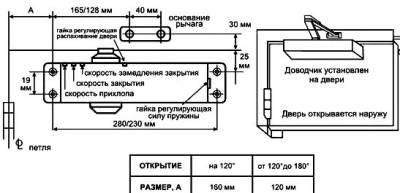

Чертеж устройства и размеры доводчика для калитки

Доводчик для ворот

Каждый человек желает видеть свои ворота (и неважно где, они расположены) максимально комфортными и удобными в эксплуатации. При этом они должны полностью соответствовать всем требованиям и нормам техники безопасности и экологическим стандартам. И в достижении всех этих аспектов необходимо учитывать все нюансы, все без исключения мелочи.

Для чего нужен доводчик для ворот?

Данный механизм работает по достаточно простому принципу. Когда человек открывает конкретную дверь, он должен приложить определенное усилие. Тоже самое случается и когда дверь открывается с применением автоматики. При этом энергия аккумулируется в пружине. Именно с ее помощью в дальнейшем и происходит регулируемое по скорости закрытие дверных створок.

Но какие функции выполняют доводчики?

Верхний доводчик для ворот

Необходимо отметить, что на практике существует много различных вариантов конструкций этих устройств. Но наибольшее распространение получили так называемые зубчатые приводы для доводчиков. Принцип их работы заключается в следующем. Зубчатая шестерня устанавливается в соединение с поршнем зубчатого поршня. При этом происходит движение по оси в тот момент, когда открываются дверь. При этом происходит сжатие пружины, которая расположена в корпусе доводчика. После того, как человек отпускает створку, происходит разжатие пружины, и рычаг начинает двигаться в обратном направлении.

Доводчики напольного типа

В соответствии с названием данные конструкции располагаются непосредственно на полу. Как следствие, их использование, если такое планируется, должно продумываться еще тогда, когда разрабатывается проект. В данной системе используется две оси вращения для дверной стойки. Обе они располагаются вертикально, параллельно друг другу. Так как в конструкции отсутствует описанная выше рычажная система, то для корректной работы необходимо использовать более мощные системы. Кстати, в конструкции не последнюю роль играет ролик силового замыкания. Его основная задача – обеспечение синхронизации работы гидравлической системы и двери. Это позволяет исключить различного рода ударные аспекты, как вариант, при сильном порыве ветра.

Существуют и другие варианты механизмов, например, рамные или встроенные в полотно. Эти конструкции используются реже, хотя современные технологии и позволили существенно уменьшить их размеры. Таким образом, за скрытыми устройствами контроля скорости закрытия дверей.

Закрепляем доводящее устройство на уличной дверке самостоятельно

Содержание

Доводчик - это устройство, которое автоматически «доводит» дверь, закрывая её вплотную. Это практично и удобно, так как не создается стуков при закрывании, а сама дверь прижимается к дверному блоку плотно и надежно. Благодаря отсутствию масла, механизм можно использовать даже при низких температурах (температура окружающей среды может быть от -50˚С до +40˚С), то есть его можно установить даже на уличных дачных дверках. Это порой становится особенно важно, если у Вас сильные ветра и дверца не закреплена и постоянно стучит о забор, или у Вас частые гости. Тем не менее, перед тем как установить доводчик на калитку необходимо подобрать вариант, который будет соответствовать по техническим характеристикам весу и типу конструкции.

Материалы и инструменты, необходимые для монтажа

В комплекте доводчика обычно идет: сам тело доводчик, тяга, рычаг, колпачок, крепежные элементы, трафарет, а также инструкция по монтажу, и вкладыш с описанием технических характеристик.

Автоматическое дверное доводящее устройство

Общие сведения о доводящем приводе распашных дверей

Пневматический или гидравлический доводчик можно устанавливать как на право-, так и левосторонне открывающиеся дверцы весом до 1 центнера. Обычно усилие втягивания штока составляет от 50 Н до 150 Н, Угол открытия двери 80º-90º. Устройство само по себе не очень крупногабаритное в пределах 2-3 кг. Существуют модели доводящих устройств, которые можно закреплять не только на верхней перекладине, но и на столбе. Поэтому если у Вас калитка не встроена в забор – не имеет сверху перекладины, то при покупке доводчика или обустройстве садовой дверцы обращайте внимание на этот нюанс.

Технология монтажа доводящего устройства на уличные дверцы

Доводчики для дверей

Для чего нужен, и что собой представляет механический доводчик для дверей? Предназначением этого замысловатого механизма является автоматическое закрывание дверей. Установка оптимально подобранного доводчика на двери в значительной мере уменьшает износ фурнитуры. Возрастает срок службы двери, а еще при правильно выполненной регулировке доводчика двери перестают пропускать холод. Их использование обязательно на дверях, через которые проходит большое количество людей в течение дня.

Типы доводчиков для дверей

Перед тем как поставить доводчик на дверь, необходимо узнать об их классификации. Эти механизмы различаются по способу монтажа, прикладываемому усилию и видам.

По типу установки виды доводчиков для дверей разделяются на:

Усилие тяги доводчика измеряется согласно нормативу EN 1154. Уровень нагрузки варьируется в пределах маркировки EN1 – EN7 (чем больше цифра, тем больше усилие). При выборе усилия следует соблюдать правило: чем больше ширина створки и ее вес, тем большее значение доводчика EN вам необходимо. Многие производители выпускают универсальные доводчики, где после маркировки EN указан диапазон регулировки усилия (EN2 – 4, например). Такие модели обойдутся несколько дороже, но они того стоят.

Существует еще одно различие доводчиков для дверей – тип, как выбрать подходящий, вы поймете из описания их конструкции.

1. Доводчики, оснащенные шарнирной или коленной тягой, наиболее распространенные. Их механизм долговечен и надежен, их минус лишь в одном – низкий уровень защищенности от вандалов. Такой доводчик не очень подходит для наружных дверей.
2. Автоматический доводчик дверей может быть оснащен и скользящим каналом. Прижимное усилие передается с помощью скольжения рычага по каналу. Такой доводчик предпочтительнее для наружных дверей, у него нет выступающих частей. Минус – более сложное открывание и закрывание дверей. Такой доводчик двери можно оснастить магнитным фиксатором. Технологичность, безопасность и изящность в одном флаконе.
3. Напольные доводчики для дверей могут оставаться невидимыми, отлично выполняя возложенные на них функции. Вмонтированные в пол доводчики такого типа могут быть использованы для фиксации дверей как маятниковых, так и с односторонним открыванием.

После ознакомления с доводчиками, можно переходить к выбору. Дело осталось за малым, нужно выбрать подходящий.

Как правильно выбрать доводчик для дверей?

Если вы выбираете, доводчик для двери, то обязательно учитывайте условия, в которых он будет эксплуатироваться. Главным образом речь идет о температуре окружающей среды. Доводчики для межкомнатных дверей тем и отличаются от уличных, что не могут исправно выполнять свое назначение при отрицательных температурах. Масло, находящееся внутри поршня, застывает на холоде, вследствие чего доводчик закрывает двери медленнее. Входящий оказывает медвежью услугу, «помогая» закрытию двери. Результат – 2-3 замены доводчика на наружной двери за один сезон. Доводчики для дверей уличные лучше выбирать из тех, что рассчитаны на широкий спектр температур. При понижении температуры их можно регулировать, сохраняя скорость закрытия двери в пределах нормы. Наилучшим образом для наружного монтажа подойдут модели, оснащенные термозаслонкой. Когда окружающая температура растет, масло перетекает через клапаны устройства быстрее. При понижении температуры наблюдается обратная тенденция. Тем самым отпадает потребность в регулировке.

Для установки доводчика внутри помещения стоит опираться, в первую очередь, на внешний вид и функциональность. Что касается технической нагрузки, то с ней справится любой из видов доводчика. У вас все еще сквозят и хлопают двери? Установите доводчик!
