Схема монтажа раздвижного портала

Содержание

Такой вариант ворот, как откатные, являются очень востребованными и удобными. Название опирается на принцип действия и конструкции – они способны сдвигаться (откатываться) в один из боков забора (параллельно). Чтобы самостоятельно установить или изготовить откатные ворота, чертеж должен быть в соответствии с Вашими потребностями и пожеланиями, так же необходимо тщательно изучить теорию, и иметь хотя бы начальные строительные навыки.

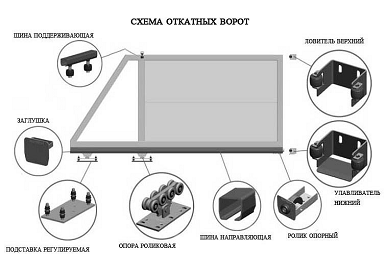

Схема стандартного раздвижного устройства

Расчет высоты

Зная все размеры указанных материалов, и имея чертежи откатных ворот, легко подсчитать высоту ворот и листов металлопрофиля. Хотя обычно они совпадают с размерами уже имеющегося на участке ограждения.

Комплект фурнитуры

Технология монтажа сдвижного устройства

Начинать необходимо с обустройства проема – столбов, которые будут удерживать ворота. Их бетонируют на глубину более 1м. Столбами может быть профилированая труба сечением 10х10см, деревянные колоды из твердой древесины, или железобетоны.

Кирпичные и другие столбы требует монтажа уголка или арматуры вовнутрь двора для закрепления ворот.

Закладка фундамента

Бетонная основа должна быть вдоль забора, куда открываются откатные ворота. Поэтому роют траншею на половину размера проема 40 см по ширине и на 1 м в глубину. Фундамент должен иметь металлическую часть. Из металлического швеллера шириной от 16 см приваривают 8-10 кусков арматуры 12-14мм. Уложите швеллер арматурными «ногами» вниз и забетонируйте.

Обязательно, чтобы плавно ходили ворота откатные, чертежи должны быть под рукой, и сверять с ними полученные результаты.

Расположение основных элементов основания

Внимание! Бетонируя фундамент под сдвижные ворота, бетонный раствор лучше всего заливать заподлицо со швеллером, избегая образования пустот. Фундамент должен выстояться приблизительно 7 дней и схватится так, чтобы можно было проводить следующие операции по монтажу ворот.

Изготовление каркаса и полотна

Для этого мы берем трубы 60х30х2мм, располагаем их на необходимом уровне на ровной поверхности, и привариваем их прихватками 2см на расстоянии 22-25см. Далее надо приварить треугольник противовесной части. Наружный каркас откатных ворот готов. Приступаем к свариванию внутренних труб 40х20х2мм. Двусторонняя зашивка предполагает трубу 40х20х2 мм посредине, а односторонняя - сдвиг на край.

Монтаж створки

На швеллере выставите роликовые тележки, оденьте на них направляющую, выставьте створку по уровню и по забору, и прихватите сваркой. Теперь закрепите на столбах-опорах сверху и снизу улавливатели и поддерживающие ролики. Если у Вас опорные столбы из металла, то улавливатели и ролики можно приварить прямо к столбу. Если же они выложены кирпичом или гранитом, то фурнитуру лучше устанавливать на металлическую стойку - труба 60х30х2мм, которая, в свою очередь, закрепляются на кирпичных или бетонных столбах-опорах с помощью дюбелей.

Пленка тепличная до 12м

С 2006 года предприятие освоило изготовление полиэтиленовых пленок шириной до 12 метров в развороте.

Такая ширина пленки достигается за счет спайки пленки в нахлыст. Ширина сварного шва составляет 10мм. Сварной шов имеет равномерное сваривание пленки как по ширине, так и по всей длине.

Срок службы такой пленки от 1 до 3-х лет. Для увеличения срока службы применяются специальные добавки - стабилизаторы, которые продлевают стойкость пленок в несколько раз.

Пленка производится в виде рукава, полурукава шириной 8, 10, 12 метров и толщиной 100, 120 и 150 мкм - лимонного, голубого, салатового и розового цвета, соответственно. Длина пленки в рулоне - 50, 75, 100 м позволяет подобрать клиенту необходимый метраж, в зависимости от конструкции теплицы.

Последние 4-5 лет светостабилизированные пленки получили очень широкое распространение на Украине, и интерес к ним у фермеров постоянно повышается. Но светостабилизаторы защищают от УФ-излучения только саму пленку. Значительная часть этого излучения проникает в теплицу и может повредить тепличные растения. Введение в пленку специальных репродуцирующих добавок (инфракрасных абсорбентов) позволяет переводить ультрафиолетовую часть спектра излучения Солнца в видимую часть спектра. Эти пленки обладают еще одним ценным свойством: они задерживают ИК-излучение внутри теплицы. В теплицах, укрытых такой пленкой, поддерживается температура на 3-5°С выше температуры окружающей среды при весенних заморозках и на 3-5°С ниже температуры окружающей среды при летней жаре. Возникающий парниковый эффект позволяет продлить срок использования теплиц без их дополнительного отопления.

Рассматривая вопрос окраски пленок, необходимо учитывать пропускание пленкой участка спектра солнечного света, который участвует в процессах фотосинтеза. Этот участок расположен в области длин волн 450-550 нм. В 70-е годы, на начальном этапе создания стабилизирующих систем для тепличных пленок, в их состав входили экранирующие добавки, дающие пленке желтоватый оттенок и поглощение в области 300-400 нм. Таким образом, подобная окраска не экранировала поток солнечного света, который поглощается молекулами хлорофиллов растений, а с другой стороны, она начала ассоциироваться у потребителя с УФ стабилизированными пленками для теплиц. В настоящее время УФ стабилизаторы стали иными. Некоторые имеют желтоватую окраску, другие - бесцветные, и дабы зрительно отличить обычную пленку от стабилизированной, ее подкрашивают.

Пленки шириной 8, 10, 12 метров в развороте активно применяются в сельском хозяйстве и строительстве. Наряду с пленками многослойными, которые получают методом экструзии, данные пленки гораздо дешевле, а срок службы такой пленки не меньше чем у пленок многослойных.

Для того чтобы получить ответ, надо сравнить все достоинства и недостатки, и ответ становится очевидным. Пленки нашего предприятия, полученные методом экструзии и спаянные до ширины 12 метров, выгодно отличаются от пленок других предприятий тем более от пленок многослойных, которые при сравнительно тех же характеристиках дороже на 50%.

Пленка 120 микрон, ширина 8 м, длина 50 метров UV 4

Оптовые цены: 5 рулонов 3 307 грн./рулон

Пленка стабилизированная 120 микрон, ширина рулона 8 метров, длина 50 метров, на 4 сезона. вес рулона 47- 49 кг.

Одним из наиболее распространенных материалов для укрытия теплиц и парников является полиэтиленовая тепличная пленка .

Одним из видов такой пленки, которая в широком ассортименте производится на заводе Планета пластик является трехслойная пленка для больших теплиц . Впервые в Украине, такая пленка была произведена именно на заводе Планета пластик.

Пленка такого типа предназначена для действительно больших парников: ее ширина составляет до 12 метров. Данная продукция включает в себя ряд добавок, которые направлены на повышение эксплуатационных свойств тепличной пленки.

Во-первых, в каждый из трех слоев пленки добавляется основная добавка - светостабилизатор, который обеспечивает защиту молекулярной структуры изделия от разрушения под негативным влиянием солнечного ультрафиолетового излучения.

Во-вторых, в средний слой пленки вводится специальная добавка, которая повышает прочностные характеристики изделие и повышает его стойкость к механическим повреждениям и продлевает срок службы.

Наконец, в третьих, по желанию клиента возможно включение специальной антифоговой (антиконденсатной) добавки, благодаря которой, конденсат стекает по стенкам теплицы без формирования капель на внутренней поверхности парника, что обезопасит урожай от обжигания и повысит светопроницаемость.

Вниманию клиента предоставляются 4 вида трехслойной пленки шириной до 12 м, срок службы которых составляет от двух до десяти сезонов.

Толщина пленки составляет 100 (UV2), 120 (UV4), 150 (UV6) и 180 (UV10) мкм. В зависимости от толщины отличается и цвет самой пленки: желтый, зеленый, розовый и синий соответственно.

Совокупная длина пленки в рулоне составляет 50 метров, что позволяет покрыть теплицу общей площадью до 600 кв. м. Кроме того, преимуществом трехслойной пленки производства завода Планета пластик является и ширина рулона - всего 1,6 метров. Столь компактный размер существенно облегчает транспортировку и хранение данного вида продукции.

Производится такая пленка на уникальной трехслойной экструзионной машине высотой 24 метра в формате полурукава. Для сохранения наивысших эксплуатационных характеристик сам рулон запаковывается толстым слоем пленки из пенистого полиэтилена, а скреплена упаковка рулона полипропиленовой лентой, а также цветным скотчем с фирменным логотипом завода.

Также в целях идентификации каждого рулона на упаковку наносится этикетка с параметрами товара, а в сам рулон с пленкой вкладывается гарантийный талон, а также правила эксплуатации данного изделия.

Ширина гаражных ворот

Ваша организация или Вы лично решили приобрести ворота, превышающие стандартные размеры? В таком случае Вам необходимо точно знать, какая ширина гаражных ворот Вам нужна. Определиться с размерами гаражных ворот поможет эта статья.

Максимальная ширина ворот рулонного типа 11 м

Часто, говоря о желании покупки «ворот большого размера» покупатель не может точно сказать, что же он имеет в виду: какого типа и размера ворота он хотел бы приобрести? Попробуем разобраться в вопросе о размере гаражных ворот, произведенных на заказ.

Ширина гаражных ворот различных типов

Большие рулонные ворота

Решившись заказать рулонные гаражные ворота по специальному заказу, Вам следует знать, что их максимальный размер может достигать в ширину 11 м и в высоту 8 м. Такие ворота можно заказать с утеплением.

К плюсам таких ворот можно отнести их устойчивость: рулонные ворота способны выдержать удар транспорта (однако, не очень сильный) без ущерба для работы. Минус такого оборудования – высокая стоимость.

Большие секционные ворота

Самые большие секционные ворота, возможные сегодня для исполнения – это ворота шириной до 8 м и высотой до 6 м. Такие большие конструкции выполняются только на заказ. Секционные ворота такого размера могут иметь вмонтированную в полотно калитку и окна.

Какие условия существуют для того, чтобы поставить такой тип ворот?

Во-первых, это притолока не менее 700 мм.

Во-вторых, большое боковое пространство (не менее 250 мм) – оно необходимо для монтировки автоматического привода, ведь без этого открыть такие ворота вручную очень нелегко.

Большие гаражные откатные ворота

Гаражные откатные ворота – это ворота ангарного типа. На сегодняшний день этот тип – самый большой из тех, который возможен для установки: ширина гаражных ворот – 40 м, высота – 20 м.

Однако для установки такой конструкции существуют ограничения, главное из которых: уровень сопротивляемости ветровой нагрузке. На сегодняшний день автоматика (2 привода) способны сдвинуть створку, имеющую вес до 7 тонн.

Большие распашные гаражные ворота

Заказывая ворота такого типа, следует знать, что они по принципу работы будут очень схожи с откатными гаражными воротами, ограничения для использования будут те же: ветровая нагрузка, а отсюда и меньшие возможности для автоматизации ворот такого типа. Кстати, распашные гаражные ворота будут иметь, помимо этого, и еще один недостаток: добиться, чтобы огромные створки герметично прилегали одна к другой чрезвычайно сложно.

И напоследок, немного общей информации. При установке ворот нестандартных размеров, нельзя забывать, что это – серьезное дело. Их установку можно поручить только специалистам. Даже небольшое нарушение в процессе установки оборудования может иметь плохие последствия – порчу самих ворот, повреждение транспорта и даже гибель людей.
