Театр начинается с вешалки, а участок – с калитки, именно поэтому она должна не только надежно защищать территорию от незваных гостей, но и радовать глаз, вписываться в общий стиль и служить долго и безотказно. Неплохо, если калитка будет обладать и такими качествами, как легкость, устойчивость к атмосферным воздействиям и возможность установки любого замка. Все эти требования присущи калиткам из профнастила, закрепленного на металлической раме.

Достоинства калитки из профнастила

Что такое профнастил? Это металлический лист, которому с помощью штамповки придают профилированную форму. Высота и форма волны бывает разная, и от нее зависит жесткость конструкции и область применения профнастила. Для выполнения вертикальных конструкций применяют профнастил марок С-8, С-10, С-20. Литера «С» обозначает его назначение – стеновой. А цифра – высоту волны в миллиметрах.

Характеристика профнастила

Профнастил бывает оцинкованный и окрашенный полимерной краской. Антикоррозионные свойства у окрашенного профнастила выше, так как при его изготовлении используется два защитных слоя – цинк, обеспечивающий анодную защиту железа от ржавчины, и краска. Цена на него несколько выше. Оцинкованный профлист, в свою очередь, можно окрасить специальной порошковой краской.

Кроме долговечности, можно отметить еще несколько достоинств. Профилированный лист имеет небольшую массу – около 5 кг на квадратный метр, легко монтируется с помощью специальных саморезов, режется обычными ножницами по металлу. Резать его болгаркой не рекомендуется – при этом обгорает краска.

Подготовительные работы

Изготовление калитки нужно начинать с чертежа. Определив высоту и ширину калитки, делают расчет материала. Стандартная ширина листа профнастила – чуть более метра, она слегка отличается у разных марок профлиста. Длину по вашему заказу вам сделают любую. Лучше заказать профлист по вашим размерам, и дополнительным его достоинством будут покрытые краской торцы, что увеличит его антикоррозионные свойства.

Чертеж калитки

Для каркаса удобно брать трубу квадратного сечения 20-25 мм. Каким будет каркас – зависит от формы вашей калитки. Заранее нарисуйте чертеж, посчитайте длину всех труб. Чтобы калитку не перекашивало, не забудьте про ребра жесткости. Их можно выполнить из трубы меньшего сечения.

Опорные столбы, к которым будут крепиться петли, тоже лучше сделать из квадратной трубы, но можно взять и другой металлопрокат. Ширина трубы для опоры – около 100 мм. Длину можно рассчитать так: определяете желаемую высоту калитки, прибавляете к ней 1 м и умножаете результат на два. Дополнительный метр трубы для каждой опоры будет закопан в землю и забетонирован.

Кроме этого, вам понадобятся саморезы для профнастила, врезной замок и ручка, а также петли, на которых будет висеть калитка.

Из инструмента вам пригодятся:

Вспомогательные строительные материалы:

Можно купить краску в баллончике у производителя профнастила, она будет точно такого же оттенка, что и выбранный вами профлист. Кроме того, она вам пригодится, если вы нечаянно его поцарапаете.

Опорные столбы

У вас уже готов чертеж, закуплены трубы, и вам не терпится начать работу. А начинать ее нужно с установки опор. Это очень важный этап, от его аккуратного выполнения будет зависеть, насколько легко и свободно будет открываться ваша калитка.

Первым делом нужно подготовить сами опоры. Болгаркой опорные трубы режут по размерам, указанным в чертеже, не забывая про часть, которую предстоит закопать в землю. Далее зачищают при необходимости от окалины, ржавчины и покрывают грунтовкой. Оставляют сохнуть.

Тем временем готовят ямы под трубы. Их копают на глубину 1,2 метра и на 20-30 см больше диаметра трубы и на расстоянии равном ширине калитки плюс 1-2 см. Дно выстилают остатками рубероида и засыпают щебнем. Высохшие трубы по нижнему краю обмазывают битумной мастикой, устанавливают в яму по уровню и отвесу и заливают бетоном.

Устанавливаем опорные столбы для калитки

Просушка бетона до приобретения им эксплуатационных характеристик длится от 1 до 4 недель. Но учитывая малый вес калитки, можно продолжить ее изготовление уже через неделю.

Каркас калитки

Каркас, как уже говорилось, удобнее сделать из трубы квадратного сечения. Необходимо нарезать ее болгаркой в соответствии с чертежом, выложить на ровной поверхности и замерить габариты. Если вы нигде не просчитались, с обеих сторон от опор до каркаса должно оставаться не более 1 см. Этот зазор нужен, чтобы калитку не заедало. У прямоугольной калитки неплохо также замерить диагонали каркаса – они должны быть равны.

Делаем каркас калитки

Трубы сваривают, зачищают места сварки болгаркой, шкурят при необходимости и также покрывают грунтовкой. Необходимо уже на этом этапе предусмотреть место для крепления замка и ручки. Удобнее всего приварить на нужной высоте дополнительные поперечные перекладины, и крепить замок к ним.

Пока сохнет грунтовка, к опорам приваривают петли. Примеряют калитку по высоте, и крепят ответную часть петель на каркас. Еще раз подчищают окалину, грунтуют в местах сварки и вешают калитку на место. В случае, если калитка перекашивается, нужно приварить дополнительные ребра жесткости, скрепив углы.

Окраска и установка профлиста

Можно приступать к окраске каркаса и опор. Краску наносят в один слой и дают ей просохнуть. На установленный на место каркас саморезами по металлу крепят профилированный лист. При этой работе необходимо использовать уровень. Лист крепится на два самореза в верхней и нижней части каркаса по противоположным углам. Проверяют положение листа в открытом и закрытом состоянии калитки. Если нет перекосов, вкручивают остальные саморезы – минимум 6 штук на квадратный метр. На каркас и опоры наносят дополнительный слой краски, также закрашивают царапины на профлисте.

Установка и окраска профлиста

Установка замка

Место для установки замка вы должны были сделать заранее, во время сварки каркаса. Замок прикладывают к каркасу, размечают замочную скважину на профлисте и контуры отверстия под ответную часть замка в опоре. Выпиливают отверстие с помощью болгарки с маленьким кругом, после чего края отверстия обрабатывают напильником, подкрашивают и крепят ответную часть. Для вырезания отверстия в профлисте используют ножницы по металлу или просто высверливают его дрелью.

Калитка из профнастила, выполненная с соблюдением всех правил, может прослужить 25 и более лет. Профнастил не боится атмосферных осадков, выглядит нарядно и аккуратно, и при необходимости может быть снят с каркаса и заменен без особых усилий и финансовых затрат. Калитка из профилированного листа может стать украшением участка, если при ее изготовлении использовать фантазию.

Как сделать и установить калитку своими руками - 2

Фото как изготовить и установить калитку. Смотрите текст под фотографиями в качестве описаний действий. Продолжение монтажа калитки.

Лучше установку калитки своими руками производить вдваем.

Камешки положили на дно ямки. Примеряем правильно ли совпали по высоте калитка и забор.

Но в нашем случае, при установке калитки своими руками, забор в верхней части уже на 30 мм. чем низ. Мы подрезаем столбы из бетона, очень аккуратно, кругом по бетону.

Столбы сузились за счет бетонных секций забора. Притом нарушиться геометрия может и после монтажа калитки. Поэтому я всегда предпочитаю перемычку сверху.

В нашем случае перемычку между столбов калитки, сверху и внизу, установили до монтажа. После того как застынет бетон на столбах калитки, мы перемычки срежим. Приваривать перемычки на столбы калитки, следует так. что бы их легко можно было срезать или отбить, после установки своими руками.

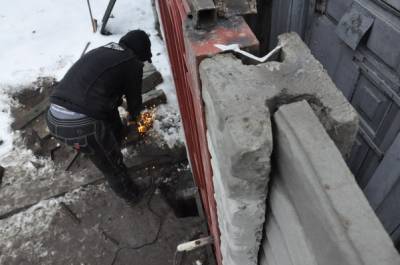

Отрезаем кусочек 63 уголка и привариваем к столбу калитки.

На фото видно,как уголок опирается на верхнюю часть застывшего бетона (левого) столба. Нарезаем еще кусочки привариваем в те места, где они будут служить опорами до заливки бетоном в низу.

На правом столбе, калитки своими руками, то же привариваем всякие закладные опоры и выступы.

А на этом фото видно кусочек уголка приварен в верхней части бетонного столба забора. Для опоры металлического столба калитки.Затем снимаем калитку и пока столбы будут застывать, мы покрасим калитку.

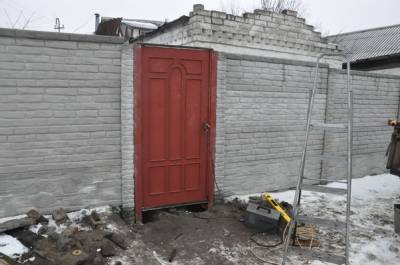

Прошла неделя, теперь можно устанавливать калитку, бетон застыл. Конечно полное застывание бетона происходит гораздо позже, но долго ждать нет желания, хочется пользоваться обновкой.

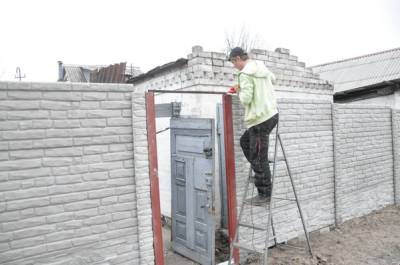

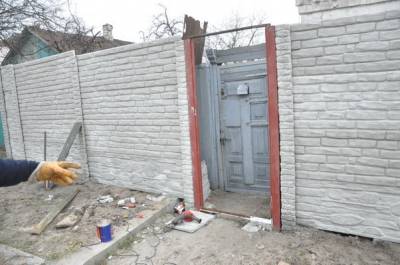

Вот на фото видна монтажная перемычки из металла. Перемычка делается из любого металлического материала устраивающего нас по жесткости.

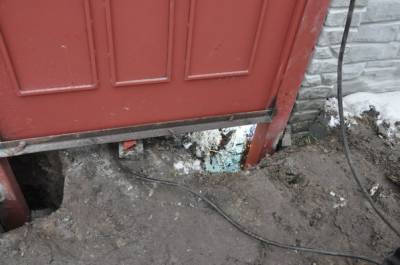

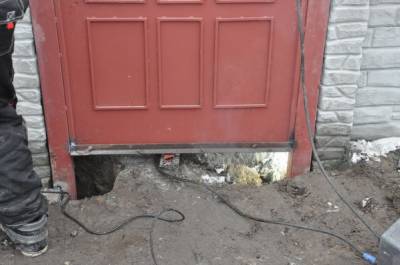

Внизу так же перемычка приварена только для доставки и удобства монтажа.

Уголок приварен, только сверху, поэтому удалить его с помощью болгарки не составит труда. Можно еще отломать уголок.

Так как полотно калитки открывается внутрь, нужно старую калитку разобрать до момента открывания металлической калитки, без помех.

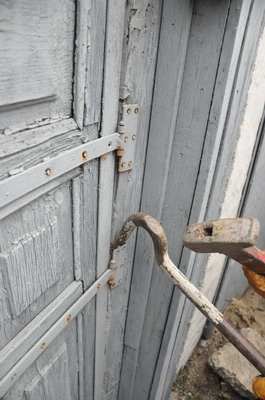

Демонтируем петли на калитке из дерева. Для этого пригодилась "фомка" и молоток.

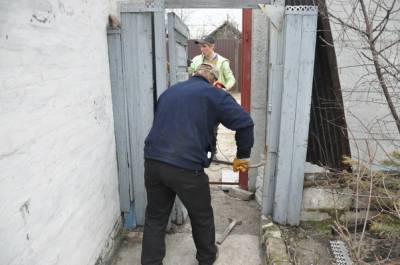

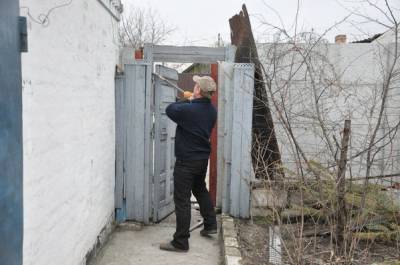

Разбираем столб из дерева. Калитка почти сгнила и разборка досок на обшивке столбов происходит без усилий.

Пока один человек разбирает калитку из дерева, другой занимается металлической калиткой.

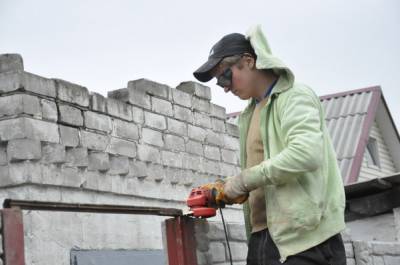

Перемычка на верхней части столбов срезается с помощью режущего инструмента.

При работе с болгаркой, не забывайте надевать защитные очки.

Как сделать калитку своими руками?

September 12, 2013

Если вы думаете о том, как сделать калитку у себя на даче, то в первую очередь следует определиться с типом будущего изделия. Также необходимо обратить внимание на то, чтобы выбранная модель как можно лучше подходила к общему стилю оформления участка и была выполнена из того же материала, что и сам забор.

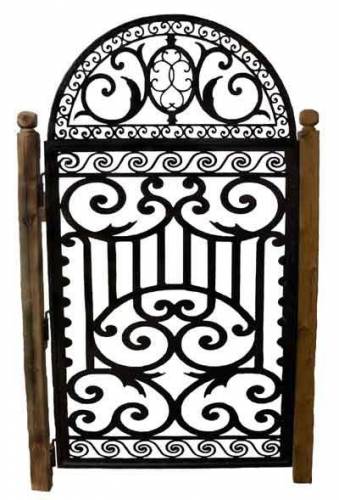

Также следует заранее определиться с тем, какие требования вы выдвигаете к использованию калитки, кроме ее прямого назначения, и подумать о том, какую сумму вы готовы потратить на ее возведение. Например, калитки металлические из кованого железа выглядят очень эффектно и изысканно и способны украсить любой забор, однако их стоимость достаточно велика, поэтому позволить себе подобную модель может далеко не каждый.

Самое оптимальное решение - это обычная деревянная калитка. Такие изделия довольно прочны и надежно скроют вашу территорию от любопытных взглядов прохожих. Давайте рассмотрим то, как сделать калитку из дерева самостоятельно и без особых затрат.

Лучше всего для изготовления подобных элементов использовать древесину твердых пород. В качестве опор для крепления калитки нужно сделать столбы из газобетона - подобные изделия легко найти в строительных магазинах и стоят они недорого. Сначала следует сделать две боковины, на которых и будет крепиться рама калитки (фото пошаговых мастер-классов подобных работ можно увидеть на строительных порталах). Изготавливаются эти детали из досок. После того как боковины вырезаны и обработаны, их размеры необходимо тщательно выверить и при необходимости подогнать. Теперь их можно крепить на опорные столбы при помощи саморезов.

Перед тем как сделать калитку, надо собрать для нее раму. Изготавливается она из четырех заблаговременно окрашенных досок. Углы рамы дополнительно укрепляются металлическими планками, которые крепятся саморезами. Если вы хотите, чтобы ваша конструкция была более жесткой, можно при сборке использовать специальные зубчатые пластины из латуни. Затем на заранее подготовленную опорную плашку устанавливаются петли для будущего изделия.

После того как вы убедились в том, что рамная конструкция легко входит в проем, необходимо сделать специальный подкос, который придаст изделию дополнительную прочность. Подкос следует закрепить на основании рамы при помощи металлических пластин.

Затем следует установить готовую раму на петли и начать процесс обшивки изделия. Каждую доску, используемую для отделки калитки, следует прочно закрепить как минимум на два болта. Следует учесть то, что угловые доски требуют еще большей надежности крепления. В последнюю очередь нужно установить ручку и задвижку. Для того чтобы ваша калитка приобрела более привлекательный вид, можно фигурно обрезать верхнюю часть досок. Делается это с помощью электролобзика.

Как сделать ворота с калиткой?

Технически эта работа не сложная, но займёт много времени и подходить надо со всей тщательностью.

Лучше всего сразу набросать себе схемку с указанием размеров, а так же сразу же определиться с типом ворот с материалами.

Самые простые в изготовлении это распашные ворота и такая же калитка.

Опять же надо отталкиваться от Ваших задумок, ворота можно крепить на металлические направляющие (столбы), можно на асбестоцементные трубы, можно на деревянные столбы, можно на кирпичные, или каменные.

Отсюда и порядок монтажа.

К примеру если используете профилированную, или круглую трубу, то предварительно ту часть что уходит в землю, надо обработать антикоррозийной грунтовкой.

Если деревянные, то битумной мастикой.

Если асбестоцементную полую трубу, то придётся вовнутрь заливать бетон, через армирование.

Материал изготовления каркаса и ворот и калитки, так же может быть разным, это и уголок и профильная труба и так далее.

Финишная отделка и дерево и листовой металл и профилированный лист.

В общем охватить всё, сложно.

Останавливаемся каркас уголок, профилированный лист, столбы металл.

В начале разбираемся со столбами, что бы не было в дальнейшем проблем, вкапываем (бурим) их ниже точки промерзания и значительно ниже, от 1, 50, до 1-80.

На дне песчаную подушку в 15-ь см с проливкой и трамбовкой.

Дальше, устанавливаем столбы строго вертикально (работаем уровнем), временно расклиниваем и дальше заливаем бетон, бетон при заливки протыкайте что есть под рукой (арматура, уголок), так он плотней заполнит отверстие.

Теперь ждём пока бетон полностью застынет.

Готовим каркас, тут всё понятно, размеры ворот обычно три, 3,5 метра, калитки метр, отсюда и отталкиваемся.

Каркас свариваем при помощи сварки, варим прямо на земле, учитывайте что створок ворот у нас две, даём равные размеры на каждую.

Можно дать рёбра жёсткости по диагонали каркаса.

Что бы столбы сидели надёжно и ворота их не раскачали со временем, советую углубить и вкопать столб ниже уровни земли и соединить его с опорными, той же сваркой, можно и в верху сделать тоже самое, если не планируете заезжать в ворота на грузовике.

В общем-то всё, в калитке замок, в воротах запор, привариваем петли, в калитке можно на болтах.

Осталось закрепить профилированный лист и работа закончена.

Профлист крепится на саморезы, но не забудьте заранее просверливать отверстия, чуть меньшего диаметра самореза.
