Критерии выбора тепловой завесы на ворота

25 Июнь 2015 Алексей

Тепловая завеса на ворота в цех относится к промышленному типу оборудования. Но основная функция подобной техники сходна с той, что реализуют прочие аналоги – создание воздушной преграды для смешения холодного воздуха с улицы и теплого из помещения.

Существует довольно большой выбор таких устройств, что позволяет устанавливать их с любой стороны ворот: сбоку, над ними, по нижней части.

Содержание:

Для чего служат и где могут использоваться

Тепловая завеса в производственный цех монтируется с целью снизить потери тепла в помещениях, где большую часть времени дверные проемы не защищены от проникновения сквозь них воздушной среды с улицы. Это происходит при погрузках/разгрузках, частом въезде транспорта. Но помимо производственных объектов подобная техника нередко устанавливается и в частном порядке – в гаражах. Еще одна область применения – гражданские объекты, например, автомастерские.

Смотрим видео, принцип работы:

Тепловая воздушная завеса на ворота в цех позволяет значительно экономить энергию, что объясняется отсутствием необходимости интенсивного прогревания помещения после каждого открытия ворот. Однако на эффективность подобной техники влияет еще и расположение.

Например, в гараже или автомобильных мастерских, где нередко наблюдается картина, когда транспорт останавливается непосредственно в самом проеме, очень рекомендуется использовать нижний вариант обдува, так как верхняя подача теплого воздуха попросту не будет блокировать поступление холодной воздушной среды из-за стоящего в проеме автомобиля.

Какие бывают виды завес, их конструкция и особенности работы

Электрические завесы

Различают два типа используемого сегодня оборудования с однонаправленной подачей прогретого воздуха:

Различают также подобную технику и по режиму работы: на постоянной или периодической основе. Существует и классификация по направлению подаваемого воздушного потока:

1. Движение потока происходит снизу вверх. В данном случае устройства устанавливаются под воротами. Как уже упоминалось выше, такой способ эффективен не всегда, а лишь, когда в воротах часто останавливаются машины. Однако есть и недостатки у данного решения – это слишком быстрое засорение механизма, из-за чего на порядок чаще требуется выполнение обслуживания.
2. Движение воздушной среды сверху вниз. Это классический способ расположения подобной техники. Оборудование устанавливается непосредственно над воротами.
3. Направленный поток движется в горизонтальной плоскости, что реализуется посредством расположения устройств сбоку от ворот.

Принцип действия подобного оборудования сходен для всех исполнений: посредством мощного вентилятора, встроенного в корпус устройства, нагнетается воздух. Его выход может быть организован разными способами, все зависит от типа установки. Но в любом случае конструкцией будет предусмотрена щель определенного размера, через которую воздух подается на границу объекта и внешней среды.

Рекомендации по выбору

Тепловая воздушная завеса для гаража или для цеха подбирается с учетом ряда параметров:

1. Тип устройства. При этом учитывается целевое назначение помещения и особенности работы в нем.
2. Производительность такого оборудования определяется рядом характеристик: мощность, скорость движения воздуха и расход воздушной среды.
3. Размеры устройства (длина), что особенно важно при выборе вертикальных завес.
4. Способ нагрева воздуха: посредством водяного теплоносителя или с использованием электричества.

Когда подбирается дизельная или газовая тепловая пушка для гаража или устройство для цеха, в обоих случаях важно правильно определить тепловую мощность такого оборудования, что позволит прогревать воздух на требуемой высоте и с достаточной скоростью.

Смотрим видео, кртерии выбора:

При выборе агрегата с нужной мощностью необходимо принять во внимание объем помещения, а также уровень его теплоизоляции и среднее значение температур снаружи и внутри объекта.

Как рассчитать тепловую мощность и расход воздуха

Для расчета достаточной производительности необходимо примерно представлять, с какой скоростью в помещение определенного объема поступает воздух. Для этого умножается значение скорости воздушного потока и объема помещения. Полученную величину (L_пр ) используют для получения значения требуемого расхода воздушной среды с использованием такой техники:

Lзав=Lпр/j(B/b+1),

где j – коэффициент, определяющий силу создаваемого устройством потока, соответствует значению 0,45

B, b –параметры щели, сквозь которую будет подаваться воздушный поток.

Расчет мощности тепловой завесы на ворота:

Qзав = 0,24Lзав (tз – tнач),

где t_з. t_нач – значения усредненных температур непосредственно самой воздушной завесы и наружной среды, соответственно.

Особенности монтажа и эксплуатации

Устанавливается подобная техника максимально близко к проему. При этом достигается наивысшая степень эффективности при организации защитной струи воздуха. Важно также проследить, чтобы длина устройства соответствовала ширине проема, если был выбран вариант установки над воротами. В случае, когда монтируется вертикальная установка, тогда необходимо подбирать ее длину, исходя из высоты ворот.

Все работы по монтажу подобной техники выполняются исключительно с внутренней стороны помещения. Еще один важный нюанс – контроль работы систем кондиционирования и вентиляции, чтобы избежать дополнительного воздействия на работу устройства. Если ворота слишком широкие, тогда можно задействовать несколько установок. Их соединение между собой в данном случае реализуется посредством специального соединительного комплекта.

Смотрим видео, монтаж и установка:

В зависимости от типа выбранного устройства механизм может комплектоваться элементами крепления: для настенного или потолочного монтажа. Управление подобной техникой производится также в соответствии с типом устройства. При установке завесы необходимо подбирать анкера с учетом не только основного веса самой конструкции, но также принимается во внимание и вероятная нагрузка в случае возникновения вибрационных волн, что особенно актуально в ремонтных мастерских и производственных цехах.

Таким образом, выбор и монтаж специального оборудования для создания воздушных завес несколько сложнее, чем покупка такого оборудования, как дизельная тепловая пушка для гаража. Хотя и перед приобретением промышленного устройства принимается во внимание тепловая мощность, скорость подачи воздуха и производительность работы. Но к этим параметрам еще добавляется необходимость выбора способа установки (потолочный, настенный, напольный), оценка нагрузки на элементы крепления и, конечно же, размеры непосредственно самого оборудования, что позволит создать воздушную завесу по всей ширине дверного проема или ворот.

Все про мебель.

Мебель, мебель, мебель, мебель. мебель везде!

Магия мебели

Завесы на ворота экономия вашего бюджета(1)

Завесы сберегают энергию и деньги.

Дорогие посетители сайта хочу написать про пвх завесы. Узнал я про завесы на ворота несколько лет тому назад, в те времена я начинал свою бизнес- деятельность ( занялся я в то время продуктами питания) для торговли пришлось орендовать склад, а они в основной массе остались нам от союза, соответственно, вы можете прекрасно представить, в каком состоянии там дверные проемы и какие энергофинансовые потери приходилось затрачивать для охлаждения до необходимой температуры в помещении склада. В это время я услышал про некие термошторы или как их мне только не называли: шторы для дверей, шторы пвх, ленточные шторы, завесы, пластиковые шторы, завесы на ворота, пвх завесы, ленточные пвх завесы, шторы на ворота, завесы для дверей, силиконовые шторы, термошторы, ну и тому подобное, в результате это не имеет большого значения. Решил я использовать завесы для дверей.

Воздушные завесы. Схема воздушной тепловой завесы у ворот цеха .

Воздушная завеса образуется при помощи специальной установки путем создания струй воздуха, которые ограничивают зону распространения вредных выделений, образующихся при выполнении производственных процессов.

Воздушные завесы в сборочных цехах препятствуют проникновению в воздушную зону всего помещения вредных паров и мелких капелек краски с участка окраски крупных изделий. Для этого по периметру участка, в его верхней части, располагают воздуховод, имеющий приточный вентилятор. В нижней части воздуховода устраивают щель, под которой на полу располагают решетку канала вытяжки. Струя приточного воздуха, выходя из щели с большой скоростью, пронизывает все воздушное пространство до решетки, где захватывается потоком воздуха вытяжного канала.

Воздушная завеса ограничивает распространение вредных выделений за пределы участка и, захватывая эти выделения, уносит их из цеха по подпольным вытяжным каналам.

В термических и травильных отделениях с поверхности ванн вместе с испарением выделяются разного рода газообразные вредные вещества. Воздушная завеса, устроенная у борта ванны, препятствует распространению вредных веществ по всему помещению и направляет их к вытяжным устройствам.

Воздушные пли воздушно-тепловые завесы предусматриваются у ворот, открывающихся чаще пяти раз или не менее чем на 40 мин в смену, а также у открытых технологических проемов отапливаемых зданий и сооружений, находящихся в районах с расчетной температурой наружного воздуха для холодного периода года минус 15° С и ниже, при отсутствии тамбуров или шлюзов.

Воздушно-тепловые завесы предусматриваются у входных дверей вестибюлей зданий и вспомогательных сооружений в зависимости от температуры наружного воздуха и количества людей, проходящих в течение часа:

при температуре от -15 до -25°С - 400 человек и более

при температуре от -26 до -45°С - 250 человек и более

при температуре ниже -45° С - 100 человек и более.

Такие завесы устраиваются также у входных дверей производственных зданий и помещений, оборудованных системами кондиционирования воздуха у входных дверей производственных зданий при расположении постоянных рабочих мест вблизи входных дверей у проемов технологического оборудования при поступлении через них вредностей и холода.

Температура воздуха, подаваемого воздушно-тепловыми завесами, не должна быть более 50° С для наружных дверей и 70° С для ворот и технологических проемов.

Теплый воздух из щелей воздуховода, расположенных в нижней части боковых сторон ворот или дверей, направляется навстречу воздушному потоку (рис. 16).

Рис. 16. Схема воздушной тепловой завесы у ворот цеха

Скорость выхода воздуха из щелей допускается не более 5 м/с для наружных дверей вспомогательных зданий промышленных предприятий, 8 м/с -для наружных дверей в производственных зданиях и 25 м/с - для ворот и технологических проемов. Аварийная вентиляция устраивается в производственных помещениях, в воздух которых возможно внезапное поступление больших количеств вредных или взрывоопасных газов. Такие поступления возможны в газогенераторных и компрессорных помещениях, при выполнении некоторых производственных процессов.

Аварийная вентиляция выполняется вытяжной, при этом поступление воздуха в помещение специальным вводом может не предусматриваться. Аварийная вентиляция должна обеспечивать воздухообмен не менее 8-кратного совместно с основной системой вентиляции для всех производств, кроме категории А, Б, В, для которых обеспечивается также 8-кратный воздухообмен, но дополнительно к основной системе вентиляции.

При пользовании аварийной вентиляцией допускается временное охлаждение помещений.

Для аварийной вентиляции используются преимущественно осевые вентиляторы, обладающие большой производительностью, исключающие возможность какого-либо ценообразования.

Система аварийной вентиляции должна включаться автоматически при остановке любой из основных систем.

Промышленные тепловые завесы для ворот

Тепловые промышленные завесы для ворот используют в различных общественных зданиях – гостиницах, офисах, банках, складах, вокзалах и так далее. Завесы на ворота крепят на стенах и потолках, а также на оконных проемах, не зависимо от того какие ворота у Вас установлены - ворота рулонные. секционные. Они бывают вертикальными и горизонтальными, то есть выполняют их по-разному. Принцип работы не очень сложный – направляется мощная воздушная струя теплого воздуха снизу или сбоку проема, при этом создается воздушный занавес.

Завесы для ворот значительно экономят количество энергии. Они никогда не пропустят в помещение зимой холодный воздух, а летом – теплый. В завесы встроены специальные тепловые нагреватели, которые работают на электроэнергии, либо на горячей воде. Для того, чтобы сохранить холодный воздух, необходимо использовать завесы на ворота без теплообменников. В помещение, закрытое завесой, не попадут насекомые, выхлопные газы и микроорганизмы, не будут ржаветь петли для ворот от конденсата.

Как можно установить?

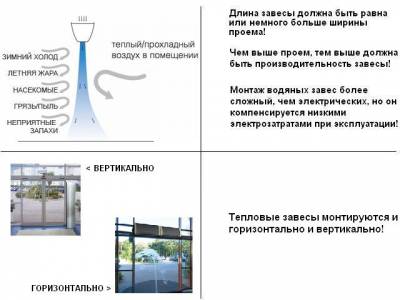

Воздушные промышленные завесы для ворот можно установить с помощью трех вариантов.

— Первый вариант – устанавливаются над проемами, в горизонтальной плоскости, струя направляется вниз.

— Второй вариант – устанавливаются на полу, струя направляется вверх – больше всего подходит для транспорта.

— Третий вариант – вертикально, струя направляется горизонтально, завесы на ворота устанавливаются с одной стороны или с обеих.

Установка таких завес окупается достаточно быстро. В настоящее время производители завес для ворот начинают их усовершенствовать: повышать надежность, уменьшать уровень шума.

Какие типы завес существуют?

Основное применение завеса – это склады или производственные помещения, в которых самой главное задачей является отделить холодный воздух. Самый оптимальный вариант таких устройств – это собранные на базе канального оборудования.

Воздухораздающие коробы можно подобрать с помощью геометрических параметров ворот.

Чтобы управлять такими воротам, существуют специальные блоки автоматического управления, подбирающиеся индивидуально под мощность вентилятора.

Виды приборов по способу нагрева воздуха

Завесы бывают совершенно разными, например, с водяным обогревом, использующимся для нагрева горячей воды из отопительных систем. Это позволяет сократить электрические расходы, затрачивая его только на работу вентилятора. Завесы с водяным обогревом менее эффективны, чем с электрическим. Но у них тоже есть недостаток – это сложность при монтаже.

С их применением обязательно нужно запомнить, что теплопроизводительность завесы напрямую зависит от температуры воды в самой системе. Именно из-за этого, чтобы система хорошо работала, за ней необходимо наблюдать. Чтобы контролировать поток воздуха, необходимо оснастить прибор регуляторами. Еще одно преимущество водяной завесы – это использование не только зимой для обогрева, но и летом для кондиционирования воздуха.
