Приводы DoorHan серии ARM для автоматизации распашных ворот.
Привод ARM-320Привод ARM-320 адаптирован к эксплуатации в различных климатических условиях, сертифицирован и отвечает всем российским и европейским нормам безопасности. Применение высококачественных материалов и морозоустойчивой смазки обеспечивает бесперебойное функционирование привода в диапазоне температур от –20 до + 55°С. Широкий диапазон рабочего напряжения (от 180 до 280 В) позволяет использовать привод в сетях с нестабильным напряжением. Благодаря большому крутящему моменту (320 Нм), Arm-320 может быть установлен на промышленные ворота массой до 800 кг. Автоматика DoorHan ARM-320 рычажного типа комплектуется платой управления DoorHan PCB-SW со встроенным радиоприемником 433МГц и памятью на 60 пультов DoorHan Transmitter. Блок управления имеет входы для подключения фотоэлементов на открытие и закрытие, нормально-замкнутой кнопки "СТОП", вход пошагового управления, возможно подключение электрического замка. PCB-SW гибок в настройке: регулируется усилие отдельно для каждого двигателя и режим максимального усилия в начальный момент запуска, есть задержки открытия/закрытия первого привода на воротах с наличником, автоматическое закрытие (в том числе по фотоэлементам), предварительное включаение сигнальной лампы, ручное управление, функция "калитки".

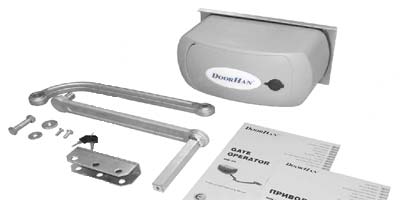

В комплект привода входят: • привод • монтажная пластина с отверстиями • передний кронштейн • прямой рычаг • изогнутый рычаг • гарантийный талон с индивидуальной маркировкой, которая дублирует информацию на приводе и коробке • инструкция ARM-320 на русском и английском языках. Комплект привода упакован в коробку с пенопластовым наполнением, которое гарантирует его сохранность во время транспортировки.
Корпус привода выполнен из ударопрочного ABS-пластика с высокими электроизоляционными свойствами. Большая толщина и качество пластика надежно защищают внутреннюю часть привода от деформаций и негативных воздействий окружающей среды. Элегантный корпус придает приводу эстетичный вид, а резиновые уплотнители предотвращают проникновение в механизм пыли и влаги. Такой важный элемент, как блок концевых выключателей, надежно закрыт корпусом, имеющим класс защиты IP54. Цветной пластик корпуса позволяет электроприводу сохранять первоначальный внешний вид на протяжении всего периода эксплуатации.
Привод ARM-320 оснащен самоблокирующимся редуктором, который обеспечивает запирание ворот в крайних положениях и исключает необходимость установки дополнительных замков на них.
Для открытия или закрытия ворот при отсутствии электроэнергии предусмотрен механический расцепитель, при повороте рычага которого происходит разблокировка редуктора, благодаря чему привести ворота в движение можно вручную. Мотор и редуктор привода Arm-320 выполнены в едином корпусе, что делает При достижении температуры привода в 125 0С во время интенсивного использования, срабатывает термозащита и привод отключается, защищая электродвигатель от перегрева и выхода из строя.
Мотор и редуктор привода Arm-320 выполнены в едином корпусе, что делает его максимально компактным.
Для предотвращения несанкционированной разблокировки ворот, рычаг системы расцепления находится под специальной крышкой с замком. Для обеспечения работоспособности замка в любых климатических условиях, он оснащен пылевлагозащитным кожухом, который надежно защищает личину замка от воздействий окружающей среды.
Привод оборудован микровыключателями, которые помогают максимально точно отрегулировать остановку створок ворот в крайних положениях. Двусторонняя конструкция блока концевых выключателей позволяет использовать его на приводе, установленном как на левой части проема ворот, так и на правой, что обеспечивает исключительно удобный монтаж и настройку.
Для обеспечения максимальной безопасности при работе привода, была разработана специальная конструкция рычага, у которого отсутствуют зоны защемления типа «ножницы». Одним из преимуществ рычажного привода является универсальность конструкции, которая предусматривает его установку как на левую, так и на правую сторону ворот для открытия наружу или внутрь огороженной территории.
Плата управления произведена в соответствии со всеми действующими стандартами безопасности. Плата управления приводом ARM-320 разработана с учетом последних требований электромагнитной совместимости и включает в себя все необходимые фильтры электромагнитных помех, которые позволяют бесперебойно функционировать приводу при воздействии на него непреднамеренных радиопомех, а также предотвращают появление помех другим техническим средствам.
Преимуществами платы являются удобство и простота настройки работы привода. Все клеммы на плате подписаны, что помогает производить подключения интуитивно и очень быстро.
Легкосъемные клеммы значительно упрощают процесс подключения. Наличие разъемов позволяет подсоединить большое количество дополнительных устройств управления и безопасности, например, фотоэлементов, которые можно подключить как на открытие, так и закрытие ворот.
Морозоустойчивый LED-дисплей позволяет визуально контролировать все этапы программирования работы привода и получать информацию о количестве записанных пультов ДУ.
Трансформатор, за счет увеличенного сечения провода обмотки и оптимизированного сердечника, обладает улучшенными электрическими характеристиками.
Оптимально подобранное значение рабочего напряжения варистора позволяет защитить трансформатор и плату от высоковольтных импульсных помех.
На плате предусмотрены специальные измерительные точки для проведения автоматического тестирования в процессе ее производства, что гарантирует высокое качество исполнения платы и ее работоспособность.
Для дистанционного управления приводом с помощью пульта ДУ в плату встроен приемник с несущей частотой 433 МГц, в который можно прописать до 60 пультов ДУ. Система радиоуправления использует технологию динамического кода, который изменяется при каждом сигнале, что обеспечивает полную безопасность и секретность производимого сигнала, исключая несанкционированное использование привода. Наличие специального разъема на плате для подключения приемника позволяет управлять автоматикой DoorHan при помощи пультов других производителей.
Для защиты от влаги, поверхность платы покрыта лаком.
Программирование работы привода осуществляется при помощи кнопок, расположенных на плате управления. Все этапы программирования отображаются на дисплее. Простота и интуитивность программирования всегда лежали в основе разработок программного обеспечения DoorHan. Вот почему процесс программирования работы привода разложен на этапы и имеет элементарную логику. Плата позволяет запрограммировать ряд функций, обеспечивающих комфорт и безопасность использования приводов. • Автозакрытие. Функция автоматически закрывает ворота через установленный промежуток времени. • Реверс по усилию. Наличие этой функции является обязательным условием для соответствия привода требованиям европейских норм безопасности. Алгоритм остановки привода по усилию способен распознать препятствие, случайно возникнувшее в проеме ворот, и дать команду на остановку и начало движения полотна в обратном направлении. Это позволяет избежать травм или серьезных затрат в случае попадания человека или постороннего предмета в поле действия автоматической системы. Усилие, по которому подается команда на реверс ворот, является настраиваемым. • Задержка движения створки. Эта функция позволяет запрограммировать время задержки одного привода при открытии или закрытии ворот, что необходимо при автоматизации распашных ворот с нащельником. • Способ управления. Функция предназначена для программирования запуска открытия и закрытия двух створок ворот с помощью одной или разных кнопок, а также управления одной створкой с помощью одной кнопки. • Пусковой режим. В течение 2 секунд после подачи команды на открытие, привод работает с максимальным усилием, что крайне важно для комфортной эксплуатации ворот в зимний период. Функция позволяет легко сдвинуть полотно с места в первоначальный момент движения.
Передний кронштейн имеет 3 отверстия для настройки оптимального положения рычага на уже установленном кронштейне. Монтаж привода осуществляется без сварочных работ.
При разработке привода ARM-320 особое внимание было уделено простоте и удобству монтажа. За счет мощной крепежной пластины, привод может быть установлен на столбы больших размеров с любым качеством поверхности. Это позволяет использовать его в местах, где применить другие типы приводов просто невозможно. СодержаниеСведения о данном документеПояснение условных обозначений Указание на опасность, которая может привести к повреждениям или разрушению изделия. КОНТРОЛЬ Указание на необходимость проведения контроля. ССЫЛКА Ссылка на отдельные документы, которые необходимо соблюдать. Призыв к действию - Список, перечисление 1. Общие указания по безопасности1.1 использование, соответствующее назначениюДля данного изделия Comfort 50, 60 действительно: &bdquo11.1 Teхнические данные&ldquo 1.2 Целевая группаМонтаж, присоединение и прием в эксплуатацию: квалифицированный, обученный специализированный персонал Работа, проверка и техобслуживание: эксплуатирующий установку ворот. требования к квалифицированному и обученному специализированному персоналу: требования к эксплуатирующему установку ворот: 1.3 гарантияДанное изделие изготавливается в соответствии с директивами и нормами, приведенными в заявлении изготовителя и заявлении о соответствии изделия. Данное изделие покинуло завод в безупречном, с точки зрения техники безопасности, состоянии. В нижеследующих случаях изготовитель не несет ответственности за ущерб. Гарантия на изделие и комплектующие к нему утрачивает силу при: Гарантия не распространяется на батареи, аккумуляторы, предохранители и осветительные приборы. Дальнейшие указания мер безопасности находятся в соответствующих главах документа. &bdquo4. Moнтaж&ldquo &bdquo5. Приeм в эксплуaтацию&ldquo &bdquo6. Работа&ldquo &bdquo7. техобслуживaние&ldquo &bdquo8. Дeмoнтаж&ldquo Производитель: Marantec (Германия) Назначение: Промышленный сектор Высококачественный однофазный (230 В) привод STA с внешним блоком управления, предназначенны для автоматизации сбалансированных промышленных секционных ворот массой до455 кг . в том числе для использования в помещениях с повышенной влажностью (IP65), а также в неотапливаемых помещениях (до -25°С). Программирование: электронные концевые выключатели быстрое и удобное программирование в двух режимах: расширенный режим (настройка других многочисленных параметров и диагностика): с помощью съемной панели программирования с ЖК-дисплеем (дополнительная опция) упрощенный режим (настройка конечных положений): с помощью съемной светодиодной панели программирования (входит в комплект блока управления) высокая надежность механических и электронных компонентов, узлов и механизмов аварийное управление воротами с помощью цепи возможность эксплуатации в помещениях с повышенной влажностью (IP65), а также в неотапливаемых помещениях (до -25°С) Технические характеристики COMFORT 515 MarantecCOMFORT 515 комплект автоматики для распашных ворот Marantec. Оптимальный выбор для небольших, шириной до 2,5м и весом до 200кг ворот. Производитель Marantec (Германия). More infoОписаниеCOMFORT 515 от немецкого производителя Marantec — это комплект оборудования для распашных ворот, обладающего повышеной безопасностью благодаря низковольтному подключению (24В) - безопасен в использовании. Гарантия и качество от немецкого производителя для небольших ворот, усилие 1000N. - Энергосберегающий режим - Плавный пуск/Плавная остановка - Система ручной разблокировки - Электронный контроль дистанции пути “Hall-Sensor” - Автоматическое закрытие - Разъем для аккумулятора - Обратный ход при столкновении с препятствием Источники: , , ,
| |
