Двери и ворота промышленных зданий

Двери и ворота промышленных зданий - раздел Философия, Курс лекций по архитектуре промышленных зданий Двери Производственных Зданий Имеют Номинальные Размеры.

Двери производственных зданий имеют номинальные размеры: от 1 до 2 м по ширине и 1,8 – 2,4 м – по высоте. По конструкции они бывают: одно- и двупольные распашные и откатные по материалу – деревянные, металлические, стеклянные.

Эвакуационные двери проектируют только распашными и открывающимися наружу, по направлению движения. Глубина тамбура производственного здания назначается из расчета: ширина полотна двери плюс 0,4 – 0,5 м.

Дверные проемы обрамляют коробками. Деревянные коробки изготавливают из брусков и крепят гвоздями или ершами, забивая их в пробки, заложенные в стены. Деревянные полотна выполняют из клееных щитов или ДСП с облицовкой. Нижнюю часть полотна (60 см) обшивают оцинкованным железом.

В противопожарных деревянных дверях полотна выполняют из щитов, между которыми располагают асбестовый картон. Деревянные коробку и полотно пропитывают антипиренами.

Стальные двери имеют коробку и обвязку полотен из холодногнутых оцинкованных и окрашенных профилей, а полотна – из полужестких минераловатных плит, обшитых с двух сторон стальными листами толщиной 2 мм. Горизонтальные и вертикальные элементы обвязок коробки и полотна соединяют между собой при помощи уголков и самонарезающих винтов.

Стеклянные двери имеют обвязку из стальных или алюминиевых профилей с наличниками из пластмассы. Полотна выполняют из закаленного стекла («сталинита») качающимися.

Ворота в промышленных зданиях для проезда транспорта устраивают с учетом габаритов транспортных средств в груженом состоянии. Так, высота ворот для безрельсового транспорта назначается не менее, чем на 200 мм больше высоты транспортного средства, а ширина – не менее, чем на 600 мм. Размеры проемов должны превышать размеры ворот не менее чем на 600 мм.

В цехах с большой интенсивностью людских потоков ворота используют и для прохода людей. Для этого в одном из полотен ворот предусматривают калитку.

Расстояние между воротами назначают из технологической целесообразности и условий эвакуации из помещений.

Железнодорожные раздвижные ворота для железной дороги нормальной колеи имеют размеры 4,9х5,4 м.

Типовые ворота имеют размеры: 2,4х2,4 3,0х3,0 3,6х3,0 3,6х3,6 3,6х4,2 4,8х5,4 м.

Снаружи ворот устраивают въездные пандусы с уклоном до 10%.

Ворота производственных зданий по конструкции могут быть распашными, раздвижными, подъемными, подъемно-поворотными и откатными (рис. 3). Наиболее просты в устройстве и надежны в эксплуатации раздвижные и распашные ворота.

Раздвижные ворота состоят из створок, рамы, направляющих и необходимых механизмов для движения створок. Конструкция створок ворот представляет собой каркас из стальных труб, заполненный филенками, которые выполняются из органического стекла, пластика или могут быть трехслойными металлическими с утеплителем из цементного фибролита. Стойки рамы выполняют трубчатого сечения одиночными, а ригель – из двух труб с наружной обшивкой из стального листа и утеплителем. При установке ворот в панельных стенах пространство между стойками рамы и соседними панелями заполняют кирпичом. При этом рама ворот выступает за лицевую линию кладки на 25 мм (рис. 2).

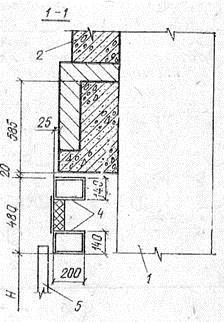

В зависимости от ширины ворот раму опирают на уступы фундаментов колонн каркаса или на самостоятельные фундаменты. В пределах шага колонн, между которыми расположены ворота, фундаментную балку не укладывают.

В промышленных зданиях рекомендуется устраивать ворота качающегося типа. Качающиеся полотна выполняют из резины или прозрачного упругого пластика. Такие ворота до минимума сокращают тепловые потери из помещений.

Приводы для промышленных ворот

Привод промышленных ворот обеспечивает пользователям дополнительный комфорт и удобство в обращении. Оснащенные автоматикой ворота позволяют сэкономить силы и время на их ручное открывание. Именно поэтому приводы для промышленных ворот все чаще привлекают внимание и находят применение на объектах различного назначения. Характерными особенностями приводов для промышленных ворот являются: скорость открытия, прочность конструкции, термоизоляция, герметичность. Приводы для промышленных ворот являются идеальным вариантом для производственных предприятий, цехов, складов, индивидуальных объектов.

При выборе автоматики, в первую очередь, следует учитывать конструкцию ворот, для которых она предназначена. Промышленные ворота необходимо оборудовать приводами высокой мощности, которые смогут поднять широкое и тяжелое полотно, и способными выдержать интенсивное использование.

ООО "Статус АС" предлагает приводы для промышленных секционных ворот ведущих производителей. Автоматика для гаражных секционных ворот представлена комплектами электроприводов фирм Hormann (Германия), Nice (Италия), Came (Италия), Faac (Италия), AN-Motors (Тайвань). Вся продукция сертифицирована и отвечает всем европейским стандартам. Гарантия производителя.

Квалифицированные специалисты ООО "Статус АС" помогут подобрать наиболее оптимальный и подходящий вариант для Вас. Предоставление полной информационной поддержки: связь с техническим специалистом, инструкции по монтажу, эксплуатации и обслуживании. Если Вы ранее установили промышленные секционные ворота, но хотели бы автоматизировать их работу, Мы поможем Вам подобрать оптимальный привод и комплектацию и произведем замер и монтаж автоматики.

Для дальнейшей безупречной работы ваших ворот рекомендуем заключать дополнительный договор сервисных и профилактических работ.

Приводы для промышленных секционных ворот Hormann (Германия)

Фланцевый привод для промышленных ворот WA 300 S4 может быть установлен двумя способами: вертикально и диагонально.

Вариант диагонального монтажа фланцевого привода для промышленных ворот Hormann WA 300 S4

Вариант вертикального монтажа фланцевого привода для промышленных ворот Hormann WA 300 S4

Автоматическое отключение привода не требует установки предохранителя замыкающего контура или каких-либо дополнительных деталей. Это позволяет существенно уменьшить время монтажа, снизить затраты на техническое обслуживание по устранению повреждений кабелей и т.д. В стандартной комплектации привода для промышленных ворот предусмотрены функции плавной остановки и плавного пуска, которые гарантируют плавный ход ворот и щадящий режим работы.

Фланцевый привод промышленных ворот WA 400

Привод промышленных ворот для крепления на фланце WA 400

По сравнению с монтажными системами других фирм этот запатентованный привод можно просто и быстро смонтировать на валу, при этом для монтажа необходимо значительно меньше места.

Может комбинироваться с блоком управления A/B 445, A/B 460, B 460 FU

Привод промышленных ворот с цепной передачей WA 400

Привод WA 400 с цепной передачей можно порекомендовать для всех типов ворот с небольшим боковым пространством и высотой не более 7000 мм. Привод с цепной передачей необходим для направляющих типов L и LD. Непрямая передача позволяет снизить нагрузку на ворота, обеспечивая тем самым щадящий режим работы.

Может комбинироваться с блоком управления A/B 445, A/B 460, B 460 FU

Горизонтальное положение для монтажа привода промышленных ворот WA 400 является стандартным, но используется и альтернативное вертикальное положение. Устройства, изображенные на фотографиях, могут по дополнительному заказу поставляться с цепной ручной аварийной деблокировкой.

Привод промышленных ворот для монтажа посередине WA 400 M

Данный вариант исполнения предназначен для установки на пружинном валу, поэтому не требует дополнительного бокового крепления. При установке необходимо учитывать высоту перемычки! Привод промышленных ворот WA 400 М подходит практически для любого типа направляющих и поставляется с безопасной разблокировкой.

Может комбинироваться с блоком управления A/B 445, A/B 460, B 460 FU

Цепной привод для промышленных ворот ITO 400

Не требуют дополнительного бокового пространства

Разблокировка осуществляется с помощью троса Боудена на ведущей каретке

Есть возможность аварийной деблокировки снаружи

IP 65 (брызгозащита)

Для низковедущей направляющей (L, LD) и стандартной направляющей (N, ND)

Максимальная высота ворот 4500 мм

Возможен вариант исполнения оснащенный блоком управления FU

Может изготавливаться для ворот с калиткой (по запросу)

Можно комбинировать с блоками управления A/B 460, A/B 445 и B 460 FU

Приводы промышленных ворот SupraMatic H и SupraMatic HD

Количество парковочных мест учитывая, что максимальное количество рабочих циклов ворот (открытие/закрытие) составляет до 100 в сутки

Нажимное и тяговое усилие 1000 Н, скорость открывания ок. 18 см/с, кратковременное пиковое усилие 1200 Ню

Изнутри активируется быстрая разблокировка

Вторая подвеска для направляющей FS 6 и FS 60, соединительный провод с евровилкой

Система гаражного освещения встроенная в соответствии с заводскими настройками длительности освещения составляет 2 минуты

Предохранительное устройство обеспечивает защиту от подваживания

Функциональные возможности могут быть расширены за счет дополнительных модулей (модули расширения для блока управления сигнальными лампами)

Приводы подходят для ворот с устройством, которое предотвращает обрыв пружин

SupraMatic H: ширина до 5000 мм (по запросу до 5500 мм), высота до 3000 мм

SupraMatic HD: ширина до 6750 мм (по запросу до 7000 мм), высота до 3000 мм

Для низковедущей направляющей (L) и стандартной направляющей (N)

Для ворот с остеклением, калиткой и ALS (по запросу)

Привод не подходит для ворот DPU

Приводы для промышленных рулонных ворот и рулонных решеток

Фланцевый привод для промышленных ворот

Идеальный вариант для использования со средними и небольшими рулонными решетками и рулонными воротами. Оснащен встроенным улавливающим устройством. Мы рекомендуем использовать фланцевый привод на рулонных воротах classic совместно с эффективной системой ZAK, предлагаемой компанией Hormann.

Цепной привод для промышленных ворот

Достаточно мощный привод, который подходит для больших рулонных ворот. Данный привод оснащен быстроразъемными соединениями для проводов блока управления и силового кабеля. В серийной комплектации оснащен отдельным улавливающим устройством.

Внутривальный привод для промышленных ворот

Является оптимальным решением для компактных ворот, особенно если боковое монтажное пространство невелико, а количество рабочих циклов в сутки низкое. Модель серийного производства оснащается отдельным улавливающим устройством.

Установив привод на промышленные ворота производства концерна Hormann, вы получите автоматические ворота повышенной надежности, которые даже при интенсивном режиме эксплуатации будут исправно выполнять свои функции.

Приводы для промышленных секционных ворот NICE (Италия)

NICE SOON 2000 (Италия)

Комплект вального привода для промышленных секционных ворот площадью до 20 кв. м.

Технология BlueBUS.

Самоблокирующийся привод, 24В постоянного тока, для ворот высотой до 5м.

Встроенный блок управления.

Запоминание в памяти крайних положений, плавный старт и замедление при открытии и закрытии. Технология с использованием абсолютного энкодера обеспечивает миллиметровую точность, без необходимости устанавливать концевые выключатели, надежность сохранение во времени заданных значений.

Характеристики

Площадь ворот (м 2): 20

Питающее напряжение (В): 220

Мощность (Вт): 350

Крутящий момент (Нм): 50

Класс защиты (IP): 40

Рабочая температура (С): -20…+55°C

Скорость вращения вала (об/мин): 30

NICE SUMO 2000 (Италия)

Комплект вального привода для промышленных секционных ворот площадью от 15 до 35 кв. м.

Электромеханический привод, 24В пост. тока с магнитным энкодером, без необходимости регулирования концевого выключателя. Идеально подходит для интенсивного использования.

Необходим блок управления для приводов серии SUMO

Состав комплекта:

SU 2000 - Электропривод - 1 шт

A924 - Блок управления для приводов серии SUMO - 1 шт

Шнур разблокировки -1 шт

Кронштейн для крепления к стене -1 шт

Характеристики

Площадь ворот (м 2): 35

Питающее напряжение (В): 220

Интенсивность (%): 50

Мощность (Вт): 500

Крутящий момент (Нм): 50

Класс защиты (IP): 44

Рабочая температура (С): -20…+55°C

Скорость вращения вала (об/мин): 16

Приводы для промышленных секционных ворот AN-MOTORS ASI50KIT

Комплект вального привода для промышленных секционных ворот площадью до 18 кв. м. и весом 260кг. Электромеханический привод ASI50 вального типа с внешним электронным блоком управления предназначен для автоматизации сбалансированных секционных промышленных ворот площадью до 18м2.

Вертикальное или горизонтальное рабочее положение привода

Самоблокирующийся редуктор

Ручная механическая разблокировка

Аварийное ручное управления с помощью цепи

Защита электродвигателя от перегрева

Встроенная система обнаружения препятствий

Надежное и точное позиционирование конечных положений благодаря электромеханическим выключателям

Динамический код радиоуправления, защищающий от несанкционированного доступа

Выключатель сети на блоке управления

Характеристики

Площадь ворот (м 2): 18

Ворота Промышленные

Назначение производственных ворот

Промышленные ворота – это тип ворот, которые используют для установки в проемы на складах, цехах, производственных предприятиях, в портовых и строительных сооружениях, и других объектах индустриального назначения.

Промышленные ворота являются более сложными устройствами в отличие от гаражных ворот, которые мы используем в быту, и должны отвечать определенным техническим требованиям в зависимости от вида деятельности предприятия. Одними из важных характеристик, которые свойственны промышленным воротам, можно выделить следующие: скорость открывания, прочность конструкции, влагостойкость и огнеупорность, высокие термоизоляционные качества, герметичность ворот в закрытом положении. Также, промышленные ворота, несмотря на массивность конструкции, должны иметь достаточно низкий уровень шума при работе и легко двигаться.

Исходя из параметров использования промышленных ворот, таких как скорость и частота открывания, большие габаритные размеры, плавность хода, такие ворота для промышленных объектов должны быть оборудованы мощными и надежными электроприводами для автоматического управления их движением. Специалисты нашей компании могут помочь подобрать и предложить своим клиентам целый спектр автоматических приводов для промышленных ворот производства известных европейских производителей автоматики, таких как: Hormann, Faac, Came, Nice, Roger Technology, Somfy и другие, высокая функциональность и надежность продукции которых проверена временем.

Руководствуясь параметрами производства и потребностями предприятия, мы можем подобрать различные виды промышленных ворот: складные, секционные, рулонные, и ворота с высокой пропускной способностью (скоростные).

Промышленные ворота, должны быть автоматизированы, так как автомобили достаточно часто въезжают и выезжают на территорию промышленных предприятий, и открывать/закрывать ворота вручную просто нереально. Тем более, что такие конструкции очень громоздкие. Автоматика для промышленных откатных ворот достаточно разнообразна, поэтому можно выбрать любой удобный для Вашего предприятия вариант.

Для того что бы купить откатные ворота промышленного назначения нужно учитывать некоторые факторы, а именно:

Цена на автоматику для откатных ворот бывает различной, но Наш Вам совет, не отдавайте предпочтение дешевым малоизвестным производителям. В промышленной зоне нельзя допускать частые поломки, и в конце концов за регулярные ремонты Вы заплатите вдвое дороже, поэтому лучше сразу установить надежную автоматику, и не знать проблем.

Наша компания предлагает к Вашему вниманию продукцию только качественных проверенных торговых марок, признанных и заслужившим доверие по всему миру. Наши специалисты помогут Вам в выборе и установке, с удовольствием дадут Вам все необходимые рекомендации.
