Выпуск 3. Узлы сопряжения окон, дверей и ворот с панелями. Рабочие чертежи

Область применения:

Выпуск 3 включает рабочие чертежи узлов сопряжения окон, дверей и ворот с панелями данной серии (вып. 0 1 2) и серии 1.432.1-21 "Железобетонные трехслойные стеновые панели длиной 6 м для отапливаемых производственных зданий с высокой влажностью и агрессивной средой"

Оглавление:

1.432.1-26.3-ТО Техническое описание

1.432.1-26.3-1 Фрагмент фасада 1… 6. Схемы расположения элементов крепления деревянных окон по ГОСТ 12506-81

1.432.1-26.3-2 Узел 1… 3. Устройство горизонтальных стыков деревянных окон с панелями

1.432.1-26.3-3 Узел 4… 18. Крепление деревянных окон к панелям

1.432.1-26.3-4 Узел 19… 26. Устройство вертикальных стыков деревянных окон с панелями

1.432.1-26.3-5 Фрагмент фасада 7…. 11. Схемы расположения элементов крепления стальных окон по серии 1.436.3-21

1.432.1-26.3-6 Узел 27…. 29. Устройство горизонтальных стыков по серии 1.436.3-21

1.432.1-26.3-7 Узел 30…. 40. Крепление окон с одинарными переплетами по серии 1.436.3-21

1.432.1-26.3-8 Узел 41 42. Устройство вертикальных стыков окон с одинарными переплетами по серии 1.436.3-21

1.432.1-26.3-9 Узел 43… 45. Устройство горизонтальных стыков окон с одинарными переплетами по серии 1.436.3-21

1.432.1-26.3-10 Узел 46…. 53. Крепление окон с раздельными переплетами по серии 1.436.3-21

1.432.1-26.3-11 Узел 54. Устройство вертикальных стыков с раздельными переплетами по серии 1.436.3-21

1.432.1-26.3-12 Узел 55. Устройство вертикальных стыков окон с раздельными переплетами по серии 1.436.3-21

1.432.1-26.3-13 Фрагмент фасада 12 13. Схемы расположения элементов крепления дверей по ГОСТ 24698-81

1.432.1-26.3-14 Узел 56… 60.

1.432.1-26.3-15 Фрагмент фасада 14… 17 с воротами по серии 1.435.2-28 1.435.3-27 1.435.9-26

1.432.1-26.3-16 Узел сопряжения ворот по серии 1.435.2-28 1.435.3-27 1.435.9-26

1.432.1-26.3-17 Кронштейн МС1… МС3 Костыль МС4

1.432.1-26.3-18 Слив С1 Нащельник Н1… Н3 Заглушка Г1

Крепление козырька

Добавлено: 12 Январь 2009, 09:55:08 Крепление козырька

Народ я вижу что здесь все профи, расскажите как вы крепите козырёк на балконах.

Мы сотрудничаем с одно фирмой то они говорят что не правильно мы крепим, я работаю на окнах 3 года напарник 7 лет.

Цитата: yurath от 12 Январь 2009, 09:55:08

Народ я вижу что здесь все профи, расскажите как вы крепите козырёк на балконах.

Мы сотрудничаем с одно фирмой то они говорят что не правильно мы крепим, я работаю на окнах 3 года напарник 7 лет.

по нашему есть два вида крепления:

1) Козырек крепится к профилю и к потолку, места крепления силиконятса, так вынос хорошо стоит без пластин.

Хочетса услышать ваше мнение, может увас другие методы опишите.

а во втором случае как рама крепиться с верху? И как предлогает вам крепить фирма с которой вы сотрудничаете.

Узлы крепления сэндвич панелей к металлоконструкциям - строители рекомендуют

Главная Установка сэндвич панелей Узлы крепления сэндвич панелей к металлоконструкциям - строители рекомендуют

Технология строительства с применением сэндвич панелей на порядок увеличила производительность работ. Для быстрой установки панелей на каркас разработаны специальные узлы крепления сэндвич панелей к металлоконструкциям, что позволяет на подготовленном фундамент за две недели построить дом на одну семью своими силами.

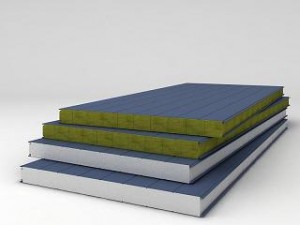

Сэндвич панели изготавливают шириной 1150 мм, 1190 мм и длиной до 12 метров. Толщина панели 60. 250 мм. По длинной стороне панели, в заводских условиях, изготавливаются замки Z-Lock и новые Secret-Fix для панелей, из которых собираются вертикальные поверхности (стены). Зашедшие в зацепление панели, обеспечивают теплоизоляцию, прочность, стойкость всей поверхности. Эти панели получили название стеновых, их ширина 1190 мм.

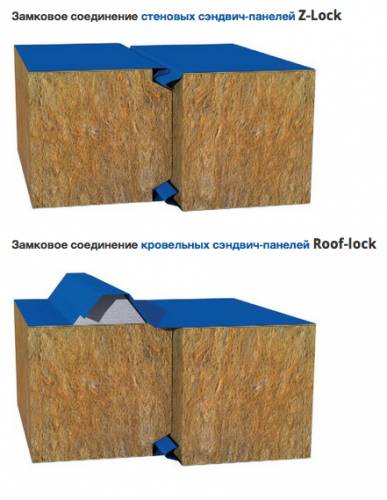

Сэндвич-панели с замками вида Roof-Lock и новые Econodeck ConcealedFix, в зацеплении обеспечивают полную герметичность, изоляцию, гибкость — именно с такими фальцевыми замками панели применяются для кровли. Соответственно панели называют кровельными, их толщина 1150 мм.

Технология возведения строения из сэндвич панелей имеет две разные части. Первая часть — это монтаж металлического несущего каркаса строения на фундаменте. Каркас является быстровозводимой строительной металлоконструкцией. Это стальные опорные плиты, колонны, фермы, ригеля и прочее. Металлоконструкции поставляются на монтаж огрунтованно-окрашенными.

Вторая часть — это навешивание на узлы крепления сэндвич панелей, конструктивно предусмотренных на элементах металлоконструкции и заделки щелей герметиком, установки с внешней стороны нащельников, угловых обрамлений, цокольных и кровельных элементов. Крепление каждой сэндвич панели выполняется по длине замками между панелями, по ширине панели крепятся к несущей металлоконструкции строения крепежом на узлах крепления.

Типы крепления сэндвич панелей

Конструктивно проектировщики разработали 27-мь типовых узлов крепления кровельных, стеновых панелей:

Узел крепления панели к цокольному ригелю или U-образному профилю, обязательно включает отлив, гидроизолирующую прокладку, утеплитель. В качестве утеплителя на цоколе можно использовать деревянный брус. Крепление производится самонарезающим шурупом, проходящим через весь узел и выходящим на противоположной стороне узла. Головки шурупов закрываются нащельниками, которые крепятся в поверхности панели саморезами на силиконовом герметике. Нащельники изготавливаются для каждой панели индивидуально. Важно проводить сборку точно по технологической схеме. При необходимости (по проекту), другую сторону цокольного нащельника крепить дюбелями к фундаменту. По этой технологии закрепляется сэндвич панель на кирпичной, ж/б стене.

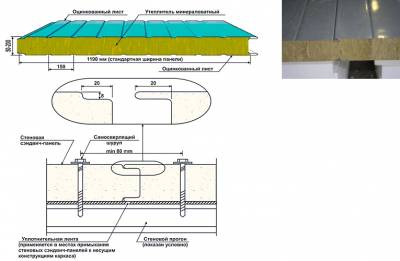

Промежуточный узел крепления панели выполняется самонарезающим шурупом к металлоконструкции. При установке панели, на металлоконструкцию обязательно устанавливается уплотнитель, двумя или одной широкой полосой. Если металлоконструкция несущая балка — предварительно в ней сверлиться технологическое отверстие под самонарезающий шуруп. Головки шурупов закрываются нащельником, который крепиться саморезами на силиконовом герметике.

Узел стыкования торцов панелей выполняется на металлоконструкции. Каждая панель крепиться самонарезающим шурупами, особенностью стыкования панелей — установка теплоизоляции между стыками панелей. Поверх шурупов устанавливается нащельник саморезами на силиконе.

Угловой узел крепления панелей выполняется на колонне или угловому ригелю. Панели устанавливаются на уплотнитель, с внешней стороны панелей прокладывается уплотняющая масса, защищающая стык от погодных факторов, оставшееся пространство стыка заполняется утеплителем. Если самонарезающие шурупы устанавливаются изнутри, угловой стык снаружи и изнутри закрывается доборными элементами. Это тонколистовая сталь, плотно облегает угол панелей, крепиться саморезами на силиконе. В случае крепления саморезами снаружи, головки шурупов закрываются большим нащельником, согнутым под прямым углом.

Установка дверей, оконных блоков предполагает вырезы в панелях. По периметру такого выреза, крепится на самонарезающих шурупах металлический профиль, квадратного сечения или облегчённый U-образный с утеплителем. Вместо нащельников устанавливаются добротные элементы. В результате, оконный, дверной проём окантовывается металлическим профилем, к которому легко крепиться подвижные элементы окон, дверей.

Температурный шов также закрывается доборными элементами, а не нащельниками. Сам температурный шов заполняется утеплителем.

Угловой стык кровельной и стеновой панелей заполняется-забивается теплоизоляцией, сверху закрывается доборным элементами, для избежания протеканий. Коньковое соединение панелей также заполняется теплоизоляцей, закрывается доборными элементами.

Особенности монтажа

Монтаж сэндвич панелей

монтаж сэндвич панелей

Здравствуйте, друзья, в статье монтаж сэндвич панели вы узнаете как и на, что монтируются сэндвич панели, какие инструменты используют, правила монтажа, моя история как мы монтировали панели первый раз на стройке. Предоставлю технологический альбом для скачивания по монтажу сэндвич панелей с узлами окон, дверей, конька на крыше и многое другое.

В статье монтаж металлоконструкций я обещал, что напишу статью по данной теме и предоставлю альбом для скачивания по узлам монтажа панелей.

Работы по монтажу сэндвич панелей начинаются, после монтажа металлоконструкций здания, выложен цоколь по всему периметру, комплектация панелями, крепежными элементами (доставка и прием на строй площадку) для всего здания. Каким должен быть цоколь и как его делают можно почитать в статье «Устройство цоколя» .

Работы по монтажу металлоконструкций заканчивают устройством антикорозйным покрытием (зачистка и покраска) всех сварочных соединений и проверкой геометрических размеров, вертикальность, плоскостность каркаса. Устройство цоколя заканчивается прокладкой по нему гидроизоляции.

Поставка сэндвич панелей начинается задолго до их монтажа, во время монтирования металлоконструкций и устройство цоколя. Главное подготовить место хранения, на не ровной площадки панели под своей тяжести прогибаются и приходят в негодность.

Панели заказывают на заводе исходя из чертежей архитектурной части АР по раскладке, где указаны размеры, расположение каждой панели и их цвет. На строительную площадку доставляют панели на паллетах с вкладочными листами, в которых указанно, объект, объем в квадратных метрах, вид (стеновые или кровельные) и информация об изготовители.

Чертеж раскладки сэндвич панелей

Начало монтажа сэндвич панелей.

Когда все готово и укомплектовано, определят очередность монтажа. В зависимости от размеров здания панели могут монтироваться в горизонтальном или вертикальном положение.

Лента под сэндвич панели

Пред установкой панели на колонны и ригеля, в местах соприкосновения, клеят специальные самоклеющиеся ленты. Ленты снижают вибрацию и служат плотному прилеганию панелей к конструкциям здания.

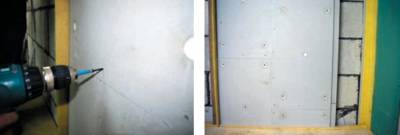

Закрепляются панели специальными само нарезающимися винтами из углеродистой или нержавеющей стали с уплотнителем, с буром по металлу, если крепят к металлическим конструкциям.

Если каркас здания выполнен из дерева, то предварительно просверливают панель и крепят саморезами по дереву. К бетону крепят специальными дюбелями предварительной за сверловкой панели и бетонных конструкций. Длину винтов саморезов выбирают исходя от толщины панелей.

Если панель толщиной 50 мм, то применяют винт 75мм или 200мм панель то 240 мм винт.

Монтаж сэндвич панелей начинается с углов здания. Монтируют панели с помощью специальных захватывающих приспособлений струбцин. Струбцина специальный винтовой захват с обрезиненными губками, с петлями для подъема краном.

Так же для подъема панелей используют траверсы с вакуумным захватом. Если панель не больших размеров и не тяжелая допускается поднимать и закреплять ее вручную. Монтируют панели с учетом всех технологических отверстий указанных в проекте.

Монтаж кровельных сэндвич панелей

Отверстия под окна, двери, инженерные сети размечают и вырезают на земле. В этом деле пословица «семь раз померь и один раз отрежь» очень даже кстати, панели стоят от 1500 рублей за 1 м2 и если не правильно отрезали, то в большинстве случаев ее уже никуда не поставишь.

Размечают отверстия на сэндвиче с двух сторон и отрезают электрическим лобзиком с пилками по металлу. Отрезая болгаркой, с отрезным кругом по металлу, края на панели получаются рванные. Так же используют шуруповерты для крепления панелей винтами к конструкции здания. Из техники используют кран и телескопическую вышку, которые работают в паре.

Завершение работ по монтажу сэндвич панелей

После монтажа панелей идут подготовительные работы для установки окон, дверей. Окна и двери крепятся не к самим панелям, а к металлическим пластинам, приваренным к колонам или ригелям здания. После этого устанавливают окна, двери и завершающим этапом идет установка фасонных элементов.

Узел крепление окна к сэндвич панелям

Перед монтажом фасонных деталей заполняются все пустующие щели монтажной пеной. Фасонные элементы состоят из нащельников, подоконников, отливов, наружные углы, карнизов.

Монтаж вертикальных нащельников, введется снизу вверх, чтоб на хлёсты были расположены по ходу течения воды для избежание попадания ее внутрь. Фасонные элементы крепятся саморезами и стыки заделывают герметикам. Как правильно герметизировать и последствия не качественно проделанной работы можно узнать в этой статье .

Мой опыт монтажа сэндвич панелей

Всем когда-нибудь приходилось делать какую-либо работу в первый раз. Так было у меня с работой по монтажу. Вроде все инструкции прочитаешь, чертежи изучишь и все равно в процессе работы думаешь, а правильно ли делаешь. Все потому, что не знаешь какого результата ждать.

В статье «Моя стройка 3» описано начало моей очередной вахты на стройке и мое первое знакомство по монтажу сэндвич панелей с их демонтажа. На этом объекте КПП 5 раз устанавливали и демонтировали сэндвич панели.

Панели монтируют один раз, так как они легко ломаются, утеплитель отслаивается. У нас вид данных панелей очень попортился после неоднократных установок.

Первые ошибки не проверили геометрию металлоконструкций. В процессе монтажа панелей это все вылезло не ровные углы, пришлось резать некоторые панели вдоль и большие щели.

Кровельные панели из-за не соблюдения диагоналей каркаса здания приходилось резать, так как не совпадали стыки и выход по краям здания панелей.

Не могли найти захваты, струбцины, для монтажа. Делали отверстия, по краям сэндвич панели, продевали проволоку для подъема краном и таким способом монтировали. Несколько случаев было проволока прорезала тонкий метал панелей, что приводило к падению и излому.

Установили панели, но не прокрасили сварочные соединения металлокаркаса, не приклеили ленту заказчик заставил демонтировать. После многочисленных ошибок работа по монтажу сэндвич панелей наладилась и все пошло нормально.

Были, правда, на других объектах такие ошибки, рабочие вырезали проем не по размеру, пришлось новую панель заказывать.

Панели на стройку приходят в пленке, которая служит для защиты покрытия при транспортировки.Пленка на наружной стороне удаляется сразу во время монтажа,¸ а на внутренней можно удалить после окончания работ. На некоторых объектах, видел такую картину, рабочие отдирали пленку на сэндвич панелях маленькими кусочками, так как сразу не отодрали, долго простояла и клей высох.

Видео с строительной площадки, как монтируют каркас колонн (детям до 16 лет смотреть запрещено присуствует ненормативная лексика) и в конце ролика показаны работы по монтажу сэндвич панелей

Скачать технический каталог сэндвич панелей, узлов креплений фасонных элементов, узлы крепления окон, дверей, коньков, отливов к панелям. Для скачивания нажмите эту
