Противопожарные двери и ворота должны быть оборудованы устройствами для самозакрывания.

Противопожарные двери и окна 3-го типа применяют только в перегородках 2-го типа.

Противопожарные двери могут быть навесные, раздвижные и подъемно-опускные.

Противопожарные двери и ворота должны быть оборудованы устройствами для самозакрывания.

Противопожарные двери и окна предназначены для защиты проемов в противопожарных преградах. Противопожарные двери выполняют из досок, обшитых кровельной сталью по войлоку, пропитанному глиной или асбестом. Противопожарные окна представляют собой армированное стекло в железобетонных или металлических переплетах или пустотелые стеклянные блоки.

Противопожарные двери имеют различные конструкции. Их выполняют из трудносгораемых и несгораемых материалов с пределом огнестойкости не менее 1 2 ч в противопожарных стенах и 0 6 ч в противопожарных перегородках. Двери могут быть выполнены из дерева с глубокой пропиткой антипиренами и дополнительной защитой термоизоляцией ( 5 - 7 мм асбеста) с обшивкой кровельной сталью. Хорошие результаты показали двери, разработанные Госхимпроектом из металлической обвязки с заполнением несгораемыми теплоизоляционными материалами ( перлитом, асбестовермикулитом или минеральной ватой), В производственных помещениях опасных по взрыву применяют искробезопасные двери с обшивкой но периметру листами из алюминия, латуни или меди. Дверные петли, ролики и запоры в местах трения искробезопасных дверей выполняют комбинированными из разнородных металлов, а стальные детали покрывают эмалевой краской. Двери снабжают механизмами открывания и закрывания, которые в простейшем варианте представляют собой обычные замки, а в более сложном - самозакрыватели с гидравлическим амортизатором или легкоплавким элементом, при плавлении которого во время пожара срабатывает устройство, закрывающее дверь.

Противопожарные двери и ворота должны быть оборудованы устройствами для самозакрывания.

Устройства для самозакрывания раздвижных и подъемно-опускных дверей.

Противопожарные двери. ворота, окна, люки и клапаны 1-го типа предусматривают в противопожарных перекрытиях и стенах 1-го типа. При необходимости защиты проема в противопожарной стене 1-го типа тамбуром-шлюзом целесообразно применять две двери 2-го типа.

Противопожарные двери IB брандмауэрах, несгораемых стенах и перегородках должны быть обиты снаружи сталью, в замок по войлоку, пропитанному глиняным раствором.

Все противопожарные двери. устраиваемые в противопожарных преградах, независимо от способа навески оборудуют механизмом для самозакрывания. Из навесных дверей одностворчатые являются более надежными, чем двухстворчатые, так как обеспечивают большую плотность. На рис. 9.15 показаны схемы и детали механизмов закрывания одно-польных дверных полотнищ. В обычных условиях малый груз 7 недостаточен для обеспечения плотного притвора полотнища двери. Под действием двух грузов обеспечивается более плотный притвор, а при открытой двери и ее закрывание. Самозакрывание дверей может достигаться за счет ее массы при установке дверных петель с наклонными скользящими поверхностями ( рис 9.15, в) либо специальной навеской двери со смещением центра тяжести дверного полотна из плоскости дверного проема.

Как правило, противопожарные двери устраивают самозакрывающимися. По способу навески двери разделяют на навесные, раздвижные и подъемно-опускные.

Механизмы для самозакрывания противопожарных дверей должны содержаться в исправном состоянии. Огнепрегражда-ющие устройства по окончании рабочего дня должны закрываться.

Механизмы для самозакрывания противопожарных дверей должны содержаться в исправном состоянии. Огнепреграждающие устройства по окончании рабочего дня должны закрываться.

. Copyright 2008 - 2014 by Знание

Устройство для бесшумного и плотного самозакрывания дверей

Вледельцы патента:

Климов Юрий Михайлович

Использование: область строительства, а именно петли, предназначенные для навешивания дверей или ворот. Сущность изобретения: устройство для бесшумного и плотного самозакрывания дверей состоит из пары петель, которые имеют створки, соединенные с корпусами и втулками. В корпусах закреплены стержни, образующие со втулками шарнирные соединения. Один из стержней выполнен в виде винта с трехзаходной канавкой, а другой - в виде шпильки с коническим основанием. Во втулках выполнены по три паза, в которых размещены шарики. 4 ил.

Изобретение относится к области строительства, а именно к дверным петлям, и предназначено для навешивания дверей с возможностью бесшумного и плотного их самозакрывания.

Известно устройство для самозакрывания дверей, состоящее из петли закрывания и петли доводки, первая из которых содержит втулку с тремя пазами и шариками в них и корпус с закрепленной внутри осью, имеющей винтовые канавки для размещения в них шариков втулки, а петля доводки содержит втулку и корпус с закрепленной внутри осью, расположенной с возможностью перемещения во втулке.

Недостатком известного устройства является возможный удар двери при ее плотном закрывании.

Технический результат, достигаемый при реализации данного изобретения, заключается в обеспечении безударного закрывания двери.

Указанный технический результат достигается тем, что устройство для бесшумного и плотного самозакрывания дверей состоит из петли закрывания и петли доводки, каждая из которых имеет связанные со створками втулку и корпус, втулка петли закрывания имеет три, равномерно расположенные в одной поперечной плоскости, паза с шариками в них, корпус этой петли имеет закрепленную внутри ось с образующими трехзаходную резьбу винтовыми канавками для размещения в них шариков втулки, корпус петли доводки содержит закрепленную внутри ось, расположенную с возможностью перемещения во втулке этой петли, согласно данному изобретению петля доводки дополнительно содержит разрезное кольцо, закрепленное на втулке с ее охватом, и три шарика, расположенные в сквозных пазах втулки, равномерно выполненных в одной поперечной плоскости путем их высверливания, причем толщина втулки в зоне высверливания пазов меньше диаметра шариков, а ось петли доводки выполнена в виде шпильки, состоящей из цилиндрической и конической частей, последняя из которых закреплена в корпусе с возможностью регулирования высоты выступающей из корпуса конической части шпильки, при этом пазы во втулке петли закрывания выполнены путем засверливания под углом 25-35 o к оси и на глубину, меньшую диаметра шариков.

На фиг. 1 представлена петля закрывания на фиг. 2 петля доводки на фиг. 3 разрез А-А на фиг. 1 на фиг. 4 разрез Б-Б на фиг. 2.

Устройство для бесшумного и плотного самозакрывания дверей содержит монтируемые на дверной коробке и дверном полотне (на чертеже не показаны) две петли, одна из которых является петлей закрывания, а другая петлей доводки. Петля закрывания содержит связанную с нижней створкой 1 втулку 2 с пазами 3 и шариками 4 в них и связанный с верхней створкой 5 корпус 6 с закрепленной внутри осью 7 с винтовыми канавками 8 для размещения шариков 4 втулки. Пазы 3 во втулке 2 выполнены путем их засверливания под углом 25-35 o к оси и на глубину, меньшую диаметра шариков 4. Петля доводки содержит связанную с нижней створкой 9 втулку 10 с шариковым средством и связанный с верхней створкой 11 корпус 12 с закрепленной внутри осью, выполненной в виде шпильки 13, состоящей из цилиндрической и конической частей, последняя из которых закреплена в корпусе 12 с возможностью регулирования высоты выступающей из корпуса конической части шпильки 13. Петля доводки имеет разрезное кольцо 14, закрепленное на верхней части втулки 10 с ее охватом.

Три шарика 15 расположены в сквозных пазах 16 втулки 10, равномерно выполненных в одной поперечной плоскости путем их высверливания. Толщина втулки 10 в зоне высверливания пазов 16 меньше диаметра шариков 15. Обе петли при помощи створок 1, 9 крепятся на дверной коробке, а при помощи створок 5, 11 на дверном полотне.

При открывании двери поворачивается корпус 6 петли закрывания, а вместе с ним ось 7, которая винтовыми канавками 8 прокатывается по шарикам 4, находящимся в пазах 3 втулки 2, и приподнимает дверное полотно.

При отпускании двери дверное полотно под действием силы тяжести опускается и с помощью оси 7 и шариков 4 поворачивается к исходному положению закрытых дверей. При этом цилиндрическая часть шпильки 13 петли доводки также опускается во втулке 10 скользя по шарикам 15. Перед самым закрытием двери конусная часть шпильки упирается в шарики 15, удерживаемые разрезным пружинящим кольцом 14, вызывая плавную и безударную остановку дверного полотна. Обеспечение плотного закрывания двери достигается регулировкой высоты шпильки 13.

Формула изобретения

Устройство для бесшумного и плотного самозакрывания дверей, состоящее из петли закрывания и петли доводки, первая из которых содержит связанную с одной из створок втулку с тремя равномерно расположенными в одной поперечной плоскости пазами и шариками в них и связанный со второй створкой корпус с закрепленной внутри осью, имеющей образующие трехзаходную резьбу винтовые канавки для размещения в них шариков втулки, а петля доводки содержит связанную с одной из створок втулку и связанный со второй створкой корпус с закрепленной внутри осью, расположенной с возможностью перемещения во втулке, отличающееся тем, что петля доводки дополнительно содержит разрезное кольцо, закрепленное на втулке с ее охватом, и три шарика, расположенные в сквозных пазах втулки, равномерно выполненных в одной поперечной плоскости путем их высверливания, причем толщина втулки в зоне высверливания пазов меньше диаметра шариков, а ось петли доводки выполнена в виде шпильки, состоящей из цилиндрической и конической частей, последняя из которых закреплена в корпусе с возможностью регулирования высоты выступающей из корпуса конической части шпильки, при этом пазы во втулке петли закрывания выполнены путем засверливания под углом 25 35 o к оси и на глубину, меньшую диаметра шариков.

ЗАЩИТА ПРОЕМОВ В ПРОТИВОПОЖАРНЫХ ПРЕГРАДАХ

В качестве элементов защиты дверных и технологических проемов в противопожарных преградах применяют двери, ворота и люки и тамбур-шлюзы.

Двери из негорючих материалов обычно выполняют из металлической обвязки с заполнением термоизоляционными материалами.

По способу навески различают навесные, раздвижные и подъемно-опускные двери (ворота). Все противопожарные двери, устраиваемые в противопожарных преградах, независимо от способа навески оборудуют механизмом для самозакрывания. Из навесных дверей одностворчатые являются более надежными, чем двухстворчатые, так как обеспечивают большую плотность.

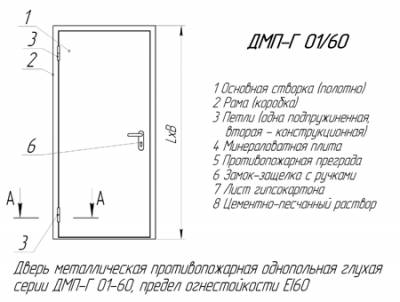

Рис.9 Дверь противопожарная однопольная

Дверь состоит из дверной рамы закрепляемой в дверном проеме, дверного полотна и комплекта наличников.

Рама и наличники изготавливаются из стального листа, согнутого в профиль. Внутренние полости профиля заполняются термостойким материалом.

Дверное полотно коробчатого типа представляет из себя многослойную конструкцию, в полости которой заложены термостойкие материалы и герметики, что обеспечивает предел огнестойкости одностворчатых дверей ЕI 30, ЕI 60, ЕI 90, подтвержденные сертификатами соответствия.

Двухстворчатые двери изготавливаются с пределом огнестойкости ЕI 60.

Рис. 10. Варианты установки дверей

Для самозакрывания навесных дверей также используют дверные закрыватели с масляным амортизатором или пружинным приводом. В условиях пожара сила притвора их может ослабнуть. Для надежного удержания полотнища двери в закрытом состоянии рекомендуют различного рода фиксаторы или обычные замки с накладками и щеколдами.

По способу навески наиболее широкое применение в зданиях и сооружениях нашли однополые навесные противопожарные двери. Дверные проемы, защищенные ими, используют в качестве эвакуационных, если устройства для самозакрывания и уплотнения дверей в притворах не препятствует их открыванию с любой стороны без ключа. Раздвижные и подъемно-опускные двери (ворота) применяют в основном для защиты технологических проемов, проемов в складских помещениях и сушильных камерах. Раздвижные и подъемно-опускные двери не устраивают на путях эвакуации.

Противопожарные двери, ворота, окна, люки и клапаны 1-го типа предусматривают в противопожарных перекрытиях и стенах 1-го типа. При необходимости защиты проемов в противопожарных стенах 1-го типа тамбуром-шлюзом, необходимо устанавливать в тамбур-шлюзе две двери 2-го типа. Противопожарные двери, ворота, окна, люки и клапаны 2-го типа предусматриваются для защиты проемов в противопожарных стенах 2-го типа, перегородках 1-го типа, противопожарных перекрытиях 2-го и 3-го типов.

Кроме того, противопожарными дверями и люками 2-го типа защищают выходы из лестничных клеток на кровлю или чердаки зданий, независимо от степени огнестойкости здания. Противопожарные двери и окна 3-го типа применяют только в перегородках 2-го типа.

Тамбуры-шлюзы (рис. 6) предусматривают в тех случаях, когда помимо защиты дверных и технологических проемов требуется обеспечить их надежную газо- и дымонепроницаемость. Для этого в объеме тамбуров-шлюзов специальными вентиляционными установками создают избыточное давление (подпор воздуха), равное 20 Па.

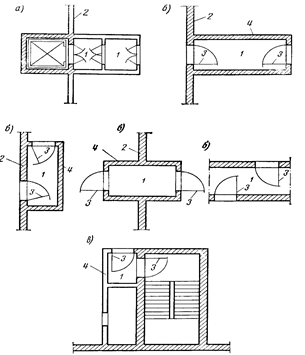

Рис. 11. Схема устройства тамбуров-шлюзов:

а – тамбур-шлюз при входе в шахту лифта во взрывобезопасном производственном здании б – тамбур-шлюз, отделяющий взрывоопасное помещение от помещения с электрооборудованием нормального исполнения

в - тамбур-шлюз при входе в лестничную клетку взрывоопасного помещения 1 – тамбур 2 – противопожарная стена 3 – противопожарные двери 4 – негорючая стена.

Тамбур-шлюзы с постоянным подпором воздуха предусматривают для защиты проемов в противопожарных стенах и перегородках, отделяющих помещения с категориями А и Б от всех смежных помещений с нормальной средой двумя дверями. Дверь лифтовой шахты при этом не учитывается, так как связана с искрящими контактами.

Тамбур-шлюзы с подпором воздуха при пожаре предусматривают в подвалах для изоляции от шахт лифтов и лестничных клеток с выходом в помещения первого этажа, если в подвальных помещениях имеется пожарная нагрузка, в незадымляемых лестничных клетках 3-го типа зданий различного назначения и в других случаях. Ограждающие конструкции тамбуров-шлюзов с пределом огнестойкости не менее EI 45 выполняют из противопожарных перегородок 1-го типа и противопожарных перекрытий 3-го типа. Противопожарные двери в тамбурах-шлюзах предусматривают 2-го типа.

Минимальные размеры в плане тамбуров-шлюзов следующие:

- ширина превышает ширину дверных проемов не менее чем на 0,5 м (по 0,25 м с каждой стороны)

- глубина более ширины дверного полотна на 0,2 м, но не менее 1,2 м. При открывании дверей внутрь глубина тамбура-шлюза превышает ширину двух дверных полотен на 0,2 м.

При использовании тамбура-шлюза как эвакуационного выхода из помещений двери в нем должны открываться в одном направлении – по ходу эвакуации, в других случаях целесообразно принимать направление открывания дверей в сторону шлюза.

Устройство общих тамбуров-шлюзов для выхода из двух и более помещений с категориями А и Б, а также использование общих тамбуров-шлюзов как эвакуационных выходов из помещений различного назначения запрещено нормами проектирования промышленных зданий.

Отверстия, в местах пересечения противопожарных преград различного рода коммуникациями, заделывают цементным раствором или другими негорючими материалами. Для защиты периодически используемых технологических проемов применяют противопожарные двери, ворота, люки, клапаны и тамбуры-шлюзы. Особую заботу вызывает защита проемов при пропуске через них различного рода конвейеров и технологических линий.

Проемы для транспортеров, перемещающих штучные крупногабаритные изделия, обычно защищают раздвижными заслонами, способ самозакрывания которых аналогичен описанному выше для раздвижных противопожарных дверей. Поскольку заслоны не обеспечивают достаточно плотного перекрытия проема, их дополняют круговой водяной завесой.

Существуют несколько разновидностей клапанов для зажима лент транспортера. Однако в практике они не нашли широкого применения из-за сравнительно сложного конструктивного устройства и малой надежности.

Во всех рассмотренных случаях минимальный предел огнестойкости клапанов и заслонов соответствует типу и виду противопожарной преграды, в которой предусматривают защиту технологического проема.

При невозможности защиты в противопожарных стенах и перегородках проемов, необходимых для сообщения между смежными помещениями категорий В, Г и Д, предусматривают открытые тамбуры. Открытый тамбур представляет собой тоннель (без дверей или ворот) длиной не менее 4 м, оборудованный установкой автоматического пожаротушения с расходом воды не менее 1л/(м 2. с) пола тамбура. Ограждающие конструкции тамбура выполняют противопожарными с пределом огнестойкости не менее EI 45.

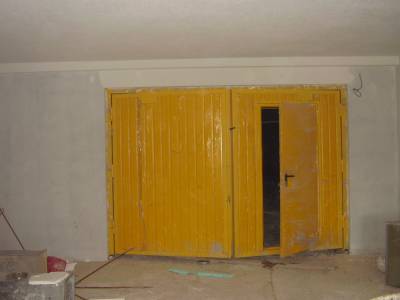

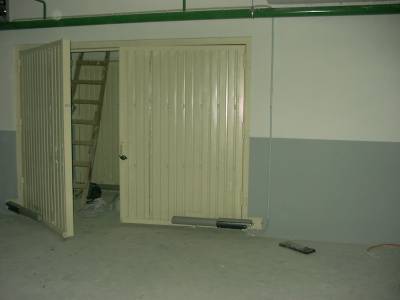

ворота противопожарные распашные

Ворота противопожарные распашные предназначены для заполнения проемов противопожарных преград и предотвращения распространения опасных факторов пожара.

Рама ворот выполнена из гнутого стального профиля толщиной 3мм.

Полотна ворот каркасного типа. Облицовка полотен выполнена из стального профилированного оцинкованного листа толщиной 0,7мм.

Максимальные габариты ворот 6000 (В) х 4500 (Н)мм

Для организации пути эвакуации створки ворот могут быть оборудованы калиткой. Калитка представляет собой глухую противопожарную дверь с самодоводящими петлями. Ширина калитки в свету до 800мм, высота в свету до 2000мм, при этом высота порога не превышает 100мм. Для закрывания калитки используется замок с цилиндровым механизмом ключ-барашек. Для установки калитки в створке ворот высота проема под ворота не должна быть меньше 2400 мм .

Створки ворот также оборудуются механизмами самозакрывания и замками.

При массе створки до 120кг в качестве механизма самозакрывания может использоваться доводчик, при массе более 120кг - электромеханический привод. (Вес 1м 2 створки - 40кг).

В случае использования электромеханического привода ворота комплектуются светозвуковыми оповещателями, фотоэлектронной системой безопасности и пультом кнопочного управления, смонтированного в непосредственной близости от ворот. Привод обеспечивает дистанционное и автоматическое (от центрального пульта пожарной сигнализации) управление.

Электромеханический привод оборудован источником бесперебойного питания, который обеспечит закрывание ворот в случае пожара даже при исчезновении внешнего питающего напряжения.
