Инструкция по монтажу секционных гаражных ворот

Содержание:

Новые ворота для гаража - это довольно дорого, поэтому их выбор должен быть продуманным. Секционные ворота удобны в использовании и занимают мало места перед гаражом. Посмотрите нашу инструкцию, как пошагово установить секционные ворота.

Внимание! Конструкции ворот разных производителей имеют свои особенности сборки, в конце инструкции мы покажем детальную видео инструкцию по сборке секционных ворот с другим механизмом.

Перед покупкой гаражных ворот, необходимо знать, какие они должны иметь размеры, а также решить, какой способ открывания будет для вас самый удобный. Вы можете выбрать между четырьмя типами ворот: подъемно поворотные, откидные, секционные или рулонные. Важную роль также играет монтаж ворот.

Секционные ворота

Основным преимуществом этих ворот является то, что для их открытия и закрытия не требуется место перед гаражом. Это решение особенно полезно для тех, кто въезжают в гараж прямо с улицы.

Если вы планируете покупку привода - даже в более позднее время, вы должны учитывать то, что для ходовой шины с приводом нужно дополнительное свободное место под потолком.

Крепление рельсы

Для стабилизации рамы ворот при монтаже используется шина (направляющая) конечная, которую временно прикрепляют к низу боковой направляющей. Во время затяжки профилей нельзя допустить их деформацию.

Установка рамы в гараже. Созданный таким образом каркас устанавливаем внутри гаража - вертикально рядом с проемом, тщательно выровняйте его и закрепите.

Крепление боковых профилей. Монтаж ворот начинается от пола, с помощью кронштейнов и болтов с дюбелями следует закрепить боковые профили.

Устанавливаем секционные ворота: советы профессионалов

Содержание

Желаете своими силами заняться воротами, без помощи профессионалов? Тогда именно для вас эта статья. Ворота нужно не просто заказать, а определить для начала размеры для их установки своими руками. Поговорим об этом и многом другом.

В статье мы хотели бы осветить самые важные моменты вопроса установки секционных ворот, указать, как выполнить все правильно и качественно. Информация будет полезной для тех, кто решился осуществлять монтаж своими руками.

С чего начинать?

Для начала освободите место в гараже. Для такой работы нужен простор. Для монтажа секционных ворот нужна притолока (расстояние от верхнего проёма до самого потолка) и четверти (расстояния от края проема до боковой стены). Минимальный размер для притолоки – 20-30 см (все зависит от особенностей конструкции), а четверть должна быть минимум 25 см.

Монтаж секционных ворот начинаем с подготовки проема. Убираем весь непрочный слой облицовки. Если у вас блочный гараж, то стены укрепляем металлическими каркасами. Если проем сделать некачественно, это скажется на службе ворот, их износостойкости и сократит срок службы. Идеальный проем – это расстояние с минимальными отклонениями от плоскостей (максимум 3 мм).

Собираем инструменты

Для монтажной работы нужны:

Перфоратор Шуруповерт Набор слесарных инструментов Победитовые свёрла (или саморезы со сверлом для металла) Приборы для измерения – уровни, рулетки, карандаши.

В комплекте вместе с воротами должны идти материалы для крепежа. Если же производитель не учел этот момент, ими нужно запастись самостоятельно заранее.

Смотрим схему, как установить секционные ворота, переносим ее на проём. Отмечаем на стене места крепления материалов ворот: вертикальные и горизонтальные профили для фиксации движения панели. У хорошего монтажа своими руками есть «золотое правило» – это крепкая, четкая фиксация и точно установленная вертикаль проёма.

Помните – секционные ворота не выдерживают малейших перекосов. Когда будете устанавливать несущие элементы, не используйте пену, или подкладки из дерева для выравнивания перекосов на неровных поверхностях.

Если потребуется своими руками регулировать секционные ворота на неровной поверхности, позаботьтесь о наличии металлических прокладок. Для начала закрепляем на проёме вертикальные направляющие, потом закрепляем горизонтальные и соединяющую планку в форме «С», а также задаем им точный размер. После установки всех направляющих, крепим механизм для торсирования. Часто компании-производители включают такой механизм в комплект ворот, он приходит уже собранный и налаженный с барабанами на валу, пружинами и системами безопасности.

Далее просто берем и своими руками крепим к стенке кронштейны, вешаем вал при помощи подшипников. Вал занимает нужную позицию на притолоке, а над проемом ворот начинается от нижней панели полотно и простирается до потолка. Перед установкой полотна в проем, его нужно тщательно подготовить, прикрутить все кронштейны, мелкие петли и ролики. Скрутив все секции, проследите, чтобы створки ворот плотно прилегали друг к другу (просто укрепите ролики на кронштейнах).

Завершаем работу закреплением рабочих механизмов ворот и дополнительных материалов (ручка, замки, засовы и т. д.).

Запомните! Панели ворот категорически запрещено скреплять саморезами со сверлами! Для такой задачи используйте варианты без сверла. Они должны быть доставлены с комплектом. Если нет – докупаем!

Завершается монтаж ворот крепежом ограничителя хода полотна и потолочного электропривода (если он предусматривается). Открываем и закрываем ворота несколько раз своими руками, чтобы убедиться, что полотно ходит легко. Если нужно, торсированные пружины нужно перестроить еще раз.

Точно и аккуратно!

Любое вышеуказанное действие должно быть произведено с особой точностью и аккуратностью. Подробную информацию об установке ворот своими руками можно найти в инструкции от завода-изготовителя. Она также прилагается к комплекту. Если ее не будет, вы вправе ее потребовать! Возьмите строительный уровень и 2-3 раза проверьте правильность и точность установки всех важных элементов.

Что делать с автоматикой?

Автоматический привод устанавливайте сразу для экономии времени. Тем более что все прелести и тонкости использования секционных ворот можно ощутить только при наличии ПУ. Автоматическая система позволяет эксплуатировать любые виды ворот в щадящем режиме, без резких рывков и падений, плавно открывать и закрывать.

Кроме этого, автоматика делает ворота прочнее и надежнее, вы будете дополнительно защищены от взлома. Согласитесь, что безопасность – это основная задача такой конструкции.

Технический осмотр: когда и зачем?

Его следует осуществлять хотя бы 1 раз за год. Частая эксплуатация и ремонты могут вызвать значительные изменения в конструкции, к примеру, усадку здания. Секционные ворота могут долго работать без единого сбоя, но от износа основных деталей никто не застрахован, поэтому лучше сразу выявить потенциальную неполадку и заменить элемент. Для установки дефектов рекомендуем обратиться к профессионалам. Своими руками и без нужных инструментов сделать это затруднительно.

Не забывайте, что ворота – это сложный механизм. Это все равно, что машина, робот, нуждающиеся в частой профилактике.

Работают ли ворота в особых условиях?

Давайте рассмотрим! Яркий пример – это территория с повышенным уровнем влажности. Владельцы частных домов и коттеджей не используют антикоррозийные покрытия для ворот. Но если вы делаете ворота для автомойки или ЧП, то учтите этот момент. От появления коррозии может уберечь покраска боковых панелей специальными красками, а также нержавеющие элементы и материалы.

Почему секционные ворота ломаются? Вот основные причины:

Надеемся, что наши советы помогут выполнить работу качественно!

Секционные ворота своими руками. Секционные ворота: фото, чертежи, монтаж

June 10, 2015

Раньше гараж представлял собой простое укрытие, обеспечивающее защиту от воздействия атмосферных осадков и взлома автомобиля, в нем не было никаких особых приспособлений. Но за последние годы многое изменилось. Сейчас вместо традиционных ворот распашного типа часто используются подъемные, отличающиеся удобством и технологичностью. Производятся такие виды подъемных механизмов:

Наиболее популярной конструкцией являются секционные ворота, которые гармонично вписываются в любое гаражное строение и позволяют сэкономить свободное пространство. Выясним, что собой представляют секционные гаражные ворота, рассмотрим процесс их изготовления и установки собственными руками.

Конструкция и принцип действия

Основной целью при разработке секционных дверей было повышение маневренности полотна с сохранением его тепловых свойств и взломостойкости. Ворота такого типа, плавно поднимаясь к потолку, создают хорошую теплоизоляцию гаража.

Полотно состоит из сэндвич-панелей, соединенных петлями. Его перемещение обеспечивается торсионной системой (барабаны, валы, тросы). Уравновешивание полотна производится с помощью пружинного механизма, а его фиксация осуществляется направляющими, которые устанавливаются вдоль потолка и рамы. Уменьшение сопротивления достигается благодаря роликам, прикрепленным к бокам панелей. Поскольку эти ролики выполнены из полиамида - износостойкого материала, ворота поднимаются мягко и бесшумно. В процессе движения полотно преломляется, все створки укладываются в горизонтальном направлении.

Для снижения нагрузки, которая создается весом ворот, используются уравновешивающие пружины, что позволяет легко поднять их, используя ручку, установленную на полотне. Для защиты тросов от обрыва в конструкции предусмотрено наличие храповых муфт. Замок размещают так, чтобы водителю было удобно им пользоваться. В большинстве случаев секционные ворота оснащают выдвижным ригелем и цилиндровым механизмом. Удобство использования достигается благодаря автоматике. Для того чтобы въехать в гараж, нет необходимости выходить из машины. За закрытие автоматических ворот отвечает механизм трансмиссии.

По периметру дверного проема возможна установка дополнительных элементов - встроенных датчиков, которые реагируют на движение и останавливают ворота, защищая их от повреждений.

При отсутствии электричества секционные ворота можно открыть специальным ключом, предназначенным для разблокировки механизма. В данном случае происходит отключение привода, управление производится в ручном режиме. Секционные гаражные ворота обязательно должны иметь ручной замок. Он понадобится при возникновении аварийной ситуации.

Базовый комплект, предназначенный для изготовления ворот

Производители секционных изделий выпускают комплекты, используя которые, можно самостоятельно собрать ворота и сэкономить денежные средства. Все модели секционных механизмов универсальные, подходят для установки в любом гараже.

Работы необходимо выполнять в соответствии с инструкцией, которая прилагается к комплекту. Выбирая базовый комплект, надо определиться, какой мощности двигатель будет использоваться для установки в приводном механизме ворот. Секционные ворота, фото которых вы видите, изготовлены на основе одного из базовых комплектов, созданием которых занимаются производители таких механизмов.

Подготовка к монтажу

Прежде чем начинать сборку, надо позаботиться о том, чтобы вокруг проема ворот оставалось необходимое пространство:

Если вы решили создать секционные ворота своими руками из готовых деталей, для осуществления сборочных работ подготовьте такие инструменты:

Процесс сборки ворот

Если вам не хочется изготавливать секционные ворота своими руками, соберите их из готового комплекта деталей. Сначала следует заняться подготовкой проема. Если гаражная конструкция создана из легких пенобетонных блоков, ее необходимо укрепить металлическим каркасом. Далее на проем надо перенести схему монтажа. Для реализации данной задачи на стенах делают разметку, отмечая места, в которых будет производиться крепление основных несущих узлов, а именно направляющих для перемещения полотна.

При монтаже всех несущих элементов важно придерживаться порядка, установленного инструкцией. После выполнения первой задачи переходят к следующей - сборке дверного полотна. Обычно она осуществляется от крайней нижней ламели. Если после ее завершения верхний срез створки плохо прилегает к нащельнику ворот, нужно отрегулировать верхние кронштейны.

Далее можно переходить к закреплению узлов управления воротами и вспомогательных элементов, таких как засовы, замки, ручки, а затем - к установке уравновешивающих пружин. Их следует настроить так, чтобы подъемные тросы всегда оставались в натянутом виде. Завершающий этап - крепеж датчика для ограничения движения полотна. После проведения всех необходимых работ проверьте несколько раз, легко ли двигаются секционные ворота. Фото готовых конструкций представлены ниже.

Самостоятельное изготовление

Можно не приобретать комплект для изготовления ворот, а создать данную конструкцию собственными силами. Этот вариант подходит тем людям, которые обладают навыками в области строительства и имеют достаточно свободного времени. Важно понимать, что подобная работа сложная и кропотливая. Чтобы создать секционные ворота своими руками, необходимо выполнить такие действия:

Фурнитура для механизмов секционного типа

Нужно исключить вероятность изготовления ненадежной конструкции и учесть совместимость запчастей. При реализации поставленной задачи необходимо применять только оригинальные чертежи ворот. Не рекомендуется создавать конструкции из б/у деталей.

Можно использовать полезные дополнения - системы, предотвращающие разрыв торсионной пружины, обрыв троса и защемление пальцев, а также дополнительные аксессуары.

Нюансы монтажа гаражных ворот

Монтаж секционных ворот, инструкция для выполнения которого прилагается к базовому комплекту, должен осуществляться без зазоров с соблюдением максимально возможной плотности.

Чтобы полотно не заклинивало, установку вертикальной направляющей надо производить с высокой точностью.

Обеспечивая регулировку и фиксацию секционного механизма, используйте подкладки различной толщины, выполненные из металла.

Устанавливайте секционные ворота, размеры которых идеально подходят для вашего гаража.

Стоит ли изготавливать секционные ворота самостоятельно?

Секционные ворота - сложная конструкция, которую не всем удается создать самостоятельно. Такие гаражные ворота менее надежные, чем конструкции, созданные из заводских деталей, их срок эксплуатации практически невозможно предвидеть. Механизмы секционного типа, изготовленные собственноручно, не отличаются особой безопасностью. В случае аварийной ситуации могут пострадать люди, также возможно повреждение автомобиля.

Разумный способ экономии - сборка секционных ворот из более дешевых заводских деталей по оригинальным чертежам с учетом их универсальности и совместимости.

Если вам хочется создать секционные ворота своими руками, позаботьтесь о том, чтобы готовая конструкция была надежной и безопасной, и не приступайте к работе, пока хорошо не разберетесь в данном вопросе.

Секционные ворота своими руками

Оглавление

Секционные гаражные ворота могут быть вмонтированы даже в небольшие проемы, они оснащены системой уравновешивания, укомплектованы пружинным механизмом растяжения. Ворота при правильном подходе легко и быстро монтируются, их можно установить в течение нескольких часов.

Материалы, используемые для изготовления

Сэндвич панели для секционных ворот

Секционные ворота на сегодняшнем рынке достаточно востребованы, они имеют современную конструкцию, обладают безопасностью и надежностью, комплектуются бесшумным механизмом.

Полотно ворот изготовлено из сэндвич панелей, имеющих высокие теплоизоляционные характеристики, и алюминиевых профилей, поверхность которых устойчива к любым атмосферным воздействиям, так как используются профили, прошедшие специальную обработку. Используется хроматирование и полимерная порошковая окраска, после которой сэндвич панели покрываются специальной защитной пленкой. Все ламели полотна соединяются между собой с помощью стальных профилей.

Благодаря способу соединения ворота двигаются совершенно бесшумно. Для изготовления самого полотна секционных ворот и рамы коробки применяется горячая листовая оцинкованная сталь, покрытая очень качественной полимерной грунтовкой.

Сэндвич панели обеспечивают высокую теплоизоляцию и надежно защищают от холода. Такие панели имеют тепловое сопротивление, равное кладке в полтора кирпича. Сэндвич панели вплотную прилегают к проему за счет уплотнителей.

Секционные ворота

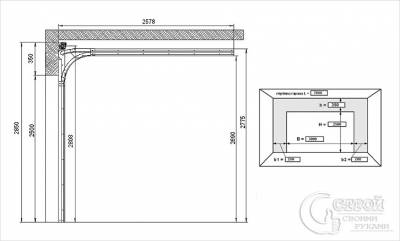

Схема секционных ворот

Многие автовладельцы во избежание лишних затрат включаются в творческий процесс, решаясь установить секционные гаражные ворота своими руками, рассчитывая только на собственные знания и умения. Действительно, избежать многих сложностей можно, если учитывать все детали и нюансы.

В качестве материала для ворот не рекомендуется использование бывших в употреблении механизмов, так как срок их работоспособности может оказаться недолгим, и незадачливый автовладелец рискует однажды оказаться у входа в гараж, не имея возможности войти.

Основные рекомендации по сборке:

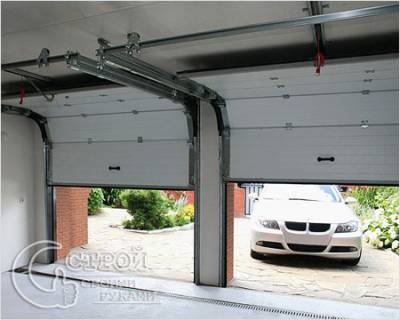

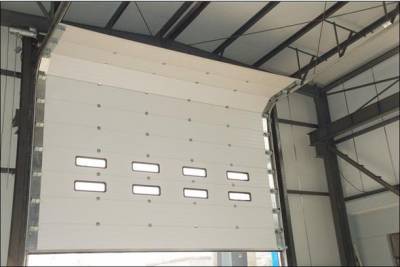

Секционные ворота монтируются на внутренней стороне проема гаража и при открытии поднимаются вверх под самый потолок помещения, благодаря направляющим, которые крепятся непосредственно к стенам или потолку. Такие ворота можно открывать как при помощи автоматики, так и вручную, в зависимости от выбора комплектации. Полотно ворот надежно запирается, что препятствует проникновению в гараж посторонних лиц.

Правила монтажа

Требования к конструкции секционных ворот

1. Перед установкой секционных гаражных ворот желательно проверить, достаточно ли для этого имеющегося свободного пространства: расстояние по боковым сторонам должно быть около 45 см, а до уровня потолка -30 см.
2. Большое значение имеет подготовка проема к последующему монтажу. Проем обязательно укрепляется металлическим каркасом.
3. Для установки секционных ворот вам пригодятся следующие инструменты:
   1. перфоратор с победитовыми сверлами
   2. электрическая дрель, либо шуруповерт
   3. рулетка, уровень
   4. крепежные материалы, если, конечно, они не входят в комплект.

После того как подготовлены все необходимые инструменты, нужно взять имеющуюся схему ворот и перенести ее на проем. Затем отметить места крепления вертикальных и горизонтальных профилей. Далее необходимо очень четко выставить вертикаль проема и надежно зафиксировать все детали. Даже маленький перекос не допускается. В имеющейся инструкции обязательно должно быть указание всех размеров, которых следует строго придерживаться. Для регулировки ворот можно использовать только подкладки из металла.

Согласно инструкции, сначала необходимо прикрепить все несущие детали, после чего можно собирать полотно. При помощи регулировки кронштейнов необходимо добиться его плотного прилегания к верхней створке.

Уплотнители для ворот изготавливаются из полимерного каучука и морозоустойчивой резины. Резина используется для той части, которая непосредственно соприкасается с полом гаража, а материал из каучука фиксируется вверху и по бокам гаражных ворот, что способствует высокой герметизации проема.

Аксессуары

Устройство секционных ворот

После монтажа каркаса и полотна ворот проводят закрепление дополнительных аксессуаров: замков, ручек, засовов и прочих механизмов, которые предназначенные для управления. После этого монтируются уравновешивающие пружины. Их надо установить так, чтобы подъемные тросы находились в полностью подтянутом состоянии.

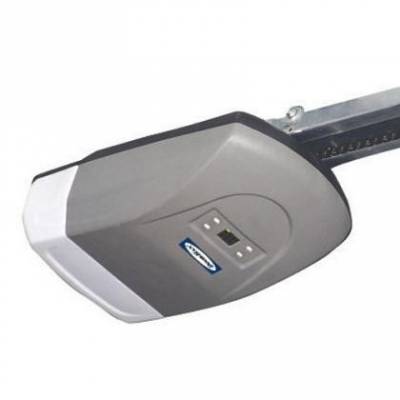

Процесс монтажа секционных ворот завершается креплением и подсоединением электропривода, имеющегося в комплекте, а затем — ограничителя. С одним или двумя помощниками секционные ворота вполне можно установить за несколько часов. После монтажа рекомендуется несколько раз проверить работу установленных ворот.
