Автоматические ворота для гаража

Установить на гараж автоматические ворота крайне просто.

Самой сложной задачей при этом является выбор типа гаражных ворот, в зависимости от необходимых технических характеристик.

Какими характеристиками должны обладать гаражные ворота? Они должны изолировать внутреннее пространство от холода, излишней влаги.

Дополнительно - они не должны промерзать в холодную пору года!

Как показывает практика, лучшие автоматические ворота для гаража – из алюминия или оцинкованной нержавейки.

К тому же, сейчас позволить купить автоматические ворота для гаража может каждый, ведь они стоят незначительных денег.

Примерная стоимость автоматических ворот – около 2000 рублей за секцию (метр длиной и высотой в 2, 5 метра).

Более того, такие ворота можно сделать самому, если уметь правильно обрабатывать металл.

Кстати, цена на автоматические ворота для гаража также зависит от того, будет ли устанавливаться дистанционное управление воротами. Ведь такое оборудование стоит весьма дорого, зато это действительно удобно – вам никогда не нужно будет выходить из машины для того, чтобы открыть или закрыть ворота.

Фото примеры автоматических ворот:

Установка автоматических ворот своими руками

Содержание статьи:

Установка автоматических ворот своими руками

Многие владельцы загородных домов и коттеджей задаются вопросом обустройства ворот с автоматической системой управления. Эти системы достаточно практичны в использовании, приводятся в действие одним нажатием кнопки на брелоке управления. Существует несколько разновидностей автоматических ворот:

1.  откатные
2.  распашные
3.  рулонные
4.  подъемно-поворотные
5.  секционные ворота.

На практике наибольшей популярностью пользуется только два вида ворот. Это откатные и распашные ворота. Но, первый вид имеет существенные превосходства, он более удобен в эксплуатации.

Преимущества откатных ворот

Рассмотрим основные преимущества откатных ворот, которые делают данные конструкции популярными среди владельцев загородных домов:

Мы видим, что откатные автоматические ворота являются самым подходящим вариантом для благоустройства загородного участка. Именно поэтому часто возникает вопрос касаемо их установки. Отметим, что монтаж откатных ворот очень легко и быстро выполняется собственными руками, для этого требуется минимальное количество навыков, а также рекомендации по сборке.

Пошаговая сборка откатных ворот (автоматических)

Приняв решение про самостоятельную сборку ворот с откатным автоматическим механизмом, вам пригодится следующее руководство. Оно пояснит особенности работы на каждом из этапов, сделает установку ворот более простой. Для начала выделим три основных этапа, на которые делится процесс монтажных работ ворот с откатной системой открывания:

Также следует внимательно выбирать комплектующие. Существует несколько видов наборов, используемых в воротах разного веса.

Различают наборы для ворот весом: до 400 кг (ширина проема до 4 м) до 600 кг (ширина проема до 6 м) от 600 кг (ширина проема от 6 м). На основании этих размеров вам потребуется подобрать набор комплектующих, после чего можно начинать сборку.

Укладка основания автоматических ворот

Работы по укладке основания начинаются с проведения грунтовой разметки строительных траншей.

Вырываем траншею у забора глубиной 1,8 метра

На границе проема (сторона отката ворот) откладывается бетонное основание длиной, которая равна ½ длине проезда.

Основание делается по ширине не менее полуметра. Рассчитывая габаритные размеры основания, следует учитывать грунтовое промерзание в зимний период.

Для некоторых районов оно может составлять до 2 метров, в регионах с более суровым климатом показатель может достигнуть 2,3 метра.

Теперь начинаем делать силовой металлокаркас основания. Он изготавливается из швеллера «18» и арматуры «Æ12», а соединяется сварочным швом, для наглядного примера придерживаемся приведенной схемы.

Силовой каркас для ворот из швелера

Швеллер обеспечивает необходимый уровень прочности бетонного основания, что достигается за счет его длины, равной ½ проема по ширине.

Размер арматуры рассчитывается с учетом того, чтобы стержни уходили в землю по линию замерзания.

Чтобы придать прочность каркасу, необходимо соединить все вертикальные элементы горизонтальными перемычками.

Теперь данную конструкцию можно устанавливать в подготовленное в земле углубление для основания, в которое перед этим должен быть засыпан и хорошо утрамбован песочный слой.

Отметим специфический момент. Линия основания должна соответствовать линии дороги, а высота просвета делается не менее 5 см, во избежание эксплуатационных проблем в зимнее время.

Перед тем, как проводить заливку основания, необходимо удостовериться с помощью строительного уровня в горизонтальном положении силового каркаса. Особое внимание следует обратить на вертикальное расположение швеллера. Планируя установление автоматики для ворот, сразу необходимо проложить в основании электроизоляционные трубы для проводки. Она должна выходить в местах подключения к электродвигателю или к системе управления. Такие каналы закладывают по горизонтальной линии основания.

Схема создания автоматических ворот - вид изнутри

Основание заливается раствором бетона из расчета 100 кг цемента (М400), 0,3 м3 щебенки и 0,5 м3 песка. После заливки фундамента оставьте его на 72 – 120 часов, чтобы бетон застыл, обрел желаемую прочность. По истечении указанного срока проводится сборка конструкционных элементов ворот.

Монтаж механических элементов ворот

Первым делом, необходимо определить траекторию перемещения ворот, используя для этого шнур, который натягивается на уровне 2 метров от земли. Этот ориентир помогает выровнять опорную балку. Теперь нужно собрать роликовые механизмы (тележки) и установить их в опорную балку, которые для последующего монтажа перемещаются в середине проема. Далее ставится створка ворот с роликовым механизмом (опорным) на упорный швеллер. Теперь нужно поставить два опорных столба в намеченных точках, а сами ворота расположить в соответствии с натянутым шнуром.

Роликовый механизм автоматических ворот

Далее производится крепление роликовых механизмов к опорному швеллеру. Необходимо с помощью сварочного аппарата установить настраиваемую площадку 2-ой роликовой опоры и раскрыть ворота, чтобы удостовериться в горизонтальности полотна. Выполняем такие действия:

Переходим к настройке перемещения ворот. Необходимо послабить гаечное соединение опор роликовых с настраиваемыми площадками.

Несущий профиль для ворот

Далее аккуратно, пару раз прокатываем ворота по линии открывания и закрывания, в этом случае опорные ролики самостоятельно примут нужное положение.

После этого производится затяжка всех болтовых соединений.

Ролик концевика и заглушки

После завершения всех работ производим сборку ролика концевика и заглушек. Он вставляется в п-образную трубу с внешней стороны ворот и закрепляется болтами.

Находящаяся в комплекте заглушка, крепится сварочным швом изнутри ворот. Она упреждает вероятность неработоспособности механизмов в зимнее время и противодействует набиванию снега.

Направляющий кронштейн (верхний)

Направляющий верхний кронштейн

Монтаж направляющего кронштейна (верхнего) производится с помощью послабления болтового соединения роликов и расположения их по верхней линии ворот. После этого регулируем правильность наклона и затягиваем болты.

Сборка уловителя (нижнего)

Финальной частью выполнения работ считается установка уловителя.

Для этого ослабляются болты крепления, ворота переводятся в закрытое положение, совмещаются ворота и уловитель (защитные уголки должны дотрагиваться верхнего уловителя), затягиваются болтовые соединения.

Сборка системы автоматики и ее установка на ворота

Практические советы по установке автоматических ворот

Содержание

В современном мире автоматические ворота являются одной из наиболее важных частей экстерьера практически любого помещения. Особое распространение они получили в отрасли строения гаражей по причине высокой устойчивости к взломам. Также их отличает низкая стоимость. Помимо уникального и привлекательного внешнего вида, конструкция отличается крайне удобной эксплуатацией.

Установка автоматических ворот может происходить не только специализированными компаниями, но и своими руками. Именно монтаж и стоит рассмотреть подробнее.

Конструктивные особенности

Автоматические ворота в своем составе имеют направляющие, модули, а также пружинный механизм, предназначенный для уравновешивания колебаний полотна. Дополнительно можно оснастить ворота специальными механизмами, при помощи которых можно осуществлять открытие и закрытие при помощи специального пульта дистанционного управления. Открыть или закрыть ворота своими руками смогут даже дети, ведь для этого понадобиться всего одно нажатие на кнопку. Стоимость пульта входит в стоимость всего комплекта.

При производстве панели покрываются специальными полимерными смесями, которые защищают их от коррозии и обеспечивают использование их на протяжении длительного времени. При желании в полотно можно сделать монтаж специального стекла, которое обеспечит естественное освещение помещения.

Функционирование секционных ворот возможно при любых температурах, что особо важно для нашего региона.

Касательно вопросов безопасности, автоматические ворота оснащаются специальными замками, которые позволяют осуществлять блокирование ворот сразу же после их закрытия. Если регулировка ворот была сделана правильно, то минимальный срок их службы составляет не менее десяти лет.

Процесс подготовки

Вы обзавелись автоматическими воротами, теперь пришел черед сделать монтаж. Делать это необходимо аккуратно, ведь стоимость ворот не маленькая. В комплекте с воротами предоставляется подробная инструкция, в которой описывается процесс установки. Перед установкой необходимо заручиться помощью нескольких друзей, ведь делать все исключительно своими руками предельно сложно.

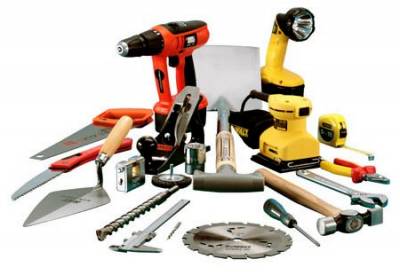

Необходимо также позаботиться и о наличии стандартного набора инструмента. Также нужно обзавестись средствами защиты для головы, рук и глаз.

Перед началом непосредственной установки необходимо тщательно проверить присутствие всех деталей. Перечень таковых присутствует в инструкции. Если некоторые крепежные системы не предусмотрены комплектацией, то приобретать таковые необходимо только по рекомендации фирмы изготовителя. Иначе монтаж может быть ненадежным. На общую стоимость это существенно не повлияет.

Подготовка дверного проема

В первую очередь, необходимо подготовить своими руками дверной проем. Для того чтобы ворота работали правильно и безотказно на протяжении длительного времени, проем должен соответствовать определенным требованиям.

Главное требование – чтобы вертикаль и горизонталь проема были строго выставлены по уровню.

Потолок, как и притолока, должны быть изготовлены исключительно из прочных материалов. Именно на них в итоге ляжет главный вес секционных ворот. Заплечники не подвергаются такой большой нагрузке, однако они также должны отличаться достаточно большой прочностью, ведь именно к ним необходимо будет прикрепить направляющие. Стоимость механизма не маленькая, потому необходимо ответственно отнестись к укреплению стен.

Перед тем, как начать монтаж, также необходимо своими руками отштукатурить проем, что будет положительно влиять на плотность прилегания и теплоизоляцию.

Процесс установки

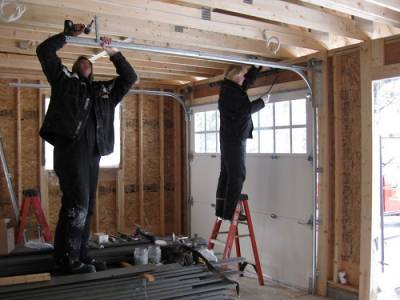

Теперь мы рассмотрим, как установить автоматические ворота. Если есть необходимость, перед началом установки ворот необходимо убрать с проема все непрочные покрытия, а также дополнительно укрепить его. Пол также должен быть горизонтальным, с отклонением не более 0.1 сантиметра. Если с этими показателями все хорошо, то можно делать непосредственно монтаж.

На следующем этапе необходимо разметить места установки направляющих, а также закрепить их. После этого собираем своими руками полотно автоматических ворот, начиная с самой нижней панели. Замеры необходимо делать максимально тщательно, ведь любое отклонение может привести к непоправимым последствиям.

Далее проводим установку подъемного механизма, а также деталей управления гаражными воротами. Лучше всего будет несколько раз проверить точность измерений. Также не помешает проверить работоспособность всей системы ворот. Время на установку секционных ворот в зависимости от количества людей и времени на подготовку может занять несколько часов.

Для того чтобы собрать ворота своими руками, необходимо детально ознакомиться с инструкцией по их эксплуатации. Монтаж должен осуществлять по всем требованиям, которые предъявляет производитель, иначе стоимость их постоянного ремонта может оказаться вам не по карману.

Автоматические двери в гараж: как сделать правильно

Автоматические гаражные двери

Гаражные автоматические двери, оснащенные электроприводом, обеспечивают дополнительный комфорт при пользовании воротами. Ими легко управлять дистанционно, прямо из автомобиля, особенно в плохую погоду – когда снег или дождь.

Для открытия автоматических ворот, необходимо на пульте дистанционного управления только нажать кнопку. Но необходимо иметь ввиду, что при отключении электропитания, такие конструкции следует переводить в ручной режим для управления устройством.

Как работают автоматические двери гаражные, их преимущества и недостатки, рассматривается в этой статье.

Contents

Какие особенности автоматических ворот

Автоматические ворота отличаются разной конструкцией и имеют свои преимущества, и области применения.

Они могут быть:

Для открывания ворот гаражей используются два типа приводов:

Особенности и преимущества гаражных ворот с автоматикой

Помимо привода, в автоматике для гаражных ворот имеется ряд защитных опций, которые делают механизм более удобным и улучшает комфорт пользования устройством, например, пульт управления - намного облегчает установку машины в гараж.

Наиболее важные из них:

Каждая система имеет свои дополнительные опции, производители постоянно совершенствуют их. Так для россиян уже в расширенных пакетах. есть автоматика способная по внешнему сигналу включать прогрев гаража, что для зимнего холодного периода очень полезная вещь.

Схема автоматики для ворот гаража

Гаражные двери автоматические после их появления, стали очень быстро набирать популярность и востребованность.

Их преимуществами являются:

Недостатки автоматических ворот для гаражей:

Совет: Для распашных ворот следует приобретать пульт с функцией проверки, а сам механизм должен уметь отключаться, иначе привод просто погнет ворота. Обязательно наличие такой защиты в выбранной системе.

Совет: Для автоматических гаражных ворот обязательно наличие ручного привода и замка, защита от него должна быть в системе.

Как самостоятельно установить распашные автоматические гаражные ворота

Для установки своими руками автоматических гаражных ворот любого типа нужны определенные знания, опыт и навыки. После тщательного изучения всех нюансов и тонкостей работ по установке ворот, можно приступать к их сооружению.

Каждый тип конструкции характеризуется своей установкой и особенностями устройства, поэтому стоимость у всех разная.

Распашные автоматические ворота

Распашные автоматические ворота - наиболее простые и дешевые среди представленного разнообразия изделий на рынке.

Основное условие, которое нужно для установки таких ворот, является наличие свободного места. Каркас для таких ворот изготавливается из прочных жестких профилей, обшитых металлическими или деревянными панелями.

Для самостоятельной установки распашных ворот понадобятся:

Совет: Приводы и кронштейны не следует приобретать из разных комплектов. Они могут просто не подойти по параметрам.

Как установить автоматику к воротам

Для установки автоматики на распашные ворота можно приобрести стандартный комплект, в которых входят:

Совет: Выбирая автоматическое распашное устройство, следует обращать внимание на размеры и массу створок, легкость их перемещения, на интенсивность открытия. Нельзя по отдельности рассматривать размеры створок и их вес. Если установить автоматическое устройство для ворот, рассчитанное на максимальную массу створок до ста килограмм, но без учета их размеров, при сильном ветре вся конструкция может разлететься в пух и прах.

Устройство автоматики на распашных воротах

Инструкция указывает, что перед приобретением автоматики следует выполнить ее расчет. При этом учитывается средняя ветровая нагрузка по местности. Например, ее величина составляет 50 кг/м, а размеры створки 2х2 метра.

Нужно эти все значения перемножить между собой, что составит 200 килограмм. К этой величине прибавить массу одной створки ворот, примерно 100 килограмм, что составит запас прочности.

Для этого случая понадобится приобрести привод, который рассчитан на створки массой от 400 до 800 килограмм, что позволит конструкции служить достаточно долгий период времени. Автоматическое устройство характеризуется интенсивностью открывания ворот, которая выражается в процентах.

Особенности откатных ворот с автоматикой

Откатные ворота

Огромной популярностью сейчас пользуются автоматические откатные ворота, представленные на фото, но их установка требует большего навыка и опыта, по сравнению с распашными воротами. Монтаж такой конструкции предполагает использование специальной фурнитуры.

Но они имеют больше преимуществ при пользовании:

Стоимость автоматики для таких ворот гораздо больше, чем для распашных, а цена фурнитуры зависит от общего веса конструкции, длины ее направляющих и от завода - изготовителя.

Любые ворота, каких бы размеров они не были и сколько бы ни стоили, нуждаются в правильном уходе и эксплуатации. Как это делать лучше подскажет видео.
