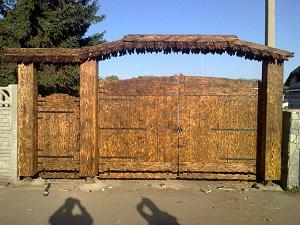

Металлический каркас для ворот с деревянной обшивкой своими руками

Наиболее распространенным типом ворот являются распашные. Они использовались еще в старину, защищая дома и крепости от проникновения посторонних. В настоящий момент становятся популярными автоматические модели, однако распашные конструкции тоже пользуются спросом. Их можно встретить на промышленных предприятиях, складах и базах, а также в коттеджах. Изготавливают их обычно из дерева, профнастила, металлической сетки.В настоящее время ворота, изготовленные исключительно из дерева. почти не встречаются. Ведь они громоздкие и ненадежные. Они могут провисать и деформироваться. Самыми надежными и долговечными являются деревянные конструкции, имеющие металлическую основу. Они имеют привлекательный, уютный вид и не выглядят так строго и казенно, как, например, конструкции из профнастила или сетки. Кроме того, металлический каркас для ворот экономически выгоден. Такие конструкции сочетают в себе простоту и возможность воплощения любых дизайнерских задумок.

Наиболее распространенным типом ворот являются распашные. Изготавливают их обычно из дерева, профнастила, металлической сетки.

Особенность каркаса с деревянной обшивкой

Каркас распашных ворот с деревянной обшивкой должен быть крепким. Его тип выбирают исходя из требований к будущему внешнему виду ворот, а также их технических характеристик. Такие ворота, из-за большого веса, имеют большую инерционность створки.

В среднем каркас для распашных ворот имеет следующие параметры: ширина - 2-5 м, высота - 1,5-3 м. Калитка может располагаться слева, справа либо отсутствовать. Каркас для ворот с деревянной обшивкой изготавливается из профильных труб. Размер сечения профиля выбирается исходя из размера створок ворот.

Идеальной толщиной стенок трубы является толщина в 2 мм.

Трубы с меньшей толщиной стенки делают конструкцию непрочной, с большей - становятся слишком тяжелыми, что увеличивает вес конструкции.

Конструкция распашных ворот: 1 - Жесткая металлическая рама, 2 - Обшивка (профнастил), 3 - Стойки (труба 60х30), 4 - Петли, 5 - Задвижка.

Столбы каркаса для распашных ворот обычно изготавливаются из профильных труб. Длина столбов зависит от метода установки и может составлять до 4 метров. Размер сечения определяется массой створок и способом присоединения каркаса к забору. К земле он крепится с помощью длинных упоров-фиксаторов.

При изготовлении каркаса для распашных ворот с деревянной обшивкой следует помнить, что дерево имеет свойство набирать и отдавать влагу. Поэтому не стоит крепить деревянные конструкции непосредственно к металлу. Лучше всего это делать по схеме металл к металлу, дерево к дереву . Изготовление каркаса для ворот можно как заказать в какой-либо строительной фирме, так и сделать его своими руками.

Как сделать металлическую калитку и ворота: схема калитки

Содержание

Как правило, в ограждениях и заборах предусматривают конструкции для входа: калитку и ворота. Большую популярность приобрели изделия, выполненные из металла. Они пришли на смену деревянным, которые были достаточно просты в изготовлении, но не отличались долговечностью.

Один из видов калитки и ворот

Стиль выполнения калитки и ворот выбирается одинаковый, получается единая композиция, которая служит украшением участка. Изделие из этого материала имеет множество преимуществ:

Начало работ

Современные технологии дали возможность изготовления таких конструкций различных моделей и видов (см. Выбираем дизайн калитки и ворот ). На рынке представлено множество декоративных рисунков и кованых элементов, которые дополнят выбранную модель.

Сначала надо мысленно представить то, что вы хотите видеть и отобразить на бумаге в виде чертежа. Выберите место установки и внимательно снимите все размеры и перенесите их на бумагу. Затем составьте чертеж придуманной конструкции.

Инструмент

Установка металлической калитки и ворот потребует комплектации следующего инструмента:

Внимание: При выборе габаритов изделия учтите вес конструкции. Предусмотрите свободное открытие и закрытие. Большие размеры могут привести к провисанию и скорейшему износу материалов.

Материал

Для изготовления постарайтесь взять качественный материал. Чем больше в металле содержание углерода, тем дольше он будет служить и минимально подвержен коррозии.

Монтажные работы

«Как сделать калитку из металла самому?», многие над этим думают, но это не так сложно, как кажется на первый взгляд. Когда есть чертеж и закуплен необходимый материал, можно приступать к работе.

Вид установки столба

Установка боковых столбиков

Вот как установить металлическую калитку и ворота. Эти элементы крепятся на столбики, поэтому следует отнестись к данному вопросу серьезно. Они должны выдержать вес конструкции, не допустить провисания.

Внимание: Следите за правильностью перпендикуляра относительно земли. Проверяйте отвесом, прежде чем произвести заливку. От правильности монтажа столбов зависит качество работы калитки и ворот.

Изготовление столба из кирпича

Столбы из кирпича

Если дом состоит из кирпича и столбы из металла, будут портить внешний вид, есть возможность их выполнить с использованием кирпича. Благодаря такой конструкции выиграет и качество строения. Калитка и ворота будут лучше закреплены, конструкции не повредит любой ветер. Просто готовые столбы, следует обложить кирпичом, который представлен на рынке в различной конфигурации и любых цветов.

Внимание: Устанавливаем закладные в швы между рядов. Используем пластины металла не тоньше 5-ти мм. Они послужат базой для крепления завесов.

Можете сверху столбов установить колпаки декоративные, или из металла. Они сделают внешний вид законченным. При дожде, отведут поток воды. Украсят строение.

Колпаки можно изготовить под заказ по существующим эскизам или сделать индивидуальный проект.

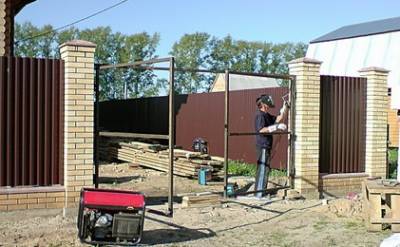

Делаем каркас

Основой крепления для калитки и ворот является каркас. При его неправильном изготовлении может нарушиться вся конструкция. Конфигурация будет нарушена, что приведет к неправильной работе всей конструкции. Эта работа требует качественного выполнения.

Если у вас есть сварочный стол, это значительно облегчит работу. Если он отсутствует, придется сделать самому. Место для сварочных работ приготовить не сложно, но оно должно быть качественным и отвечать некоторым требованиям.

Внимание: При изготовлении очень внимательно вымеряем диагональ плоскости конструкции. Этим мы избежим образования «пропеллера» после изготовления и нам не придется исправлять допущенные ошибки. Следует все элементы прижимать струбцинами, это исключит изменение конструкции при нагреве металла.

Крепление калитки и ворот

Для крепления следует использовать только мощные завесы. Этим вы избежите провисания конструкции. Увеличите срок службы изделия. Старайтесь выбрать конструкцию с использованием подшипника, это улучшит плавность хода и продлит срок службы.

Нужные завесы

Внимание: Не забывайте предусмотреть зазор около 10-ти сантиметров между окончанием листа конструкции и землей. Следует учесть выпадение осадков в зимнее время, зазор должен обеспечить нормальную работу калитки и ворот.

Крепление листа к каркасу

Это будет завершающий этап монтажа конструкции. Работу следует выполнять только в рабочих рукавицах, чтобы избежать травм от острых краев металла.

Согласно чертежа, вырезаем из листа нужный размер. Используем для работы болгарку и отрезной круг

Наша работа подошла к концу. При желании возможно применить в изготовлении кованные элементы. Они, конечно, придадут элегантность конструкции и чувство достоинства хозяину.

Распашные ворота своими руками

Распашные ворота для дачи - классика жанра. Из этой статьи вы узнаете о различных их видах, достоинствах и недостатках и, конечно, пошаговую инструкцию как сделать их собственноручно.

Достоинства и недостатки различных видов распашных ворот, советы по выбору

1. Двустворчатые распашные ворота с калиткой внутри одной из створок.

двустворчатые ворота с калиткой

Недостатки - самая ненадежная из возможных конструкций, дверь встроенная в ворота сильно изнашивает створку, ее петли, и конструкция получается относительно шаткой и частенько "гремит".

Использовать такой тип ворот советую только в двух случаях:

2. Распашные ворота с калиткой сбоку (с общей опорой для калитки и соседней створки).

двустворчатые ворота с калиткой

Самый распространенный дачный вариант. Просто практично, удобно.

Достоинства - можно спокойно пользоваться калиткой для входа на участок, калитка независима от ворот, конструкция существенно надежней предыдущей

Недостатки - занимают больше других площади забора, что иногда оказывается критичным на небольших участках.

3. Одностворчатые распашные ворота.

Достоинства - одна створка, некоторые считают это плюсом, действительно иногда удобней, когда ворота выходят в слишком узкий для маневра переулок, а растения перед забором не дают возможности достаточно широко раскрыть створку

Недостатки - за счет большего размера створки петли ворот и каркас быстрее изнашиваются под собственным весом, отсутствие калитки.

Не советую использовать на дачном участке . если нет отдельного входа-калитки и одновременно заезд через двустворчатые ворота невозможен, открывать такую конструкцию надоест даже быстрее двухстворчатой-безкалиточной. Даже фото этих ворот подбирать не буду.

4. Распашные ворота с одной большой створкой и створкой-калиткой.

одностворчатые ворота с калиткой

Достоинства - ровно те, что в предыдущем варианте + есть калитка, через которую удобно попасть на участок.

Недостатки - те же + при даже не критичных для эксплуатации предыдущего варианта "провисаниях" ворот, возникают проблемы со стыком калитки и ворот.

Советую использовать этот вариант только когда при въезде на участок не достаточно ширины дороги для использования двустворчатых ворот.

5. Золотой стандарт распашных ворот - две опоры с двумя закрепленными на них створками.

двустворчатые распашные ворота

Достоинства - самая надежная и долговечная из конструкций.

Ворота металлические своими руками

Надежные, удобные в использовании и простые в изготовлении металлические ворота отлично подходят для установки на загородных участках, дачных территориях и любых других объектах. Сборку и монтаж рассматриваемой конструкции можно выполнить своими руками. Это достаточно просто и гораздо выгоднее, нежели поручать ту же работу профессионалам. Чаще всего на индивидуальных участках устанавливаются распашные металлические ворота. Это наиболее простая в сборке система, с устройством которой можно безо всяких проблем справиться своими руками.

Ворота металлические своими руками

Содержание пошаговой инструкции:

Оптимальные размеры металлических ворот

Перед началом работ по устройству металлических ворот необходимо подготовить подробный грамотный проект возводимой конструкции. Самое главное – определить оптимальные габариты.

Так, если через ворота будут проезжать грузовые автомобили, ширина конструкции должна составлять 350-400 см. Для легковых машин будет достаточно ширины в 250 см.

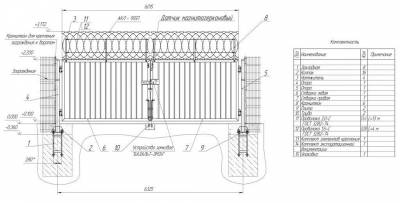

Пример чертежа распашных ворот для монтажа своими руками

Что касается высоты, для ворот на частных территориях обычно достаточно показателя в 200-250 см. Все, опять-таки, зависит от размеров автомобиля.

Дополнительно предусмотрите в проекте некоторый промежуток между поверхностью земли и каркасом ворот. Благодаря этому промежутку вы сможете открывать ворота в снежную погоду.

Особенности конструкции ворот

В основе конструкции металлических ворот лежит каркас. Для сборки каркаса обычно используется обыкновенная труба диаметром 2-4 см. Также каркас можно сделать из профиля с квадратным сечением.

Схема каркаса распашных ворот

Каждую створку ворот необходимо оснастить 1-2 горизонтальными прожилинами, благодаря которым будет обеспечена более высокая жесткость системы. Вместо горизонтального расположения прожилин можно выбрать другие варианты, к примеру, разместить одну поперечную горизонтальную прожилину и две диагональные.

Для самостоятельной сборки ворот нужно владеть навыками обращения с болгаркой, элементарными измерительными приборами, аппаратом для сварки, шуруповертом, буром. При отсутствии должных навыков придется потратить некоторое время на обучение.

Как сделать ворота

Для закрепления створок можно использовать саморезы, однако лучше всего выполнять стандартное крепление с помощью петель. Для одной створки достаточно пары петель диаметром 2 либо 3 см.

Опорные столбы изготавливаются из профилированной трубы 2х4 см или круглой трубы диаметром 7-7,6 см.

Опоры можно возводить непосредственно из труб, вкопанных в землю и закрепленных бетонным раствором. Также существует вариант, в соответствии с которым трубы устанавливаются в кирпичные столбы. В кирпичной кладке должна присутствовать пара закладных деталей. К ним будут приварены навесные стойки самодельных ворот.

Запорный механизм металлических ворот обычно имеет форму буквы «Г» и изготавливается из железного штыря. Элементы механизма устанавливаются внизу каждой воротной створки.

Установка распашных ворот своими силами

В месте фиксации створок в земле создаются специальные крепежные отверстия. Для их устройства удобно использовать металлические трубы. Подбирайте такие трубы, чтобы их внутренний диаметр примерно на 1 см превышал толщину стопорного механизма. Желательно, чтобы длина этих труб не превышала 500 мм.

Для обшивки металлического каркаса удобнее всего использовать профилированные листы. Современный профнастил прекрасно вписывается в дизайн любого участка. Подбирайте такой материал, чтобы он хорошо сочетался с забором. Профлист, как правило, закрепляют на высоте порядка 50-70 мм от основания.

Что нужно для работы: список инструментов и материалов
