Автоматические ворота в современном мире не являются роскошью. Благодаря таким конструкциям можно не только надежно защитить частную собственность, но существенно увеличить бытовую комфортность.
Содержание:
Характеристика конструкций
Чаще всего устанавливаются распашные и откатные автоматические ворота своими руками. Использование автоматики обеспечивает освобождение проема для проезда после нажатия кнопки на пульте. Для того, чтобы создать конструкции самостоятельно, необходимо понимать принцип работы устройств и обладать определенными навыками.
Традиционно выглядят распашные автоматические ворота, устройство которых отличается простотой. Конструкция включает следующие укрупненные компоненты:
Две створки, которые фиксируются на опорных стойках с помощью петель.
Автоматическое оборудование для обеспечения открывания и закрывания створок.
Откатные ворота отличаются более сложным конструктивным исполнением. Основными их составляющими являются:
Одна створка, перемещающаяся вправо или влево.
Автоматическое оборудование, которое обеспечивает перемещение полотна ворот вдоль направляющей с помощью роликов.
Необходимый материал
При изготовлении створок, как распашных, так и откатных ворот, могут использоваться самые различные материалы, к примеру:
Алюминиевый профиль.
Металлическая декоративная решетка.
Металлический профнастил.
Дерево.
Металлические листы.
Инструкция по самостоятельной установке

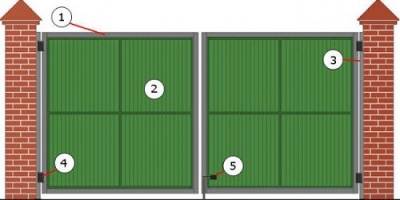

Представленные на фото распашные автоматические ворота, включают в себя следующие компоненты:
Каркас, изготовленный из профильных труб. Их размеры 60 х 30 и 40 х 30.
Обшивку, которая выполнена из листов профнастила.
Пару опорных стоек из профильной трубы. Ее размеры 60 х 30.
Петли для фиксации створок на стойках
Запорная задвижка из металла.
Последовательность операций при создании распашных ворот, оснащенных автоматическим приводом должна проводиться согласно такому плану:
Обустройство фундамента под установку закладного элемента.
Прокладывание электрических кабелей.
Создание каркаса ворот из профильных труб, посредством сварки и обшивка его профнастилом.
Установка роликового устройства и воротного полотна, закрепление специальной фурнитуры.
Установка автоматики.

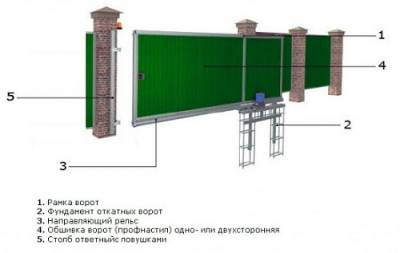

Схематично откатные ворота можно представить следующим образом:
Возведение фундамента
Изначально необходимо возвести опорные столбы, которые, как и в случае создания ворот распашного типа, чаще всего бывают кирпичными. Фундамент под них должен быть глубиной как минимум метр.
Перед обустройством фундамента необходимо изготовить по размерам с помощью сварки закладной элемент из труб и швеллера. Длина швеллера приравнивается к половине ширины проема ворот.

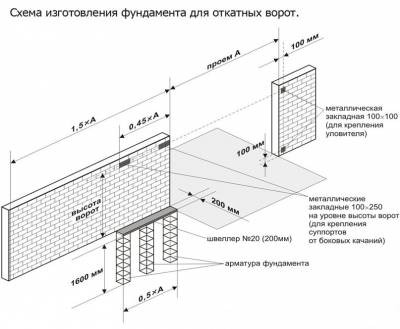

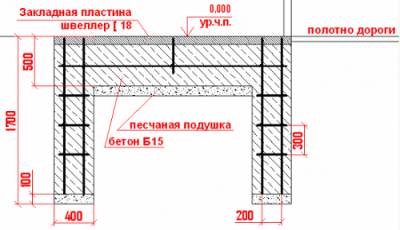

Фундамент под откатные ворота имеет П-образную форму, как показано на рисунке. Просвет между полотном ворот и поверхностью земли должен быть как минимум 5 см, это нужно учесть при установке швеллера.
При расчете глубины основания под установку закладного элемента следует учитывать глубину промерзания грунта в конкретной местности. Это предотвратит влияние перепадов температур на фундамент и выдавливание его.

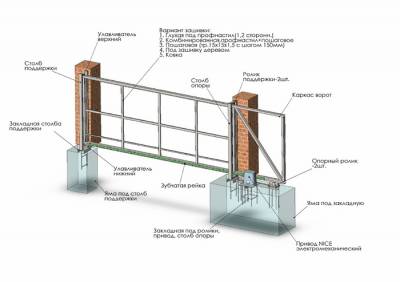

Схема установки всех элементов откатных ворот представлена ниже.

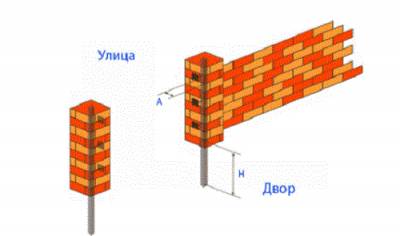

Установка опорных столбов
В данном случае они выполнены из кирпича, что является наиболее распространенным вариантом. По центру опорного столба монтируется швеллер или профильная труба 100 х100 мм, для увеличения прочности конструкции. Данный компонент должен быть забетонирован на глубину не менее 1 м. К нему привариваются:
Три закладных элемента, которые будут в дальнейшем использоваться для установки петель посредством сварки.
Один закладной элемент на расстоянии от земли около метра для крепления приводов.
Монтаж каркаса
Конструкция одной створки представляет собой:
Внешнюю раму, которая изготавливается из профильной трубы 60 х 30 мм.
Внутреннюю раму, обеспечивающую жесткость конструкции. Она изготавливается из профильных труб 40 х 30 мм и приваривается к внешней раме.
Готовый каркас грунтуется и окрашивается устойчивой алкидной эмалью, предназначенной для наружных работ.
Обшивка каркаса листами профнастила :
Фиксация материала на конструкции при помощи саморезов или заклепок.
Установка готовых створок
К закладным элементам на опорах привариваются опорные стойки и петли. При помощи строительного уровня, обязательно измеряется вертикальность установки. После этого навешиваются полотна и проверяется легкость хода створок.
Установка автоматического привода

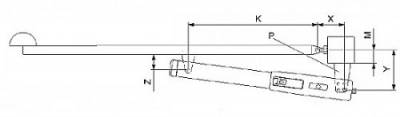

Чертеж устройства представлен на рисунке ниже.
Крепление привода
Определяющим параметром при выборе автоматического привода является расстояние между петлей и внутренним краем опорного столба. На чертеже оно обозначено литерой М. Для автоматизации распашных ворот рекомендуется устанавливать:
Линейные приводы при расстоянии не более 15 см.
Рычажные приводы при расстоянии не более 15 см.
При установке автоматики следует в точности следовать инструкциям производителя и строго выдерживать указанные монтажные размеры для конкретного устройства.
Помните, малейшее несоответствие при монтаже может привести к некорректному закрыванию или открыванию ворот!
Месторасположение всех элементов автоматики указано на схеме. Электрический кабель прокладывается в защитных трубках из ПВХ. С помощью трехжильного кабеля выполняется подключение к распределительному щиту.
Основное условие изготовления своими руками качественных автоматических ворот распашного или откатного типа - это умение обрабатывать металл. Кроме того, все работы лучше проводить с напарником, который будет помогать снимать мерки и фиксировать конструктивные элементы в нужном положении при проведении монтажных работ. При точном соблюдении технологии автоматические ворота своими руками ни в чем не будут отличаться от как заводских аналогов.
Как установить автоматические ворота
Про автоматические ворота мечтали многие и сейчас, благодаря развитию современных технологий, это явление уже не кажется заоблачным или из мира фантастики. Такие ворота может позволить себе почти каждый.
Автоматические ворота представляют собой несложную конструкцию, которая приводится в действие с помощью беспроводного пульта дистанционного управления (это может быть непосредственно пульт или только кнопка, монтируемая на стену).
Установка шлагбаумов и автоматических ворот может существенно облегчить выезд и заезд в ворота, так как для этого не нужно выходить из машины, достаточно просто нажать на кнопку управления. Согласитесь, это довольно удобно, особенно когда на улице сильный мороз или идет ливень с градом. Кроме этого, установка таких ворот добавит безопасности Вашей территории или помещению, так как автоматические ворота довольно сложно взломать (а некоторые практически невозможно) и их удобно контролировать.
Современные конструкции автоматических ворот занимают очень мало места, можно подобрать конструкцию под любые размеры, доступные для монтажа. Вариантов конструкций автоматических ворот существует несколько. Для гаражей самыми популярными являются секционные ворота, так как в открытом положении они заходят под крышу, занимая при этом минимум пространства. Дверное полотно перемещается вверх и вниз на роликах, расположенных с двух сторон дверной коробки.
Откатные и распашные ворота широко используются на территориях промышленных предприятий, загородных участках и придомовых территориях. Большей популярностью пользуются откатные ворота, так как они не создают препятствий для транспорта ни вверху, ни внизу, но требуют места для отката в сторону. Распашные же применяются благодаря максимально простой конструкции.
Если принято решение установить автоматику, то возникает закономерный вопрос: как установить автоматические ворота? Это можно сделать самостоятельно, а можно заключить договор на установку автоматических ворот и специалисты реализуют все Ваши пожелания самостоятельно. Рассмотрев цены на установку автоматических ворот можно подобрать компанию, которая выполнит все работы качественно. Установка и обслуживание автоматических ворот в таком случае не будет вызывать никаких вопросов, такие компании дают гарантию и предоставляют постгарантийное обслуживание. Если же Вы не боитесь трудностей, и решили, что установка автоматических ворот своими руками Вам по силам, то давайте разберемся с этим вопросом поподробнее. Во-первых, в таком случае стоимость установки автоматических ворот будет значительно ниже. Но скорее всего, все-равно придется прибегать к помощи сторонних работников (например, для укладки фундамента) или, по крайней мере, помощи друга. Во-вторых, технология установки автоматических ворот не сложна, и для того, чтобы выполнить их самостоятельно не нужно обладать специальными навыками.
Установка автоматических ворот своими руками
Итак, давайте же разберемся, какую подготовку требует установка автоматических ворот своими руками. Для того чтобы быть уверенными, что все действия выполняются правильно и в нужной последовательности, рекомендуем просмотреть видео установки автоматических ворот. Смета на установку автоматических ворот будет отличаться в зависимости от выбора конструкции ворот.
Установка автоматических секционных ворот должна начинаться с тщательной подготовки проема под гаражные ворота.
Проем под ворота состоит из:
- ширины и высоты проема
- правого и левого заплечника (расстояние от края проема до стены помещения)
- притолока (расстояние от проема до потолка)
- глубины помещения.
Перед установкой секционных ворот проем для повышения теплоизоляции и плотности прилегания необходимо хорошо оштукатурить.
Основные требования к установке автоматических ворот секционного типа:
- для правильной и комфортной установки ворот желательно чтобы притолока и заплечники находились в одной плоскости. Для этого горизонталь и вертикаль проема должны быть точно проверены с помощью уровня. Если же это условие не сохранено, то придется дополнительно изготавливать металлический каркас.
- притолока должна изготавливаться из особо прочного материала, так как на нее ложится основная нагрузка. Оптимальные размеры притолоки – от 25 до 50 см.
- размеры заплечников должны быть не менее 15 см.
Для начала устанавливается горизонтальная планка сверху и размерная планка снизу. Прикрепляем получившийся короб. Затем собираются все части вертикальных, горизонтальных и изогнутых направляющих. Обычно они собираются по инструкции изготовителя. Каждая направляющая прикрепляется к своему расположению. Очень важно чтобы все направляющие были проверены уровнем. Прикрепляется резиновый уплотнитель для смягчения ударов об пол. Устанавливаются ролики направляющих. Закрепляются пружины растяжения.
Самостоятельная установка автоматических ворот начинается с подбора оборудования. Изготовление и установка автоматических ворот распашного типа требует наличия следующих инструментов и материалов:
- для работы с металлом - болгарка
- для изготовления каркаса и непосредственно установки ворот – сварочный аппарат
- для изготовления столбов – кирка, лопата и мастерок
- для покраски ворот – кисточки и краска
- материал для зашивки ворот – профильный лист. Это очень удобный материал в работе, отличается привлекательным внешним видом, маленьким весом и большим количеством цветов и рельефа. Также можно использовать дерево, кованные элементы или поликарбонат. Но, учитывая, что вес ворот играет очень важную роль, рекомендуем использовать профнастил.
Порядок установки автоматических ворот необходимо соблюдать, чтобы не сделать все правильно, в таком случае детище, сделанное своими руками, прослужит долго. Инструкция по установке автоматических ворот начинается со следующих работ:
- изготовление столбов для распашных ворот. Чаще всего в качестве столбов используются профильные трубы размеров 100*100 или бетонные столбы. Столб необходимо забетонировать на глубину промерзания грунта (не менее 1 метра). Перед монтажом ворот, фундамент столба должен выстояться в течении недели. Иногда столбы делают из кирпича. В таком случае кирпичный столб желательно проармировать.
- изготовление створки ворот. Для этого используется труба нужного размера. Стыки должны быть изготовлены таким образом, чтобы вода не попадала во внутрь трубы.
- крепление наружного каркаса к трубам внутреннего каркаса
- крепление зашивки с помощью саморезов или заклепок.
- установка автоматики (привода) для распашных ворот.
как правильно установить автоматические ворота
Пока все было довольно просто, теперь последний этап, как самостоятельно установить автоматические ворота откатного типа. Сборка и установка автоматических ворот откатного типа требует наличие следующего оборудования:
- перфоратор
- сварочный аппарат
- углошлифовальная машина
Выгодное решение - автоматические распашные и раздвижные ворота
Сегодня в городах все реже встречаются классические варианты гаражных ворот. Причин для этого много. Недостатки распашных ворот очевидны: необходимость дополнительного пространства, громоздкость, ручной режим открывания и закрывания, высокая цена.
Что дает установка ворот с автооткрыванием?
Классическую конструкцию все чаще меняют на автоматические ворота, а также системы с электроприводом. Подобная технология помогает наилучшим образом организовать легкий и удобный доступ в помещение. В то же время автоматические гаражные ворота обеспечат надежную защиту вашего помещения от нежелательных гостей – это качество особенно актуально для помещений складского и торгового назначения. Но при этом автоматика для откатных ворот или другого типа должна быть высокого качества, независимо от того, какая цена.
Установка подобных систем имеет следующие преимущества:
Низкий показатель теплопотерь. Это свойство автоматических ворот позволяет снизить уровень тепловых потерь в помещении.
Шумоизоляционные свойства. Установка автоматических ворот помогает защитить помещение от постороннего уличного шума.
Сохранение производственных площадей, которое достигается с помощью особенного конструктива ворот – створка будет откатываться в сторону, не занимая дополнительное пространство.
Широкий выбор цветовых и дизайнерских решений, лояльная цена.
Такие ворота по своему механизму классифицируются следующим образом:
распашные,
откатные механизмы,
подъемные – этот вид ворот, в свою очередь, делится на рулонный, секционный и подъемно-поворотный.
Рассмотрим особенности каждого вида конструкций.

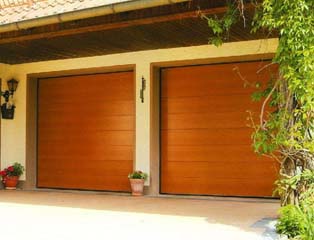

Секционные
Автоматические ворота секционного типа получили широкое распространение на сегодняшний день. Такой конструктив обеспечивает подъем полотна вверх при открывании, возможен также подъем по направляющим, когда полотно поднимается и прячется под потолком помещения.
Данная конструкция очень компактна и не требует дополнительного пространства, что позволяет устанавливать ее в условиях маленьких помещений.
Еще одно преимущество этого типа проявляет себя в зимний период. Данная система позволит вам избавиться от проблем с расчисткой снега перед гаражом.
Более того, отсутствие створок облегчает въезд и выезд в гараж и минимизирует механические повреждения вашего автомобиля. Данная модель имеет хороший уровень защиты от взломов, а так же она помогает сохранить тепло в помещении.
Автоматика для ворот секционного типа обычно устанавливается в одном из вариантов:
Вальный привод рекомендован в случаях, когда конструкции имеют значительный вес либо планируется повышенная проходимость. Цепные же приводы менее мощны, поэтому их рационально устанавливать в бытовых помещениях. Автоматика для откатных ворот должна выбираться также исходя из необходимого подъема, ширины и высоты полотна и нагрузки. Маленький проем стандартного размера и с небольшой интенсивностью работы подходит для установки цепного привода.
В случае отсутствия электричества цепной доводчик легко снимается с блокировки как с внутренней, так и с внешней стороны.
Ниже приведены ориентировочные цены на секционные двери (в стоимость не входит блок управления).
