ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

Содержание данного руководства не может являться основанием для юридических претензий.

2. ОПИСАНИЕ ИЗДЕЛИЯ

Комплект для автоматизации гаражных ворот (далее - комплект) представляет собой электромеханический привод (далее - привод) с приводной рейкой и предназначен для автоматизации сбалансированных секционных гаражных ворот.

Комплект ASG600/3KIT и комплект ASG1000/3KIT имеют в своем составе рейку ASGR3. Комплект ASG1000/4KIT имеет в своем составе рейку ASGR4.

Привод оснащен электродвигателем с самоблокирующимся редуктором, электронным блоком управления со встроенным радиоприемником и подсветкой (лампа освещения). Привод может использоваться с различными устройствами (аксессуарами), которые дают дополнительные функциональные возможности и гарантируют оптимальную безопасность.

Питание привода обеспечивается от сети

230В/50Гц. В случае временного отсутствия напряжения питающей сети, каретка приводной рейки может быть разблокирована, что позволит осуществлять передвижение полотна ворот вручную. Также, при временном отсутствии напряжения питающей сети, привод может работать от аккумулятора, выполняющего функцию резервного источника питания.

2.1. Комплект поставки

В таблице 1 представлен перечень поставляемых компонентов комплекта.

Таблица 1. Комплект поставки

ПРИВОДЫ

Виды приводов секционных ворот

При необходимости вы можете автоматизировать ваши секционные ворота посредством установки электро-привода.

Компании устанавливают различные приводы на свои ворота.

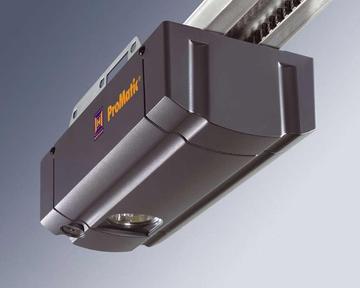

Hormann – устанавливают на свои ворота приводы собственного производства: ProMatic и SupraMatic (Германия).

Alutech – использует автоматику других производителей: Nice (Италия), Marantec (Германия), AN-Motors (Китай).

DoorHan – устанавливает автоматику как своего производства так и иностранного: DoorHan Sectional-500/750/1200 (Китай), FAAC D600/1000 (Италия).

Более подробно с их характеристиками вы можете ознакомиться на сайтах производителей секционных ворот.

Мы же рассмотрим какие виды приводов существуют, какие функции выполняют и как они работают.

Вальные приводы

В основном, такие приводы устанавливают на промышленных секционных воротах – там, где необходимо поднимать большой вес ворот и часто происходит их использование. Сам привод будет монтироваться непосредственно на вал торсионных пружин. Установка вального привода предполагает полное отсутствие ограничений по высоте, а также по габаритам полотна секционных ворот.

В основе принципа действия вального привода лежит работа торсионного вала, на котором установлены многоручьевые барабаны, на которые осуществляется накручивание тросов.

В качестве главного преимущества данного варианта можно отметить то, что такой тип привода рассчитан на высокую нагрузку и высокую цикличность использования. Кроме того, боковой вал выступает в качестве дополнительной защиты от обрыва пружин. Также, практически не имеет ограничений по весу.

Преимущества вальных приводов:

Потолочные приводы

Помимо своей основной функции, потолочный вал также выполняет еще и роль замка в зарытом положении секционных ворот.

В основе принципа действия потолочного вала лежит работа мотора-редуктора, вращающего вал. Сам же вал будет связан с цепью в шине привода. То есть вращательные движения мотора реализуются в виде поступательных движений каретки, которая связана с цепью. Кроме того, каретка шины имеет специальное устройство разблокировки. Оно дает возможность при необходимости отсоединить от цепи вышеупомянутую каретку и пользоваться секционными воротами в ручном режиме.

Преимущества потолочных приводов:

2. Описание изделия

Эта инструкция предназначена для следующих моделей 5 . Автоматические системы 531-576 спроектированы для подъемных ворот, сбалансированных пружиной, секционных ворот, и ворот с противовесом (специальное устройство GDA 3000) для бытовых гаражей. Они состоят из электромеханического устройства, электронного управляющего устройства и лампы освещения, выполненного в виде конструктивного единого блока, который монтируется к потолку. Блок монтируется к потолку и открывает ворота посредством цепной или ременной передачи.

Система самоблокирующаяся - ворота блокируются механически, когда привод выключен, и, следовательно, нет необходимости устанавливать дополнительные средства блокировки 2 ручных расцепителя внутри и снаружи (опция) дают возможность открытия/закрытия ворот вручную в случае отключения электроэнергии или неисправной работы. Препятствия движению определяются управляющим электронным блоком, который автоматически включается при работе системы.

Эта инструкция позволяют настроить привод с цепной передачей, но некоторые операции предназначены только для привода с ременной передачей.

531 и 576 приводы были сконструированы и произведены для установки в сухих закрытых помещениях. Любое другое использование не допускается.

Таблица 1. Технические характеристики:
